管端成型設備的作用：
該設備是用于將金屬管材的管端進行加工，被廣泛用于管件接通、汽車油管、太陽能、空調管等連接部位的加工成形。
管端成型設備的特點：
1、具備快速換模功能，換模后不需要進行調整。多種工位不同的模具可實現對管件進行擴口、縮口、縮管、鼓包、墩筋的加工，確保產品的加工精度。
2、自動化設備，上料方式可自動或手動取手動或自動，液壓系統，數控編程，中英文顯示介面，人機對話操作，并有自動計數功能。
3、自動下料、送料、夾料、自動成型。速度快，精度高。
管端加工（GDJ)
產品用途 PRODUCT USE

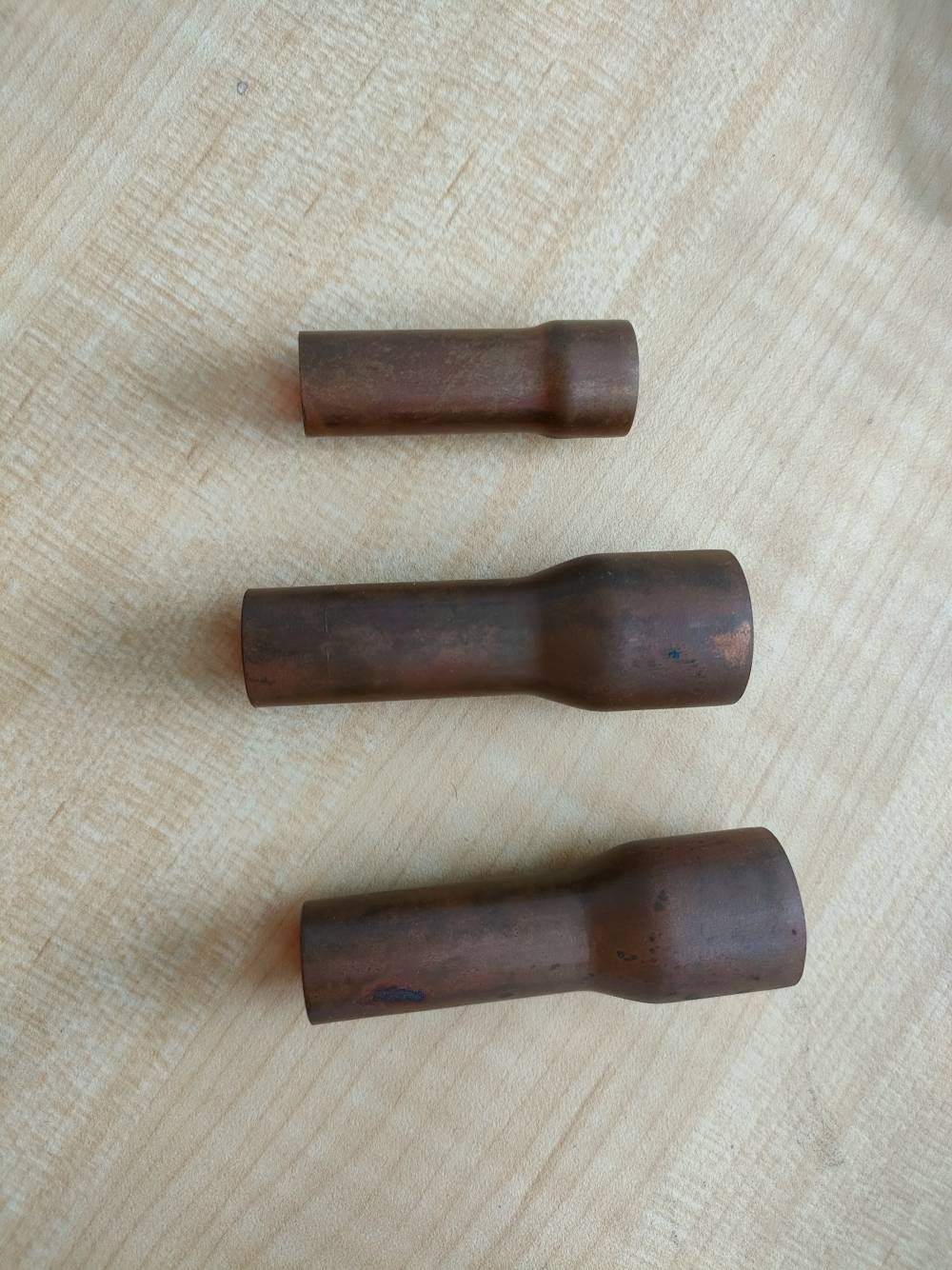

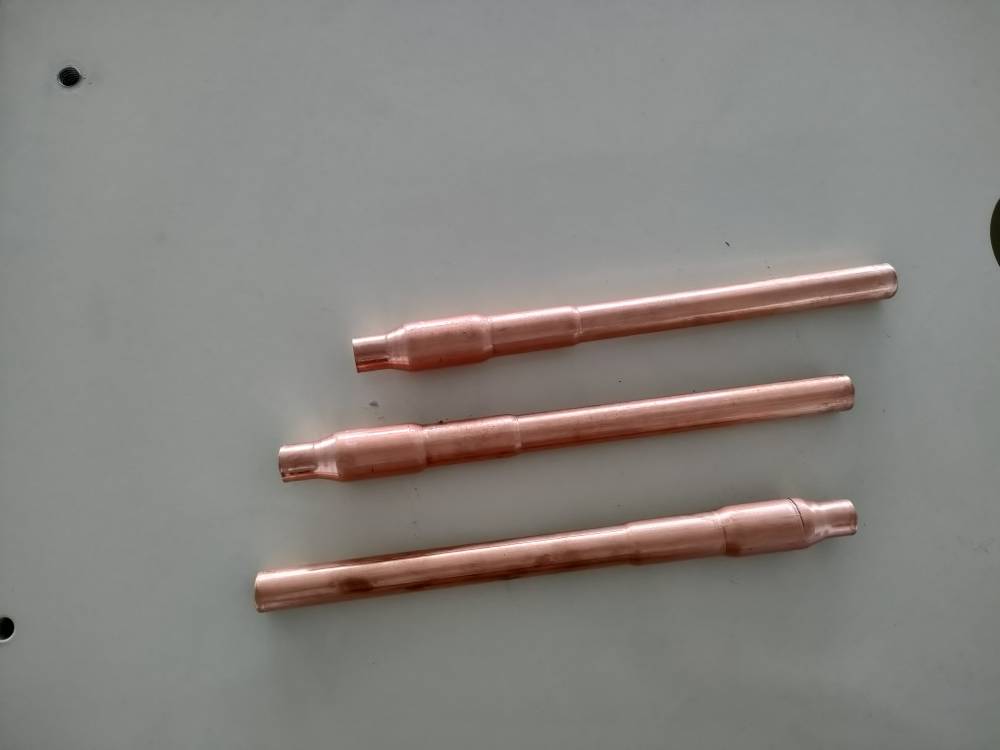

該設備用于將金屬管材的管口加工成各種形狀如:喇叭口、U形口、定位環等形狀;主要應用于空調、熱水器、飛機、汽車等管路的管端加工,文本參數以加工銅(鋁)管材為標準。
"The equipment is used to process the pipe mouth of metal pipe into various shapes suci
h as teumpet, U-shaped mouth, locating ring and so on. It is mainily used for pipe end processing of air-conditioner, water heater, airplane and automobile. Processing of copper(aluminum) pipe as the standard"
|
技術參數Technical parameters
|
|
|
|
|
加工面
|
可選配 1: 單頭 ¨ 2: 雙頭 ¨
|
|
|
|
Working surface
|
1：Single head 2:Double head
|
|
|
|
類別
|
可選配 K:擴口型 ¨ H:混合型 ¨
|
|
|
|
Categoroy
|
K:Expand or Shrink end H:Mixed
|
|
|
|
加工管徑
|
可選配 13: 13mm ¨ 20:20mm ¨ 40: 40mm ¨
|
|
|
|
Processing diameter
|
|
|
|
|
工位模數
|
可選配 1:單工¨ 3:三工¨ n：多工位¨
|
|
|
|
Number of unit dies
|
1：Single unit 3:Thtee units n:Multi-units
|
|
|
|
加工方式
|
可選配 F: 直沖式 ¨ C:旋墩式 ¨ L:車削¨
|
|
|
|
Machining mode
|
F:Flinging C:Rotary pier L:Turning
|
|
|
|
標準型
|
可選配 A:自動上料 ¨ B-Z:其他定制型 ¨
|
|
|
|
Standard type
|
A:Auto loading B-Z;Other custom type
|
|
|
|
加工管徑
|
銅φ13mm
|
銅φ20mm
|
銅(鋁)φ40mm
|
|
Processing diameter
|
|
|
|
|
(MAX)加工壁厚
|
1.8mm
|
2.0mm
|
3.0mm
|
|
Maximum processing wall thickness
|
|
|
|
|
加工工位
|
1*6
|
1*6
|
1*3
|
|
Processing station
|
|
|
|
|
加工時間
|
3-15s/p
|
3-15s/p
|
5-20s/p
|
|
Processing time
|
|
|
|
|
電控方式
|
PLC
|
PLC
|
PLC
|
|
Electric control mode
|
|
|
|
|
操作方式
|
自動/手動
|
自動/手動
|
自動/手動
|
|
Operation method
|
Automatic/ Manual
|
Automatic/ Manual
|
Automatic/ Manual
|
|
上料方式
|
人工
|
人工
|
人工
|
|
Feeding method
|
Artificial
|
Artificial
|
Artificial
|
|
驅動方式
|
液壓/伺服
|
液壓/伺服
|
液壓/伺服
|
|
Drive mode
|
Hydraulic/Servo
|
Hydraulic/Servo
|
Hydraulic/Servo
|
|
加工方式
|
冷鍛
|
冷鍛
|
冷鍛/旋墩
|
|
Processing methods
|
Cold forging
|
Cold forging
|
Cold forging/Rotary pier
|
|
沖頭行程
|
100mm(可調)
|
100mm(可調)
|
150mm(可調)
|
|
Punch stroke
|
|
|
|
|
(MAX)夾持行程
|
80mm
|
80mm
|
120mm
|
|
Maximum clamping stroke
|
|
|
|
|
(MAX)加力量
|
2000kg
|
3000kg
|
5000kg
|
|
Maximum force
|
|
|
|
|
(MAX)加工深度誤差
|
<±0.2
|
<±0.2
|
<±0.2
|
|
Maximum machining depth error
|
|
|
|
|
(MAX)同軸度誤差
|
<0.1mm
|
<0.1mm
|
<0.1mm
|
|
Maximum coaxiality error
|
|
|
|
|
電源
|
三相380V50Hz
|
三相380V50Hz
|
三相380V50Hz
|
|
Power supply
|
|
|
|
|
液壓電機功率
|
2.2kw
|
3.7kw
|
5.5kw
|
|
Hydraulic motor power
|
|
|
|
|
液壓系統壓力
|
5-8MPa
|
5-8MPa
|
7-12MPa
|
Hydraulic system pressure
|
|
|
|
購物須知：
因本店所有寶貝涉及加工訂制，詳情頁所描術技術參數是常規可滿足的，超出參數范圍可以進行非標訂制。具體詳情請聯系客服人員，我司將由技術部人員設計方案，再由工程部核算價格，確認好后方可付款。
