精度回饋系統

軸向進給跳脫機構

主軸端面精密鏟花

門橋與底座結合面鏟花

為滿足重切削、重負荷的加工需求，HD 系列藉由強化結構剛性與提高核心元件規格等多項先進設計。不論性能表現或可靠度方面皆較同級機型大幅提升

一體式鑄件底座采用封閉式矩形結構設計，力流回路可更為平均傳導于機臺外部，有效提高底座之荷重與抗震能力

底座兩側提供大尺寸導水斜面，可提高排屑效率，滿足長時間重切削之加工需求

經強化設計之門橋結構，門橋與底座之接觸面積增加42 %，雙柱截面積增加24 %，結構剛性大幅提升

門橋底部以一體式延伸加強肋設計，可輔助承受因主軸頭與鞍座自重所產生的不平衡力矩，有效抑制門橋之變形量

工作臺采用背面封閉式之雙層結構設計，可提高結構剛性與耐切削能力。并使得載重量提高至5,500 kg ( HD-3012 )

三軸導螺桿采用超越同級機型之直徑規格，可提供本系列的重切削能力，并確保導螺桿之使用年限

X 軸采用FANUC α30 伺服馬達驅動高減速比之皮帶輪，可提升X 軸向的推力與扭力輸出

( Y 軸采用AC 伺服馬達直結驅動 )

頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力

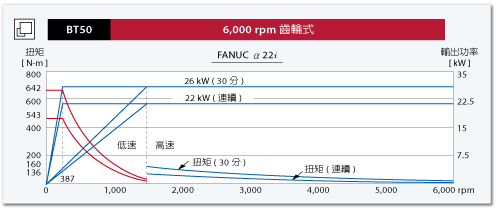

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力

透過線上即時偵測主軸負載來控制軸向進給倍率，能有效增加刀具使用壽命、縮短粗加工切削時間并確保意外撞機情形下立即停止軸向進給，降低主軸的損害

從粗加工到精加工的階段，使用者先依據需求選擇加工模式、再定義容許誤差與工件重量， 即可獲得加工參數設定

主畫面

主軸溫升熱補償

刀具負載監控

加工參數GP

手動刀長量測功能

自動刀長量測功能

圓形工件量測功能

基礎矩形工件量測功能

進階矩形工件量測功能

故障排除功能

刀具庫管理

計數器功能
