衡水1000*1200鑄鐵閘門預埋閘槽 1000*1200鑄鐵閘門供應送貨
本廠專業生產雞西市水渠鑄鐵閘門哪家質量好首選品牌華江機械水渠鑄鐵止水閘門廠家首選品牌華江機械螺桿啟閉機，啟閉機，卷揚式啟閉機，閘門，鑄鐵閘門，鋼制閘門，水利閘門，拍門，鑄鐵拍門，鋼制拍門，玻璃鋼拍門，各種材質清污機，格柵除污機等水利設備，型號齊全，可按要求加工定制，質量有保證，價格優惠，是優質的鑄鐵閘門廠家，啟閉機廠家，鋼制閘門廠家，水利閘門廠家，品牌值得信賴歡迎咨詢選購！
選擇華江鑄鐵閘門，閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機

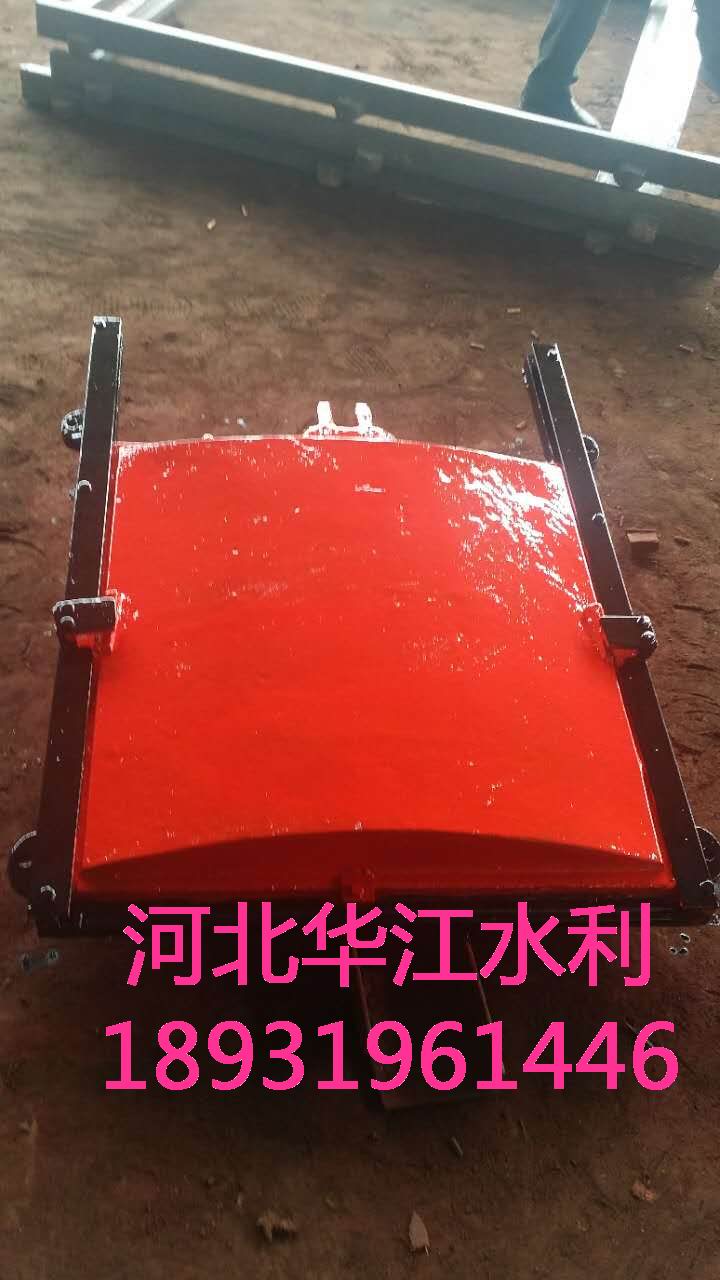

二、 結構組成：
主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540

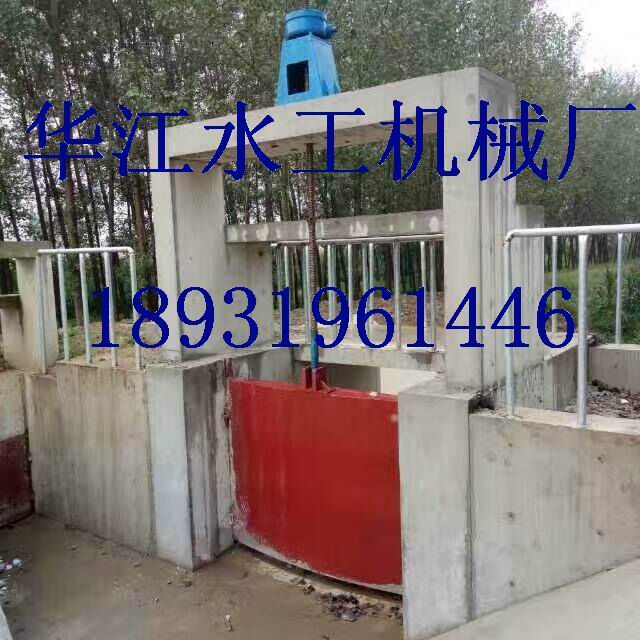

四、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
衡水1000*1200鑄鐵閘門預埋閘槽 1000*1200鑄鐵閘門供應送貨
河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量，完善的檢測設備、健全的質量保證體系，產品結構合理，性能可靠，品種型號齊全，各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進退水閘等各種水利工程。
閘門系列產品材質：鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形：方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式：單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳，主立框包括彼此相貼的前立框和后立框，前立框和后立框之間設有一個開口朝向閘板的長凹槽，長凹槽的后側壁上設有一個矩 形槽，矩形槽內可動地設有側止水條和側橡膠條，側橡膠條的后端面頂在矩形槽的底部，前端面頂在側止水條的后端面上，側止水條的前端面頂在所述閘板后表面的 外沿上，閘板前表面的外沿與所述長凹槽的前側壁相貼，上橫框的前端面上設有矩形凹槽，矩形凹槽內
產品介紹

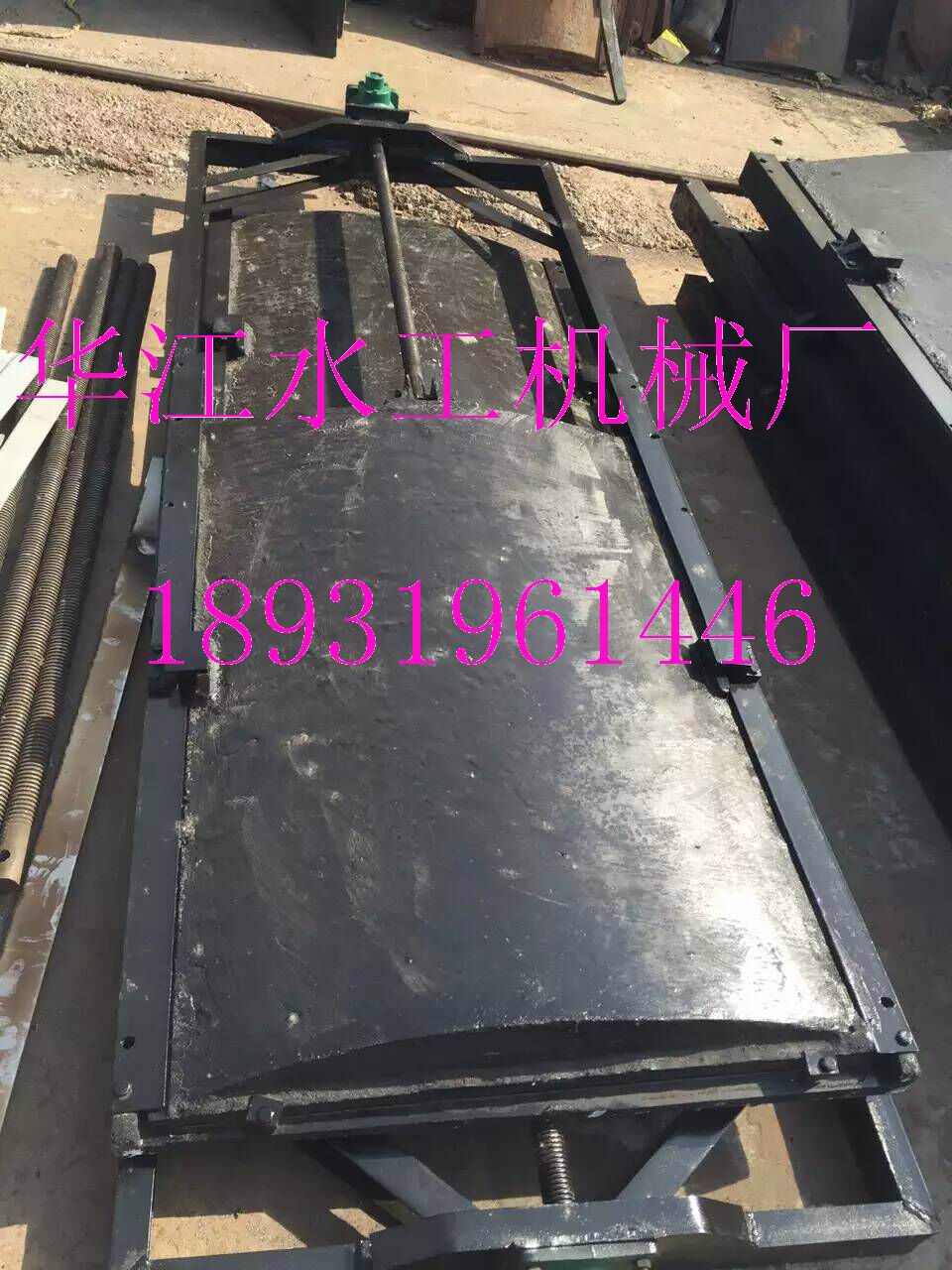

機閘一體式鑄鐵閘門特點：機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點：
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強，可在PH=6-8的流體酸堿中使用。
閘門結構合理，便于安裝、操作簡單靈活，便于管理。
主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。
閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。具有結構合理；安裝、調整、使用、維護方便；性能可靠等特點。
技術參數：
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品：雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制，詳情電話咨詢！
河北省新河縣華江水利機械廠可以根據用戶要求的不同，為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品，提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書，免費負責機器的安裝調試；及現場培訓操作人員；如果在手電兩用螺桿啟閉機產品出現問題時，48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有：螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，從0.5T、3T、5T、8T—200T啟閉機等多種規格型號；卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機，從5T--250T單吊點及雙吊點等多種規格；鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門；鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門；清污機，攔污柵，各種規格止水橡皮、伸縮縫彈性橡膠帶；主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠歡迎新老朋友來廠考察、洽談合作！
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按照出廠標準處理
鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門，是用來關閉和開啟水利工程過水孔口的活動結構，閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水庫、河流（水閘、堤壩、涵洞、管道），是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備，山區、平原有、無電地區均可使用
五、 結構
PGZ系列平面鑄鐵拱形閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄宮質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
