南京DN600鑄鐵鑲銅圓閘門品牌現貨 DN800鑲銅圓閘門加工安裝廠家

河北華江水利機械廠，水利部認證企業。

聯系人：賈海鵬

電話：18931961446

1

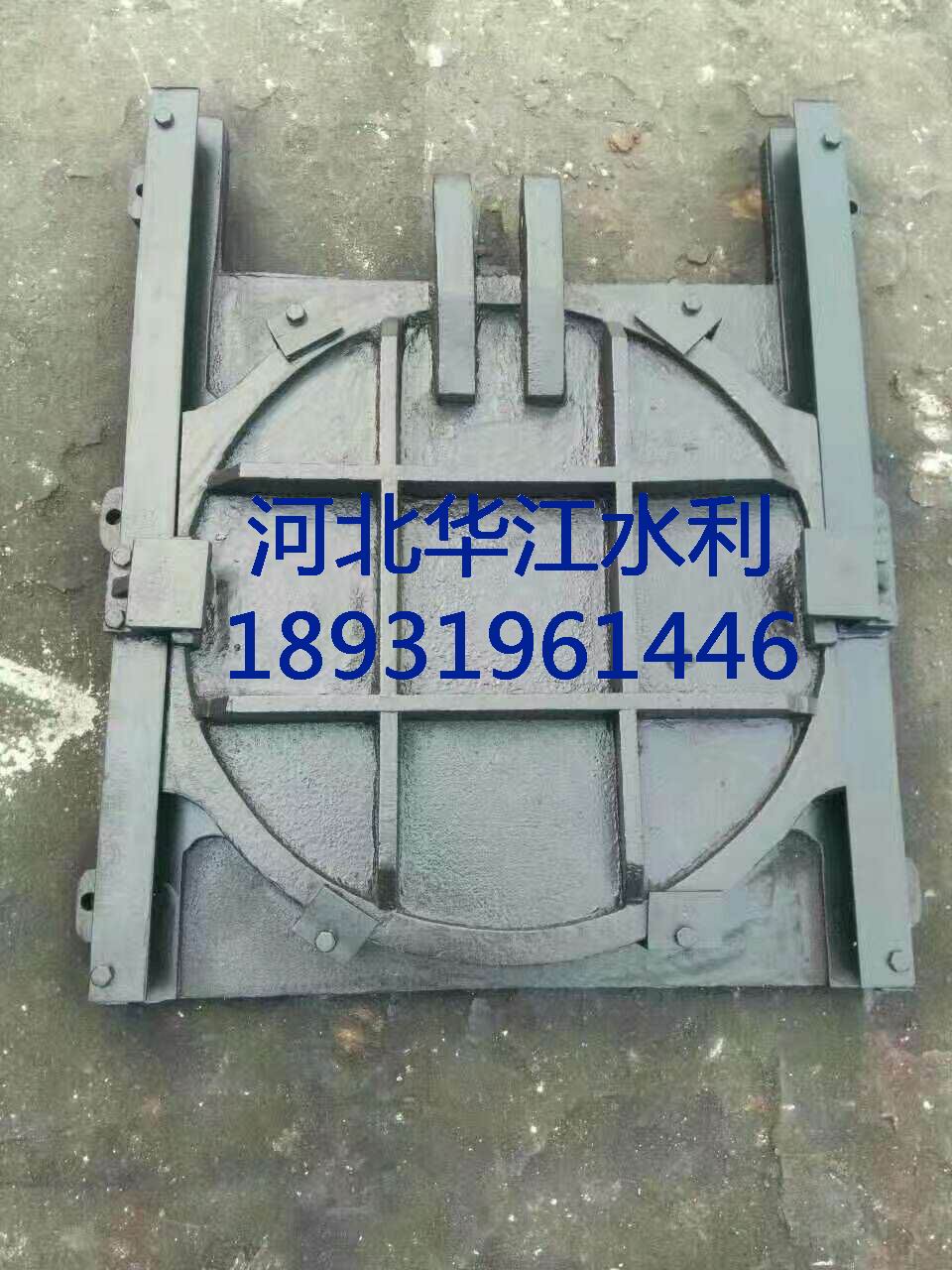

鑄鐵鑲銅閘門
MXF-2000*2000
2套
手電兩用啟閉機
四.性能及結構
1、 閘門型式采用靠壁式，經定位固定后進行密封，啟閉機型式為手搖式，傳動機構為封閉
式（包括露出的絲桿配有不銹鋼罩殼）
2、 閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。
手盤式啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準。
3、 閘門能通過泵站設計規模的能力，上下啟閉自如無泄漏，整體剛性足夠不變形。啟閉機
具有足夠的動力能能啟閉閘門的上下運動，但操作啟閉力不大于7.5 kg。
4、 閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、 縮松、澆注不足等缺陷。
5、 閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5， 撓度不大于構件長度的1/1500 。
6、 閘板、閘框在厚度上留出2mm的腐裕度。閘門應涂環氧瀝青漆厚50微米。
7、 導軌按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，在閘門開啟到位置時，其導軌的頂端高于閘板的水平中心線。
8、 密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過
程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
9、 密封座工作表面沒有劃痕、裂縫和氣孔等缺陷，密封痤的板厚不小于6mm。
10、 在閘板上端設有吊耳，與閘板連接，吊耳的受力點靠近閘板中心線，在水頭啟閉時，
其拉伸壓縮和剪切強度的安全系數不小于5。
 11、 閘門的泄漏量應不大于1.25L/min.m（密封長度）。
 12、 閘桿的傳動螺紋為梯形螺紋，閘桿按工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
13、 閘框密封座與閘板密封座間隙小于0.1mm。
14、 閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。
15、 手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。
16、 不銹鋼絲桿在上下運動至極限位置時其極限位置具有限位裝置保證其不脫落和彎曲，絲
桿直徑不少于60 mm。
17、 啟閉機啟閉時具指示牌表明啟閉方向。
18、 導向架間距不大于1.5 m，銅密封厚度為10 mm。
 五.主要零部件
鑄鐵鑲銅閘門主要材質
門板、門框及導軌            球墨鑄鐵QT450-10
絲桿、銷軸及螺栓等           不銹鋼1Cr18Ni9T
齒輪                         鑄鋼ZG
 啟閉機                        鑄鐵QT450-10
密封                           球墨銅合金（不含鋅
導向架                                    球墨鑄鐵QT450-10
短管                              Q235A  δ≥10 mm
 安裝聯接件                           不銹鋼1Cr18Ni9Ti
鑄鐵鑲銅閘門的外形安裝尺寸：
MXY型明桿式鑲銅鑄鐵圓閘門外形及安裝尺寸
規格型號  口徑  安裝尺寸  配啟閉機  適用水頭  重量
 D  B   D1  F   Φd    n*d  H
 MXY-1400  1400  1570  1440  80  28   4*525  2300  3  6  750
 MXY-1500  1500  1680  1540  100  28   4*575  2500  5  6  850
 MXY-1600  1600  1780  1640  100  28   4*600  2600  5  6  1000
 MXY-1700  1700  1880  1740  100  28   4*650  2800  5  6  1120
 MXY-1800  180  1980  1840  100  28   4*675  2900  8  6  1250
 MXY-1900  1900  2100  1940  120  28   4*725  3100  8  6  1460
 MXY-2000  2000  2200  2040  120  28   4*750  3200  8  6  1600
MXY型明桿式鑲銅鑄鐵圓閘門公稱通徑                         單位：cm
型號規格  公稱通徑D  A  B  C  E  H  重量  備注
YXZ-Φ300  Φ300  460  300  200  90  540  75
YXZ-Φ400  Φ400  560  400  275  110  720  125
YXZ-Φ500  Φ500  660  500  340  110  900  165
YXZ-Φ600  Φ600  700  600  390  120  1080  256
YXZ-Φ700  Φ700  940  700  440  120  1260  310
YXZ-Φ800  Φ800  1030  800  500  130  1440  375
YXZ-Φ900  Φ900  1100  900  550  130  1620  475
YXZ-Φ1000  Φ1000  1260  1000  600  140  1800  520
YXZ-Φ1200  Φ1200  1470  1200  700  150  2160  658   鑄鐵鑲銅閘門的外形安裝圖：
鑄鐵鑲銅閘門
     防腐
1、 不銹鋼酸洗鈍化
2、 非金屬、有色金屬不涂防腐涂料。
3、 其余部件在涂漆前先清除毛刺、氧化皮、銹斑、粘砂、結疤和油污等臟物，將澆
口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa21/2 級。
  油漆
1、表面進行噴涂處理，水上部分漆膜厚度不小于250um。
2、涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
技術標準
1、本設備材料符合GB標準規定。
2、所有量度、尺寸、重量均用國際單位（SI）表示。
3、我公司（宇東水利）已通過ISO9001質量體系認證。
鑄鐵鑲銅圓閘門的優點優勢：
1.結構簡單。鑄鐵鑲銅圓閘門由導軌、密封條、閘板、門框組成。結構簡單，操作方便。
2、密封性好。使用壽命較長，密封性能是閘門一個重要特點，鑄鐵鑲銅圓閘門就是一種密封性良好，滿足建設需要的閘門。
3、人性化的設計為技術人員提供便利性和簡單性，更重要的事此款閘門的使用壽命比較長，表面有金屬制成，具有防磨、防腐蝕的功能。
4、在實際工作中，可以采用手用啟閉機和手電連用啟閉機，這樣能夠方便工業操作，并且可以再沒有電的情況下繼續工作，不拖工程進度，因為奇特點深受水利建設的親賴。

南京DN600鑄鐵鑲銅圓閘門品牌現貨 DN800鑲銅圓閘門加工安裝廠家

  閘門安裝與調試 1、先將所有一次埋件中的錨栓及埋板安裝到一次留孔內要保證錨栓與埋板的垂直度尺寸達到圖紙要求后澆注一次混凝土。 2、二次埋件安裝前預將一次預留槽內的雜物清理干凈一、二次混凝土結合面鑿毛利于一、二次混凝土的結合。 3、將閘門與預埋門框整體組裝檢測兩止水面間的間隙<0.30mm調整各部位尺寸及間隙達圖紙要求后將門框及閘門整體吊入裝到一次預留板上同時用墊片調整誤差達到以下要求全長范圍內的垂直度誤差<5mm經檢驗確認后一次錨栓與二次錨栓搭接焊接最后澆注二次混凝土。 4、啟閉機安裝啟閉機就位后確保啟閉機螺桿之吊點中心與閘門吊點中心重合并檢查中心吊點平衡情況調整螺桿支架之中心與啟閉機螺桿之中心偏差<0.5mm調整好后澆注啟閉機支架二次混漲土。 5、試驗安裝結束后應檢查各部份零件緊固情況螺栓、螺母、減速機要加潤滑油在各部分正常情況下手搖啟閉二次而后差電試運轉。
防水閘門的設計原則  (1)在礦井水文地質條件復雜地區，進行新礦井巷道布置和生產礦井開拓延伸或采區設計時，必須根據水患威脅情況，考慮設置防水閘門或水閘墻的位置，并須在其附近保留足夠的防水煤(巖)柱。 (2)在向設計單位提供防水閘門硐室或水閘墻設計資料時，應提供以下內容： ①最高靜止水位②涌水量③圍巖性質④所在巷道斷面和支護形式向設計單位提供防水閘門硐室專用資料時，除上述各項內容外，還必須提供①巷道內運輸方式②要求巷道通過的正常風量③巷道管線電纜布置④采用水閘門和水溝閘門的規格等。


   SFZ鑄鐵閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括：軌道、鉸座、止水座、護角等。常用的啟閉機械有：卷揚式、油壓式、螺桿式和移動式機械。閘門分類方法較多，主要有：①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外，有些閘門如翻板閘門可借助水力自動啟閉，稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。在工作閘門中，大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門，船閘上多用人字閘門和橫拉閘門，檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材，而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外，在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施，通稱閥門。
閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.
1、在用戶在安裝鑄鐵閘門前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、當我們在安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、 澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。一定要清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門開關。
鑄鐵閘門使用保養方法
1、要應注意閘門上的閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、在起閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、在關閉閘門時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
1、①產品名稱與型號②鑄鐵閘門規格③鑄鐵閘門材質及絲桿長度（閘門中心到啟閉機高度）以便我們的為您正確選型。
     2、若已經由設計單位選定的鑄鐵閘門型號，請按鑄鐵閘門型號直接向我司銷售部訂購。
     3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
•廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。•閘門結構合理，便于安裝，操作簡便靈活，便于管理。•防腐能力強，可在PH=6-8的流體酸堿中使用。•止水效果好；正常滲水量L≤0．07L／m．s。•按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。 •規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；•出水口>=3米時，為雙吊點閘門。 •該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。 •在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。•根據用戶要求，可采用鑲銅或鑲不銹鋼止水。•該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。•閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。•在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。 •閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 •閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。本公司位于河北省新河縣。主營閘門、鑄鐵閘門、啟閉機、拍門等。行業獲得廣大客戶的認可。 公司秉承“保證一流質量，保持一級信譽”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎來電洽談業務！

   南京DN600鑄鐵鑲銅圓閘門品牌現貨 DN800鑲銅圓閘門加工安裝廠家

    直升式平面滑動主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
　　閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。
　　閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。
原理：

　閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工
　　刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
