1.產品型號
|
GDW-100L
|
|
工作室尺寸
|
D400×W450×H550㎜
|
|
箱體結構
|
標準型結構
|
立式結構
|
|
外形尺寸
|
D950×W940×H1680㎜
|
|
|
2.溫度范圍
|
A型0℃～+150℃ B型-20℃～+150℃
C型-40℃～+150℃ D型-70℃～+150℃
|
|
3.技術指標
|
|
溫度波動度
|
≤±0.5℃
|
|
溫度均勻度
|
≤±2℃
|
|
溫度偏差
|
≤±2℃
|
|
升溫速率
|
1.5～3.0℃/min
|
|
降溫速率
|
0.7～1.2℃/min
|
|
噪 音
|
≤65dB
|
|
4.滿足標準
|
IEC 60068-2-2.1974高溫試驗箱試驗方法。
GB/T 2423.1-2001電工電子產品環境試驗: 試驗方法 試驗A：低溫。
GB/T 2423.2-2001電工電子產品環境試驗: 試驗方法 試驗B：高溫。
|
5.設備使
用條件
|
1、環境溫度：0℃～35℃
2、相對濕度：≤90%RH
3、電源電壓： 220V.50HZ
4、整機功率：根據溫度范圍確定
5、大 氣 壓：86～106Kpa
|
|
6.設備結構及特征
|
|
整體結構
|
1) 整個箱體外殼均由1.2mm冷板經數控機床制作靜電噴涂而成，試驗室內壁材料為SUS304高級防腐蝕不銹鋼板，依試驗室溫度要求，保溫層厚度設計為：100mm。
2) 試驗箱門結構：單開門。
3) 內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，對冷或熱的保溫都起良好的作用。
4) 門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封性能好。
5) 箱內風道采用雙循環系統，由長軸軸流風機，不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量、加熱和冷卻的能力，大幅改善了試驗箱的溫濕度均勻性。
6) 出風口為不銹鋼可調百葉式出風口。
|
觀察窗
測試孔
|
 200×300mm中空電阻膜加熱防霜觀察窗
|

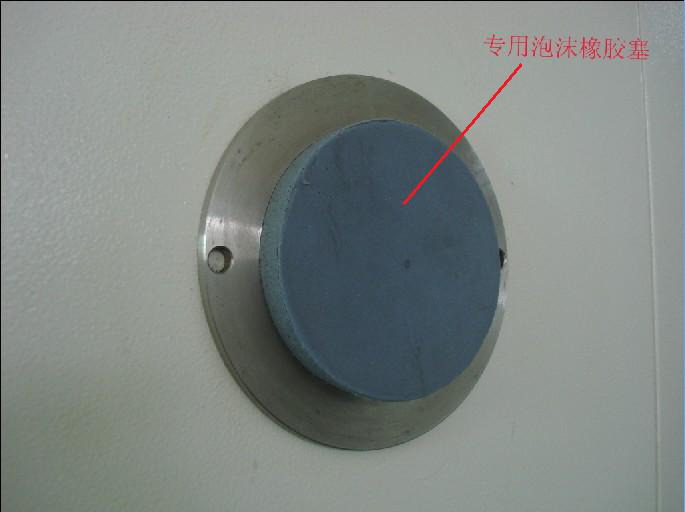

箱體右側設置1個φ50mm孔
并配有專用泡沫橡膠塞
|
|
氣壓平衡裝置
|
工作室頂部設氣壓平衡裝置，用于平衡振動造成的室內氣壓波動
|
|
7.空氣調節系統
|
|
調控方式
|
空氣強制循環，靜平衡調溫
|
空氣
循環
裝置
|

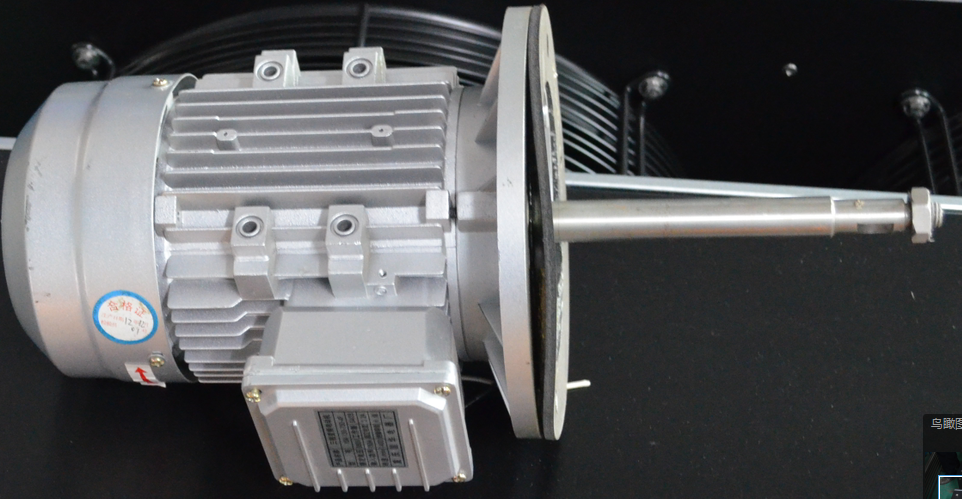

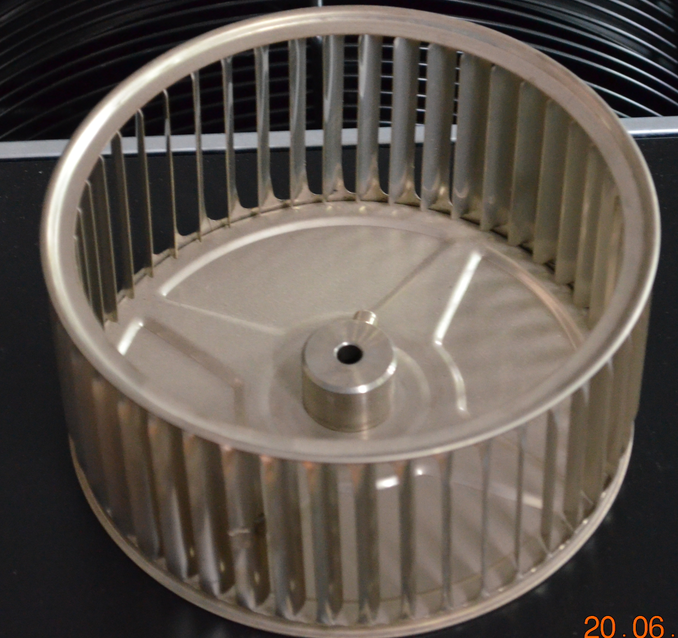

離心式風葉 長軸外置電機
|
|
加熱方式
|
采用不銹鋼電加熱器，PID調節，執行元件：固態繼電器；即PID+SSR；加熱器安裝在風道風板內，對工作室內試品不直接輻射
|
|
空氣冷卻方式
|
機械制冷：翅片式親水型蒸發器
|
|
8.制冷系統
|
|
制冷方式
|
機械制冷
|
低溫
主要
配件
|
中德合資“寶德”
釬焊板式換熱器
|

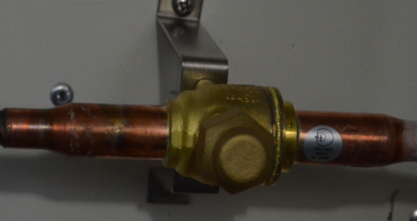

手動截止閥：“丹佛斯
|
過濾器：“艾默生”
|
油分離器及壓縮機組
|
電磁閥：“斯波蘭”
|

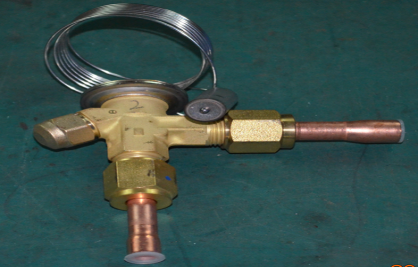

膨脹閥：“丹佛斯”
|
|
制冷蒸發器
|
采用中外合資北京“奧太華”親水式翅片蒸發器，比一般蒸發器換熱效率高30%，具有美觀、小巧、降溫快等優點
|
充氮焊
接工藝
|
低溫聯接管路采用優質無氧銅管，使用知名的“羅森伯格”電動彎管機進行管路的制作、充氮焊接、48小時高保壓防泄漏工藝以確保焊接質量
|
|
降噪措施
|
低溫管路配備減震工藝管，降低壓縮機工作時帶來的噪音
制冷機組采用減震簧和膠墊進行減震和降噪
|
|
9.控制系統
|
|
控制
系統
介紹
|
1、7寸真彩觸摸薄屏；
2、兩種控制方式：程式/定值；
3、TFT分辨率：480×272。
4、顯示精度：溫度0.1％，
5、設定精度：溫度0.1℃，
6、顯示分辨率：溫度0.1℃，
7、濕度精度：0.1%RH ；
8、采樣時間：1次／S；
|

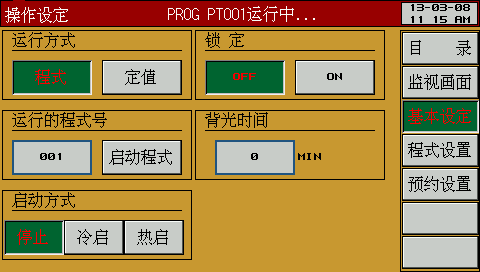

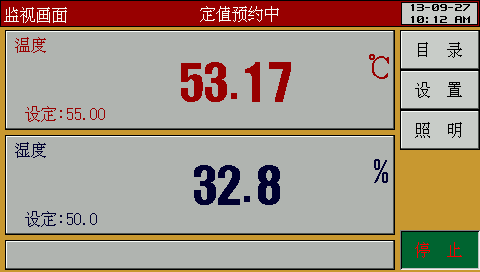

  （操作設定畫面） （監視畫面）
|
|
10.安全保
護裝置
|
1.具備加熱器短路保護功能；
2.具備制冷機過熱、過壓、欠壓保護；
3.具備漏電/斷路保護功能；
4.具備工作室溫度超調保護（二級溫度保護）；
5.具備設備故障自診斷功能；
6.具備樣品帶電(可外接電源)試驗測試功能；
7.具備壓縮機電流過載保護功能；
8.具備設備故障聲訊報警功能；
|
|
11.隨機
附件
|
1.耐高、低溫鋼化玻璃內熱式中空玻璃觀察窗 300×200 1個
2.照明燈 1只
3.操作手冊 1份
4.測試引線孔 1個
5.隔板 2個
|
