鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且帶有遠程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。
買渠道800*800鑄鐵閘門看這里 1000*1000鑄鐵閘門品牌好質量
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：
主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

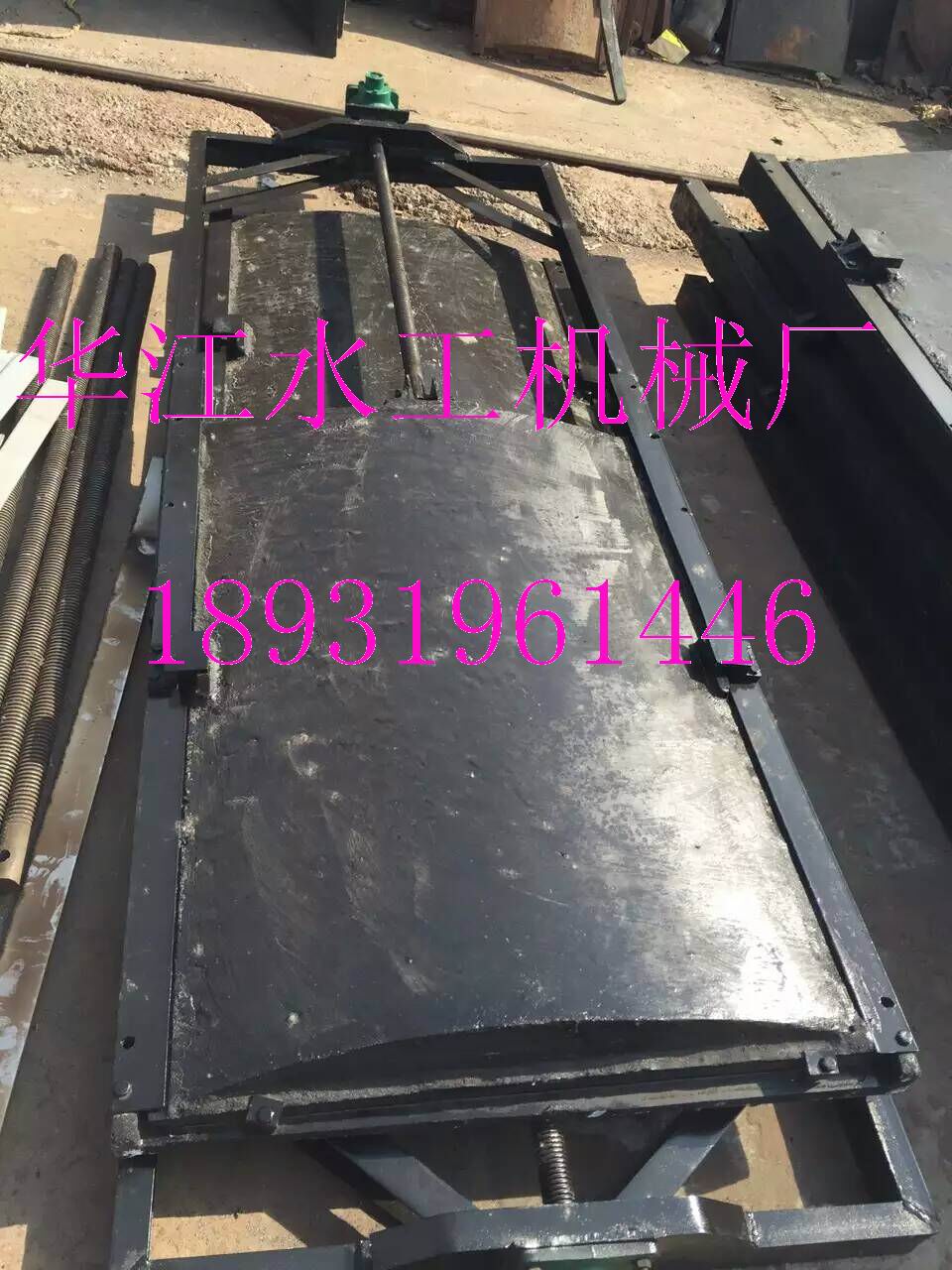

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540
四、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
茂名市哪家鑄鐵閘門質量好 鑄鐵閘門華江價格優惠買渠道800*800鑄鐵閘門看這里 1000*1000鑄鐵閘門品牌好質量
手動鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。
一、手動鑄鐵鑲銅方閘門結構特點：
1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。
二、手動鑄鐵閘門工作原理
手動鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
三、手動鑄鐵閘門技術特性
手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
四、手動鑄鐵閘門安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手擰緊。
3、再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
6、整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
五、手動鑄鐵閘門使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。
我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
