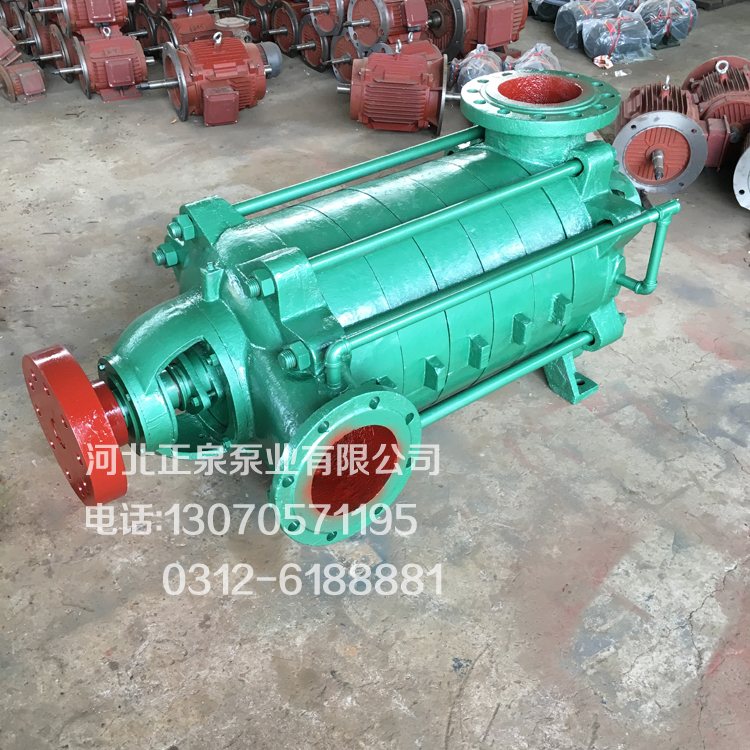

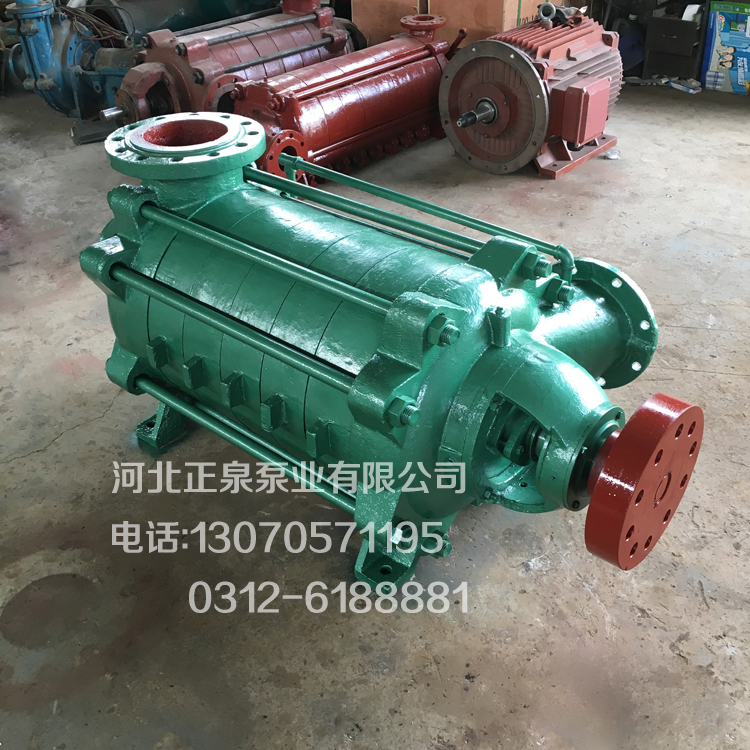

D型多級離心水泵臥式多級泵配件正泉泵業型臥式多級離心泵裝卸、起動、運轉和停止
(一)接配順序：
(1)裝密封環分別緊裝在進水段及導葉擋板上
(2)把導翼套裝在中段上,然后將導翼擋板裝在所有的中段上去。
(3)將裝好的軸套甲和疑的軸,穿過進水段,并推人葉輪、在中段上鋪上層紙墊,裝上中段,再推人第二個葉輪,重復以上步驟,將所有的葉輪及中段裝完。
(4)將平衡環、平衡套及出水段導翼分別裝出水段上。
(5)將出水段裝在中段上,然后用拉緊螺栓將進水段、中段和出水段緊固在起。
(6)裝上平衡盤及軸套乙(50D8泵無此件)。
(7)將紙墊裝到尾蓋上,將尾蓋裝到出水段上,并將填料及填料環,填料壓蓋順次裝入進水段和尾蓋的填料室。
(8)將軸承體分別裝到進水段和尾蓋以上,并用螺栓緊固。
(9)裝人軸承定位套,滾珠軸承,并以螺母固。
(10)在軸承體內裝入適量黃油,并將紙墊套在軸承蓋上,將軸承蓋裝到承軸體上以螺釘緊固。
(11)裝上聯軸器部件,放氣考克及所有的四方螺塞。
拆卸按上不相反步驟進行。
(二)安裝：
1、安裝前的準備工作。
(1)檢查水泵和電機。
(2)準備工具及起重機械。
(3)檢查機器的基礎。
2、安裝順序：
(1)整套水泵運到現場,附帶底座者已裝好電動機,找平底座時可不必卸下水泵和電機。
(2)將底座放在地基上,在地腳螺釘附近墊楔形墊鐵,將底座墊高約20～40毫米,準備找平后填充水螺漿之用。
(3)用水平儀檢查底座的水平度,找平后扳緊地腳螺母用水泥漿填充底座。
(4)經3～4天水泥干固后,再檢查一下水平度。
(5)將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除凈,并把水泵和電機放到底座上。
(6)調整泵軸水平,找平后適當上緊螺母,以防走動,待調節完畢后再安裝電機,在不合水平處墊以鐵板,泵和聯軸器之司留有一定間隙。
(7)把平尺放在聯軸器上,檢查水泵軸心線與電機軸心線是否重合,若不重合,在電機或泵的腳下墊以薄片使兩個聯軸器外圓與平尺相平,然后取出墊的幾片薄鐵片,用經過刨制的整塊鐵板來代替鐵片,并重新檢查安裝情況。
為了檢查安裝的精度,在幾個相反位置上用塞尺,測量兩聯軸器平面的間隙,聯軸器平面一周上大和小間隙差數不得超過0.3毫米,兩端中心線上下或左右的差數不得超過0.1毫米。
D型多級離心水泵臥式多級泵配件正泉泵業多級離心泵軸向力常見問題
1、軸向力產生的原因：
答：因吸排液口壓力不等也使并非完全對稱的葉輪兩側所受液體壓力不等，從而產生了軸向力。葉輪兩側液體壓力假如不計軸的截面積，也不考慮葉輪旋轉對壓力分布的影響，則作用在葉輪上的力為輪盤受的力和輪蓋受的力的差值，轉化為計算式就是出口壓力和進口壓力差值與葉輪輪蓋的面積的乘積，因為出口壓力始終大于進口壓力，所以，當離心泵旋轉起來就一定有了一個沿軸并指向入口的力作用在轉子上。
2、軸向力產生的問題：
答：不平衡的軸向力會加重止推軸承的工作負荷，對軸承不利，同時軸向力使泵轉子向吸入口竄動，造成振動并可能使葉輪口環摩擦使泵體損壞。
3、多級離心泵軸向力的平衡措施一般有：
答：葉輪對稱布置、采用平衡鼓裝置、平衡盤裝置亦及平衡鼓、平衡盤組合裝置等幾種。也有采用雙平衡鼓平衡機構的，如有的高壓鍋爐給水泵。葉輪對稱布置或采用平衡鼓裝置，軸向力不能完全平衡，仍需安裝止推軸承來承受殘余軸向力，多級離心泵更多的是采用具有自動調整軸向力作用的平衡盤來平衡軸向力。
4、多級離心泵如何消除軸向力：
答：多級泵一般采用的是平衡盤和葉輪的對稱安裝，單級泵一般是在葉輪上開平衡孔，當然還有在葉輪輪盤上安裝平衡葉片的方式來平衡軸向力。雖然我們要求的是消除軸向力，但假如完全消除了也會造成轉子在旋轉中的不穩定，所以在設計的時候，會設計出30%的量讓軸承來抵消，這就是為什么多級泵非驅動端軸承通常都是角接觸軸承的原因，因為它可以用來承受很大的軸向力。
