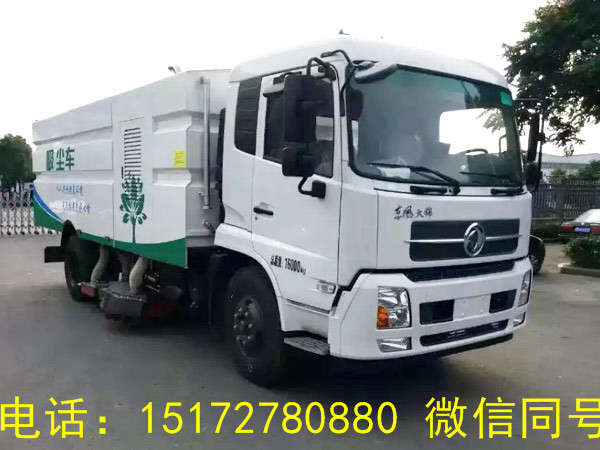

東風天錦8方（4500MM）干掃車（干濕兩用掃路車）

底盤配置：天錦底盤DFL1160BX1V，康明斯180馬力發動機，東風6檔變速箱，軸距：4500MM 前橋3.6T，后橋9T，9.00R20鋼絲輪胎。

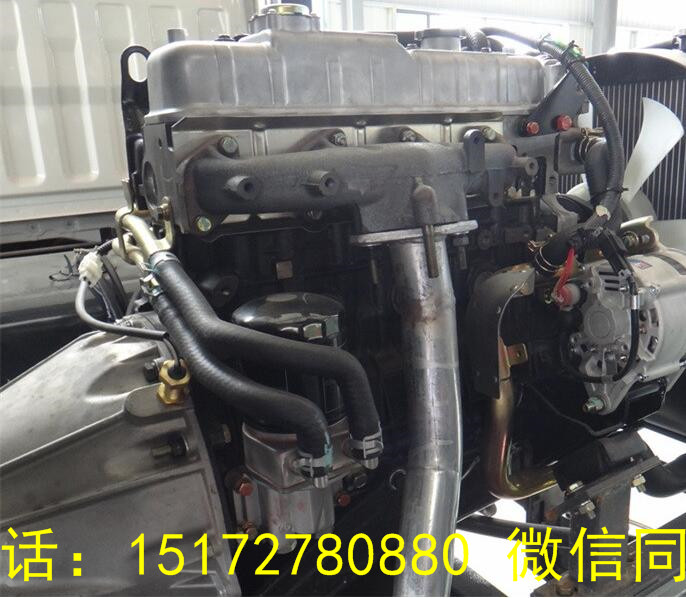

上裝配置：帶真空吸塵罩掃盤2把，康明斯170馬力副發動機；大力馬達；臺灣電磁閥組；免維護自分離式離合器；免維護風機；不銹鋼垃圾箱；尾部LED箭頭燈；手動泵應急系統；掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；精密冷彎無縫液壓油管。集成式運動控制器，一鍵電腦控制；多語音警示提醒。

1、工作原理

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至掃路車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中；掃盤上的真空吸塵罩通過旋風工作原理將揚塵吸入垃圾箱內。底盤發動機驅動掃路車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

降塵：垃圾箱內分層設計，揚塵經過濾筒過濾后將清潔的空氣排出，顆粒狀垃圾直接進入垃圾箱內；雨天或潮濕路面時，通過切換風道，所有垃圾直接以重力沉降方式進入垃圾箱內。吸入車廂體內的垃圾和粉塵經慣性分離、沖擊分離和過濾分離等三級除塵，采用首創的干式除塵清灰機構，實現過濾系統自動清灰。

2、功能介紹

1）該車集掃路車、吸塵車功能于一體，可切換風道改變降塵模式，無需要使用水降塵，不受水源距離限制，是一款全地型、全天候路面清掃車，特別適用于寒冷多灰塵地區。

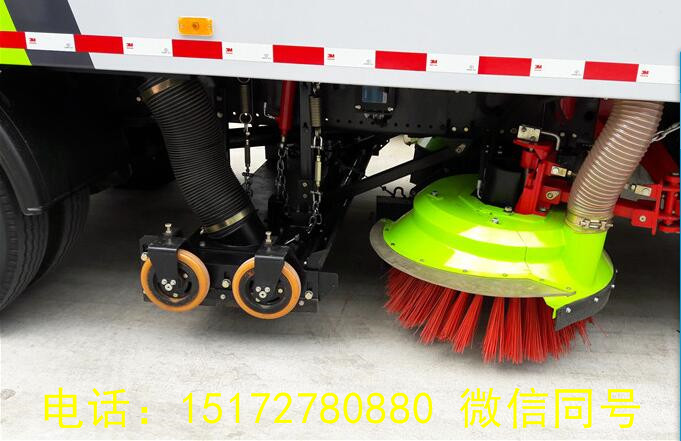

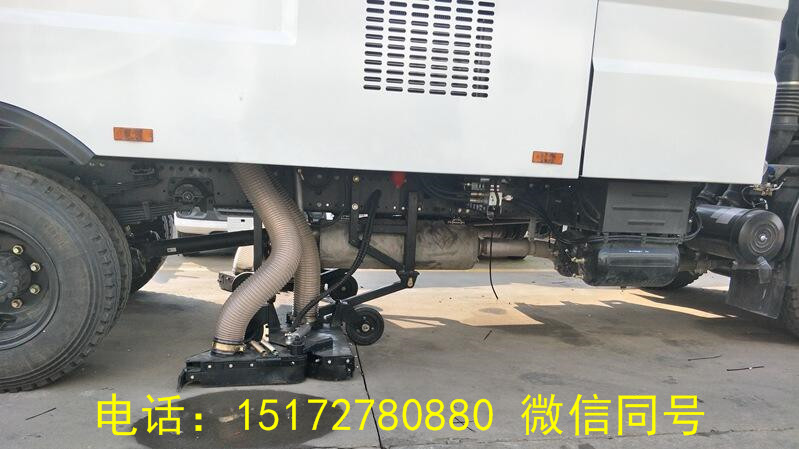

2）采用“中置兩立掃＋真空吸塵罩＋中置寬吸嘴＋左右四吸塵管”的布置方式。大掃刷設計，可清除道路臺階死角垃圾，吸嘴能隨地面狀況自動找平，清掃能力大，清掃速度快。

3）真空吸塵罩有效清除掃盤工作中的揚塵，美觀大方。

4）左、右掃盤獨立或聯動工作設計，既能獨立右掃又能左右掃同時作業。掃盤有遇障避讓保護功能和復位功能，遇到障礙物后回縮，越過障礙物后復位。

5）副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載起動和停機時與風機的自動脫離，降低對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。

6）進口液壓閥組，能保證整車的液壓動作的穩定性和流暢性。

7）優質液壓馬達，能保證掃盤的工作穩定性，使用壽命長。
8）精密無縫冷彎液壓油管，內壁無氧化雜質，保證液壓油路清潔，不堵閥。

9）掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。

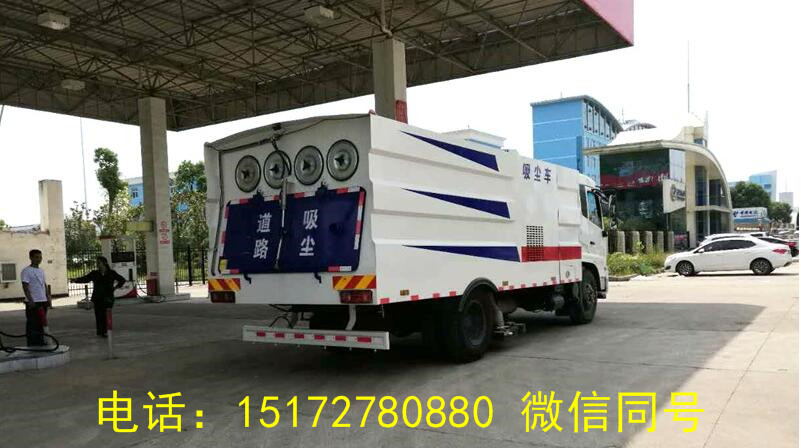

10）超寬后門90度開啟角度，易于傾倒垃圾，清理垃圾箱。

二、東風大多利卡掃路車-主要技術參數
1. 整車外形尺寸：長7850mm寬2500mm高3060mm
2. 車輛總質量：15800Kg額定載質量：4535Kg 整備質量：11070Kg
3. 本車最高時速可達到98Km/h，清掃速度：3-25Km/h
4. 清掃效率：≥98%
5. 最大吸入粒度：120mm
6. 垃圾箱最大卸料角：45°
7. 清掃寬度：3.2m
8. 最大清掃能力：51000㎡/h
9. 液壓油箱容量：60L
10.副發動機馬力：140馬力
11.垃圾箱容積：8.0m3
