DFT-6300智能蓄電池放電監測儀

一、概述

1.1 概述

該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。

該儀器功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。

該儀器系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。

1.2 功能特點

l?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

l?具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。

l?無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。

l?設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高

l?配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

l?有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

l?采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

l?自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

l?可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

l?可通過短時放電（10分鐘）來預估蓄電池組容量。

l?可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。

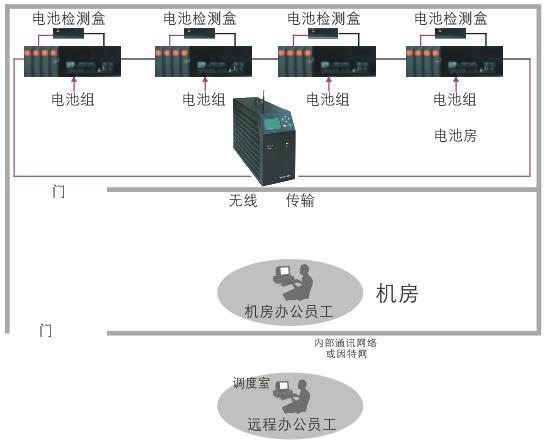

1.3?工作示意圖

?

1.4技術指標

型號	放電電流	電池組電壓	放電終止電壓	供電電源	尺寸(mm)	重量
24V50A	0～50A	DC24V	10～30V可調	AC220±15% DC48V	415×180×310	9kg
48V150A	0～150A	DC48V	10～60V可調	AC220±15% DC48V	415×180×310	9kg
48V200A	0～200A				520×180×393	13kg
48V300A	0～300A				570×225×460	15kg
220V30A	0～30A	DC220V	176～275V可調	AC220±15% DC220V	415×180×310	9kg
220V50A	0～50A				520×180×393	13kg
220V100A	0～100A				570×225×460	15kg
220V200A	0～200A			?	?	?
110V30A	0～30A	DC110V	98～121V可調	AC220±15% DC110V	415×180×310	9kg
110V50A	0～50A				480×180×350	11kg
110V100A	0～100A				520×180×393	13kg
380V30A	0～30A	DC380V	304～456V可調	AC220±15% DC380V	570×225×460	15kg
380V50A	0～50A				600×235×460	18kg
600V60A	0～60A	DC600V	480~720V可調	AC220±15%	400×735×960	68kg
80V～482V20A	0～20A	DC80V～482V	80～482V可調	AC220±15% DC80～482V	570×225×460	15kg
80V～482V50A	0～50A				600×235×460	18kg
80V～482V100A	0～100A				500×780×704	38kg
檢測單體電池		2V、4V、6V、12V
測量精度		電壓測量精度：0.5% ??電流測量精度：1%
通訊接口		數據存儲：USB ?并機通訊：RS232
采樣間隔		5s～1min
散熱方式		強制風冷
工作環境		溫度0℃～50℃ ?濕度5%～90%
屏幕尺寸		128×64LCD
存儲容量		128M

?

?

?

?
