一、概述

     具備單體電壓模擬功能及多節電池串聯的電池組電壓能力，每節電池的電壓按照鋰電池的電壓標準設計。主要用于BMS單體電池電壓檢測精度校驗，可實現精確模擬單體電池電壓大于設定值、單體電池電壓小于設定值，單體電池電壓的一致性偏差大于設定條件等故障診斷狀態，以檢測BMS系統故障診斷能力；每個通道還可以吸收和提供直流電能，可以用于測試均衡電流。

具體如下：

①每個單元可仿真12節電池的串聯狀態，可實現多臺單元串聯，60節電池仿真共需要5套單元。

②每節電池的電壓調整范圍1mV~5000mV；

③電壓顯示分辨率：0.1mV；

④每節電池能吸收和放出最大3000mA的電流，分辨率0.1mA,范圍-3000~+3000mA;

⑤電壓精度為：±(0.05%FS+0.05%RD);電流精度： ±(0.05%FS+0.05%RD);

⑥單個模組設備響應時間≤50ms，60節電池的總響應時間≤500ms；

⑦可用于電池管理系統的主動/被動均衡功能測試；

⑧可仿真單體電壓低、單體電壓高報警狀態等故障狀態仿真

⑨5個單元可同時實現電池管理系統60節單體精度指標計算；

⑩可實現電池管理系統待機功耗試驗；

11設備帶有CAN通訊端口，可以實現和上位機之間的通訊；

12可提供通訊協議滿足客戶二次開發的需求。

   對應QC/T897-2011要求條文號4.1.1/4.2.3/4.2.5

主要技術參數介紹

1、技術參數

2、技術特點

   ①采用線性電源制作方式，交流紋波最小。

    ②電流雙量程輸出，可自動連續切換檢測靜態功耗與均衡電流。

    ③具備充放功能，響應快速。

    ④各通道電壓、電流同時調節、交互調節、獨立調節，動態自定義電壓工況編程功能。

    ⑤通道輸入/輸出方式采用差分四電極方式V+,I+,V-,I-

    ⑥具備工作狀態指示燈，便于故障排除。

⑦可多節串聯，每串相互獨立、電氣隔離。

⑧電壓、電流輸出自校正功能。

3、單元功能介紹

a、模擬電池功能：

①電壓模擬：具有單體/模塊電壓模擬功能，可模擬電池或電池模塊串聯的電池組電壓，每節電池的電壓可以在0-5V 內變化，設定分辨率：0.1mV；精準度：

±(0.05%FS+0.05%RD)。

②電流模擬：各單元組接受上位機通訊命令，調整其輸出電壓單獨的變化，

完成電池電壓的模擬充電和放電功能測試，用于檢測BMS的電池均衡功能，

每節電池的電流可以在-3A~3A內變化，設定分辨率：0.1mA； 精準度：

±(0.05%FS+0.05%RD)。

b、RS-232/485隔離通訊模塊

設備由RS-232/485進行隔離級聯，實時操作，連接時將電纜的一端與PC串口相連，另一端與設備的串口連接。

c、計算機控制系統：

采用LabVIEW軟件系統，編寫上位機控制軟件，完成指令發送、數據采集和整理，生成測試報告。

d、外部連接轉接器：

通過專門的總線插接端口及分支端口，與外部被測單元的物理連接裝置，便于調試和接線。

e、軟件升級

在今后的工作中，我司積極加強與客戶的溝通，及時了解客戶的新需求，軟件不斷升級，并免費更新。

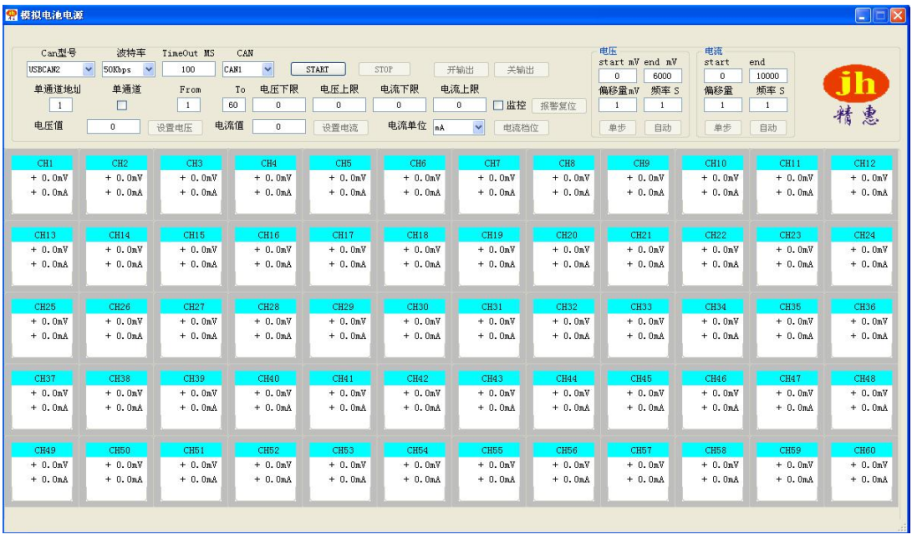

三、軟件畫面
