一、概述

     具備單體電壓模擬功能及多節電池串聯的電池組電壓能力，每節電池的電壓按照鋰電池的電壓標準設計。主要用于BMS單體電池電壓檢測精度校驗，可實現精確模擬單體電池電壓大于設定值、單體電池電壓小于設定值，單體電池電壓的一致性偏差大于設定條件等故障診斷狀態，以檢測BMS系統故障診斷能力；每個通道還可以吸收和提供直流電能，可以用于測試均衡電流。

具體如下：

①每個單元可仿真12節電池的串聯狀態，可實現多臺單元串聯;

②每節電池的電壓調整范圍1mV~5000mV；

③電壓顯示分辨率：0.1mV；

④每節電池能吸收和放出最大3000mA的電流，分辨率0.1mA,范圍-3000~+3000mA;

⑤電壓精度為：±(0.01%FS+0.5mV);電流精度： ±(0.01%FS+0.5mA);

⑥單個模組設備響應時間≤50ms;

⑦可用于電池管理系統的主動/被動均衡功能測試；

⑧可仿真單體電壓低、單體電壓高報警狀態等故障狀態仿真

⑨可實現電池管理系統待機功耗試驗；

設備帶有CAN通訊端口，可以實現和上位機之間的通訊；

可提供通訊協議滿足客戶二次開發的需求。

軟件功能強大，具備實時數據采集、分析、記錄和統計。

對應QC/T897-2011要求條文號4.1.1/4.2.3/4.2.5

外形圖

1、技術參數

2、技術特點

   ①采用線性電源制作方式，交流紋波最小。

    ②電流雙量程輸出，可自動連續切換檢測靜態功耗與均衡電流。

    ③具備充放功能，響應快速。

    ④各通道電壓、電流同時調節、交互調節、獨立調節，動態自定義電壓工況編程功能。

    ⑤通道輸入/輸出方式采用差分四電極方式V+,I+,V-,I-

    ⑥具備工作狀態指示燈，便于故障排除。

⑦可多節串聯，每串相互獨立、電氣隔離。

⑧電壓、電流輸出自校正功能。

3、單元功能介紹

a、模擬電池功能：

①電壓模擬：具有單體/模塊電壓模擬功能，可模擬電池或電池模塊串聯的電池組電壓，每節電池的電壓可以在0-5V 內變化，設定分辨率：0.1mV；精準度： ±(0.01%FS+0.5mV)。

②電流模擬：各單元組接受上位機通訊命令，調整其輸出電壓單獨的變化，

完成電池電壓的模擬充電和放電功能測試，用于檢測BMS的電池均衡功能，每節電池的電流可以在-3A~3A內變化，設定分辨率：0.1mA；精準度：±(0.01%FS+0.5mA)。

b、采用CAN通訊

 電壓（電流）輸出采用CAN通訊與PC機聯機，通訊速率快，抗干擾強。

c、計算機控制系統：

采用LabVIEW軟件系統，編寫上位機控制軟件，完成指令發送、數據采集和整理，生成測試報告。

d、外部連接轉接器：

通過專門的總線插接端口及分支端口，與外部被測單元的物理連接裝置，便于調試和接線。

e、軟件升級

在今后的工作中，我司積極加強與客戶的溝通，及時了解客戶的新需求，軟件不斷升級，并免費更新。

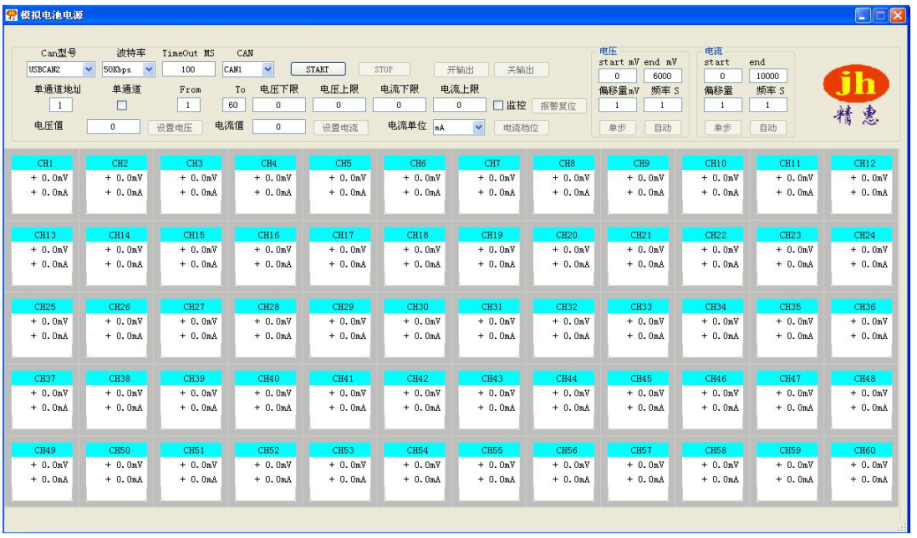

三、軟件畫面
