滁州1.3*1.5平面拱形鑄鐵閘門制造廠家 平面鑄鐵閘門價格供應，銷售區域：
河南省：安陽市 安陽縣 長葛市 鶴壁市 輝縣市 濟源市焦作市 開封市 開封縣 洛陽市 漯河市 南陽市平頂山市 濮陽市 商丘市 衛輝市 尉氏縣 新安縣新密市 新鄉市 新鄉縣 新鄭市 信陽市 許昌市許昌縣 偃師市 宜陽縣 滎陽市 禹州市 鄭州市中牟縣 周口市 駐馬店市
黑龍江省：大慶市 哈爾濱市 雙城市 湖北省赤壁市 大冶市 鄂州市 黃岡市 黃石市 荊門市荊州市 潛江市 十堰市 隨州市 武漢市 仙桃市咸寧市 襄樊市 孝感市 宜昌市 宜都市 棗陽市枝江市 鐘祥市
湖南省：長沙市 長沙縣 常德市 郴州市 衡陽市 衡陽縣懷化市 醴陵市 瀏陽市 婁底市 寧鄉縣 邵東縣邵陽市 桃源縣 望城縣 湘潭市 湘潭縣 湘鄉市益陽市 永州市 岳陽市 株洲市 株洲縣 資興市
吉林省：長春市 吉林市
濰坊泄洪鑄鐵閘門2500*2500廠家 泄洪閘門2.5*2.5米供應價格
本廠主要從事水工機械、啟閉機、閘門設備的設計以及技術開發、銷 售、制造、安裝等，是一體化的現代化規模型水利工程機械生產企業。啟閉機廠家具有精良的生產設備，雄厚的技術力量，完備的檢測手段和健全的質量保證體系。產品結 構合理、性能可靠、品種齊全，經水利部質量檢測中心檢測，各項技術指標均達到部頒標準，所以我們具有良好的市場銷售網絡和售后服務體系。 鋼制閘門廠家多次受到省、地級政府部門和部級嘉獎，被命名為省級"重合同、守信用"單位。
鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且帶有遠程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
濰坊泄洪鑄鐵閘門2500*2500廠家 泄洪閘門2.5*2.5米供應價格
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。

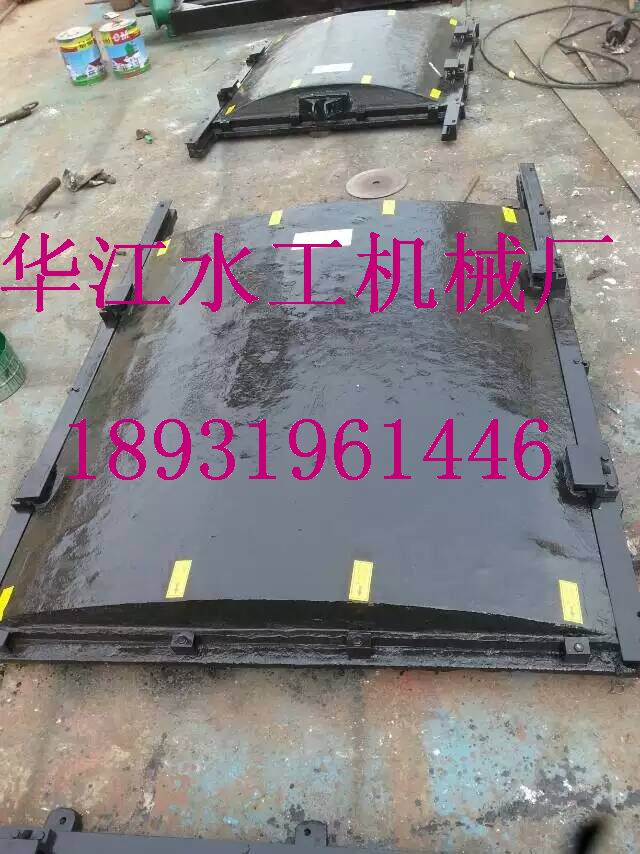

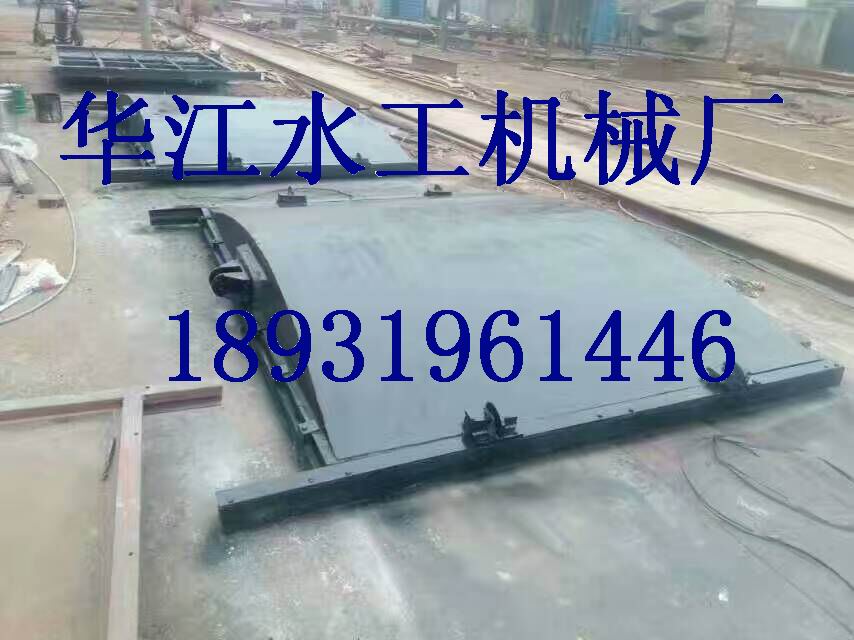

PGZ拱形鑄鐵閘門是由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門長久使用磨損出現，其密封面可通過楔形壓塊的調整來保證正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。本產品為機門一體成套設備.適用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成.

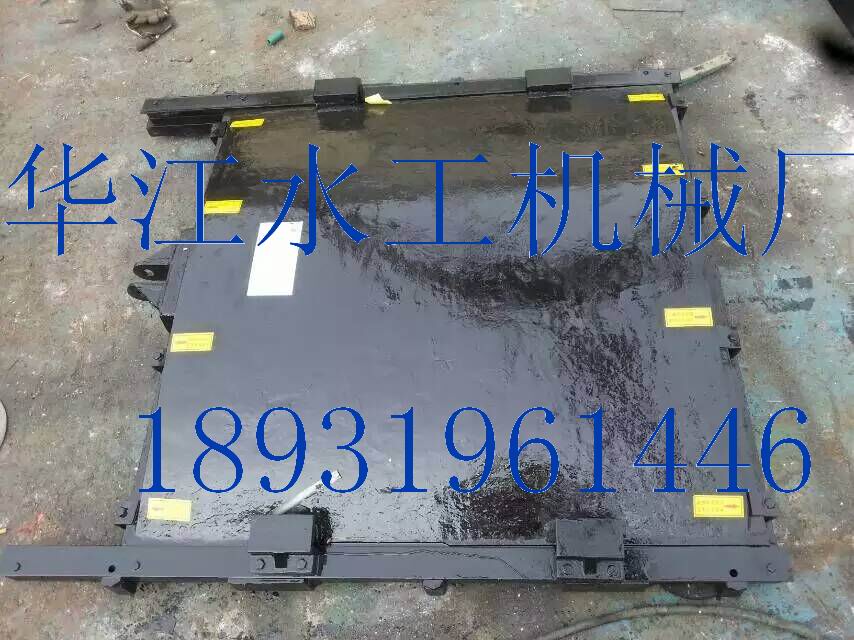

鑄鐵閘門是以優級鑄鐵為原料制作的的水利機械產品，它具有良好的耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品可分為:PZ平板平面 鑄鐵閘門、封閉式 鑄鐵閘門、鑲銅 鑄鐵圓閘門、 鑄鐵圓閘門、PZ機閘一體式 鑄鐵閘門、手提式 鑄鐵閘門、弧形 鑄鐵閘門、高壓 鑄鐵閘門、拍門、潮門等產品。我廠可根據用戶的需要采用鑲銅、不銹鋼等方式安裝止水 。
滁州1.3*1.5平面拱形鑄鐵閘門制造廠家 平面鑄鐵閘門價格供應
鑄鐵拱形閘門安裝方法與日常使用：
在鑄鐵閘門安裝前,首先檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應以加固。檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位，如有錯位則松動聯結螺栓將止水面調整在同一平面內。鑄鐵閘門必須采用需要整體安裝，嚴禁拆開安裝。安裝調整，鑄鐵閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將鑄鐵閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，最后可進行二期澆注
產品描述工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄宮質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的最大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果。
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊。
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉機。
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉

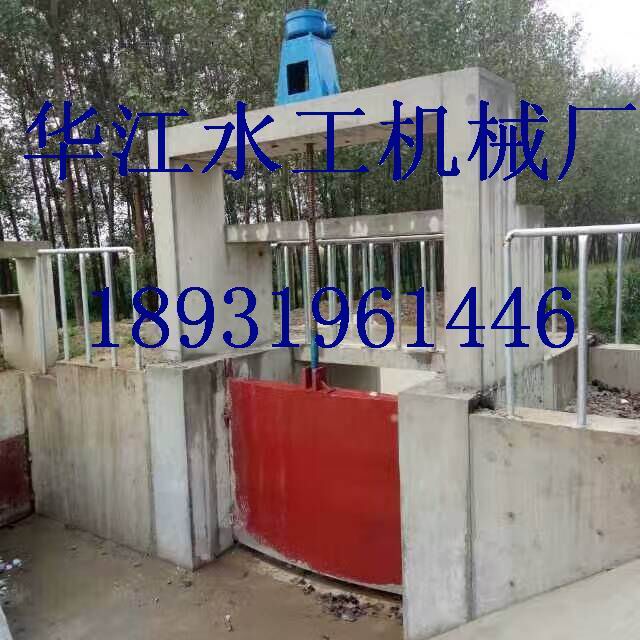

拱形鑄鐵閘門適用于渠道、水庫、污水處理、泵站等地。具有封閉性好，耐用，止水效果好等特點。
華江水利機械廠作為水利、水電、污水處理、市政給排水設備的專業生產廠家，致力于水利、水電、污水處理、市政給排水領域的工程設備研發、制造、銷售已經配套服務。業務領域涉及水利水電機械、市政給排水處理、工業廢水處理及鋼結構工程等。以自己的設計，生產，銷售能力為依托，充分利用社會資源，推動中國水環保事業的發展。已經形成立足珠江三角洲，輻射全中國的專業提供水利水電、水務、環保設備的廠家。產品先后在珠海市竹銀水源工程、汕頭市城市經濟帶防洪排澇工程、清遠市大燕河水利樞紐工程、廣州市番禺一村三島堤路結核工程、深圳市公明水庫工程、東莞市掛影洲圍石碣泵站擴建工程、佛山市官山泵站擴建工程、陽江市張公龍水庫除險加固工程、海豐縣公平水庫除險加固工程等國家重點工程中配套使用。
滁州1.3*1.5平面拱形鑄鐵閘門制造廠家 平面鑄鐵閘門價格供應，主營產品 ：

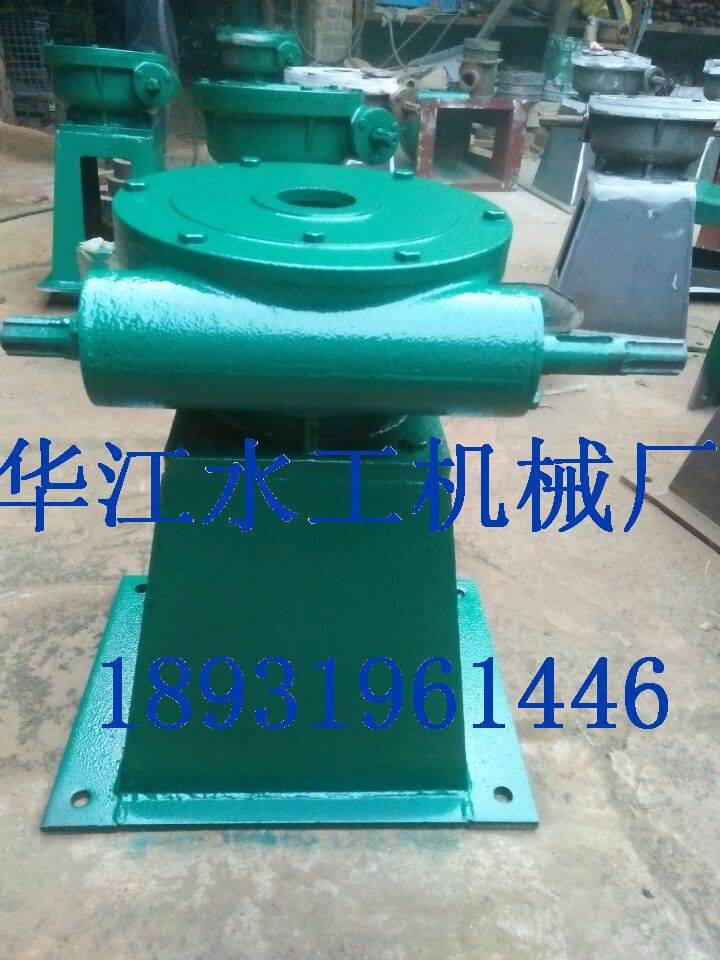

（1）LQ型螺桿啟閉機系列手推帶鎖式：0.3T-3T；側搖帶鎖式：0.3T-5T；手 搖 式：3T-20T；手電兩用式：3T-100T（單吊點、雙吊點）（2）QPQ、QPK、QPG、QH型卷揚式啟閉機系列，并有單吊點、雙吊點和配有電驅動移動式，根據用戶要求加手搖設置，產品噸位為：6T-125T可與平板、弧形閘門配套使用。（3）閘門系列：有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料。產品可根據用戶要求提供圖紙生產）。鑄鐵閘門為：平面球磨鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門。可根據用戶的需要采用鑲銅、不銹鋼等方式止水。（4）各種規格及伸縮縫橡膠帶本廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高，是水利工程理想的機械設備。我們愿與全國各地的水利建設農業開發、城市防洪等各部門密切的合 作。現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠 歡迎新老朋友來廠考察、洽談合作！
濰坊泄洪鑄鐵閘門2500*2500廠家 泄洪閘門2.5*2.5米供應價格
一、鑄鐵閘門主要用途：
鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
二、鑄鐵閘門結構特點：
1.鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2.通過楔塊裝置的楔緊達到密封，并經精密加工后配研，故密封性好。 3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4.品種規格齊全，適應性廣。 5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到放水、關水或調節水位的目的。
三、鑄鐵閘門主要技術性能參數：
1.型號與規格： 閘門：明桿式PGZ\PZ DN200～DN2500mm 2.鑄鐵閘門主要性能指標：a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。b）密封面每米長度滲水量：正向≤0.7L/min ·m反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。d）工作環境：溫度-20℃～120℃濕度：95%工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。f）最大工作水頭：單向受壓：正向：10m反向：5m雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
四、鑄鐵閘門尺寸
公稱通徑
A B H W E 300×300 300 300 850 120 420 400×400 400 400 1050 120 520 500×500 500 500 1250 120 660 600×600 600 600 1450 120 760 700×700 700 700 1650 120 860 800×800 800 800 1850 120 960 900×900 900 900 2050 120 1060 1000×1000 1000 1000 2250 120 1160 1200×1200 1200 1200 2650 140 1360 1400×1400 1400 1400 3050 140 1560 1500×1500 1500 1500 3250 140 1660 1600×1600 1600 1600 3450 140 1760 1800×1800 1800 1800 3850 160 1960 2000×2000 2000 2000 4250 160 2160
中華人民共和國水利行業標準
SL545-2011
鑄鐵閘門技術條件
1 范圍
為適應水利工程需要，統一鑄鐵閘門技術要求，保證鑄鐵閘門質量，特定本標準。聚財水利
本標準規定了用于正向止水，反向止水或雙向止水的垂直安裝的鑄鐵滑動閘門。鑄鐵滑動閘門具有機加工的金屬面和機加工的可調節楔塊裝置。鑄鐵滑動閘門可用于方形、矩形或圓形孔口。本標準規定了鑄鐵閘門的材料、制造、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。
GB/T 699 優質碳素結構鋼
GB/T 700 碳素結構鋼
GB 1176 鑄造銅合金技術條件
GB 1220 不銹鋼棒
GB/T 1348 球墨鑄鐵件
GB 4216.2 2.5 巴灰鑄鐵管法蘭尺寸
GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸
GB4216.10 灰鑄鐵管法蘭及墊片技術條件
GB6414 鑄件 尺寸公差與加工余量
GB8923 涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9439 灰鑄鐵件
SL105 水工金屬結構防腐蝕規范
3.技術要求
3.1 技術資料
鑄鐵閘門制造前，應具備設計圖樣和技術條件，設計圖樣包括總圖、裝配圖和零件圖。制造商還應提供詳細圖冊數據和部件安裝順序，作為安裝和解體閘門以及定購修理備件的說明書。
鑄鐵閘門應符合本技術要求，并按照審查批準的圖樣和技術文件進行制造。
3.2 材料
3.2.1 灰鑄鐵的化學成分和機械性能應符合GB/T9439規定。球墨鑄鐵的化學成分和機械性能應符合GB/T1348規定。鑄造銅合金的機械性能應符合GB/T1176規定。
3.2.2 灰鑄鐵質理按GB9439執行
3.2.3 主要鑄鐵（如門框、門板、導軌等）應時效處理
3.2.4 鑄鐵的鑄造偏差應符合GB/T6414規定
3.2.5 主要零部件材料應符合或不低于表1的規定。
3.3 主要構件
3.3.1 門板應符合下列規定：
a)門板所用材料應為鑄鐵，根據孔口尺寸和工況要求確定是否設置加強肋。
表1 主要零部件材料表
零件名稱
材料
材料標準
墻管、門框、導軌、吊耳、門板
HT200
GB9439
密封座
HT200
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
1Cr13
GB1220
楔塊
ZCuSn5Pb5Zn5
GB1176
HT200
GB9439
吊塊螺母
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
螺栓、螺釘、螺母、地腳螺栓、偏心銷和銷軸等
Q235
GB700
1Cr13
GB700
45
GB699
b)門板按設計水頭設計，其拉伸、壓縮和剪切強度滿足許用應力要求，撓度應水大于構件長度的1/1500.門板的計算厚度應增加2MM的腐蝕裕量。門板最小厚度應不小于設計厚度。新河縣華江水利機械廠
C)門板應分別與座面和楔塊的接觸面進行機加要，門板與導軌的最大間隙應不超過2.0MM。門板尺寸2000MM及其以上時，門板的上端應設置安裝吊環或吊孔。
d)閘孔尺寸在2.5M以下應整體鑄造，閘孔尺寸在2.5M（含2.5M）以上可以設計成組裝式，門板李間止水面處錯位量水大于0.1MM。
3.3.2 門框應符合下列規定：
a)門框應采用鑄鐵材產，門框宜整體鑄造，其拉伸、壓縮和剪切強度滿中許用應力要求 新河縣聚財水利機械廠
b)門框計算厚度應增加2MM的腐蝕裕量。
c)對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱分布。
d)法蘭螺栓孔直徑d0的軸線的位置度公差應符合表2的規定。
表2 法蘭螺栓孔的軸線相對于法蘭的孔軸線的位置度公差 MM
法蘭螺栓孔直徑d0
位置度公差
11.0~17.5
<1.0
22.0~30.0
<1.5
33.0~48.0
<2.6
e)墻管式閘門與墻管連接之間應設月止水墊片，其墊片應符合GB4216.9及GB4216.1規定。
f)所有形成連接或支承的表面均應進行機加工，直接用螺栓連接到基礎埋件的加工面。
g)門框上應設置閘門安裝基準。
3.3.3 導軌應符合下列規定：
a)導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造，導軌上的所有支承和接觸面應進行機加工。
b)導軌應按設計水頭設計，其拉伸，壓縮和剪切強度滿足許用應力要求，導軌的設計長度不小于孔口高度的1.5倍。
c)應采取防止螺栓固定的導軌橫向移動的措施。導軌應能承受由于水壓和楔塊作用產生的推力，導軌應滿足許用應力要求。
d)楔塊或楔塊面應緊固在導軌的特定點上，閘門處于關閉位置時，所有點應與門板上的楔塊面緊密接觸。
e)門框上設置啟閉機機架梁時，導軌應具有連接板。
3.3.4
啟閉機機架梁應符合下列規定：
a)啟閉機機架梁梁材料的極限強度滿足許用應力要求。
b)啟閉機機架上部應進行機加工后安裝操作機構。啟閉機機架梁與導軌頂部擋板連接的擋板接觸面應進行機加工，并用螺栓連接到導軌上。
3.3.5密封座應符合下列規定
a)帶密封座的鑄鐵閘門，座面應由軋制或擠壓的不銹鋼或青銅制成
b)在閘門的使用期內確保密封座不能變形和松動。密封座采用沉頭螺栓連接，連接后對密封面進行精加工，其表面粗糙度不大于3.2μm，加工后的密封板厚不小于6mm.
c)密封面不得有貫穿性間隙，密封面最大間隙不超過0.3mm,長度不超過100mm,
3.3.6 吊耳或吊塊螺母應符合下列規定
a)門板的上端應設吊耳或吊塊螺母，以與螺桿連接。吊耳中心線與門葉中心線偏差不超過2mm。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度滿足許用應力要求。
b)吊耳可與門葉整體鑄造成形，也可采用焊接吊耳，用螺栓與門葉連接。
c)吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動。
3.3.7 楔緊裝置應符合下列規定
a)楔緊裝置應配制制造。
b)有反向水頭作用要求時，應提供頂部和底部楔緊裝置。底部沖洗型式閘門有反向水頭作用要求時，應提供頂部楔緊裝置。
3.3.8 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸應按最大啟門閉門力設計。
3.4 裝配
3.4.1 閘門的所有零部件的配合而和承壓面應機加工。閘門總裝后，應進行2~3次全行程啟閉試驗，保證移動靈活。當門板在全閉位置時，門板與門框的各楔緊面應同時楔緊。
3.4.2 門板與門框導向槽之間的單邊間隙應為2~3mm。
3.4.3 門板密封座應全部包含在門框密封座內，其相對位置應大于2.0mm。
3.5 涂裝
3.5.1 防腐涂裝施工作業環境應滿足SL105規定。
3.5.2 在涂漆前必須清除毛刺、氧化皮、銹斑、銹跡、粘砂、結疤和油污等臟物，表面清潔度達到GB8923中的Sa2以上或St3.將澆口、冒口、多肉和銳邊等鏟平，保持表面平整光潔。
3.5.3 閘門非工作面的涂漆不得有起泡、剝落、皺紋和流掛等對外質量有影響的缺陷。
3.5.4 涂料應滿足工程設計要求。
3.5.5 涂裝要求必須符合SL105的規定和油漆生產廠的使用說明書。
3.5.6 涂裝底漆一遍，面漆一遍，門葉涂漆厚度大于100μm。
3.6 出廠檢驗與試驗
3.6.1 門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無個加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，最大間隙值不大于0.1mm。
3.6.2 將門板在門框入座，做全啟全閉往復移動。檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合3.4.2的規定。
3.6.3 閘門如做滲漏試驗時，密封面應清除污物，兩密封面間不允許涂抹油脂，將閘門全閉，使門框孔口向上，然后在門框孔口逐漸注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25/L（min.m）.
4 標志、包裝、運輸及貯存
4.1 閘門應有標志，標志內容應包括：
a)制造廠名或廠標。
b)產品名稱。
c)產品標號或主要技術參數
d)制造日期
e)閘門重心位置及總重量
4.2 閘門在檢驗合格后，應清除表面的油污臟物和存留水分。
4.3 螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。
4.4 閘門加工面應有可靠保護。附件應成套裝箱。閘門起吊時應防止構件損壞或變形，裝車時應擺放平穩、位置適中，加固可靠;超長、超寬、超高件運輸應懸掛危險警示牌，注意保護道路、橋梁、通信、電力等設施安全。
4.5 產品應保存在通風的庫房或遮篷的場所內。應采聚防止變形、損壞和銹蝕的措施。
選擇河北華江水工機械廠閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
鑄鐵閘門使用保養 ：
1、閘門在啟閉時應注意閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、閘門在啟閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、閘門在關閉時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
