南寧400*400機閘一體鑄鐵閘門 400*400污水鑄鐵閘門供應

廠名：新河縣華江水工機械廠

  地址：河北省邢臺市新河縣工業區

聯系人：賈經理

電話：18931961446

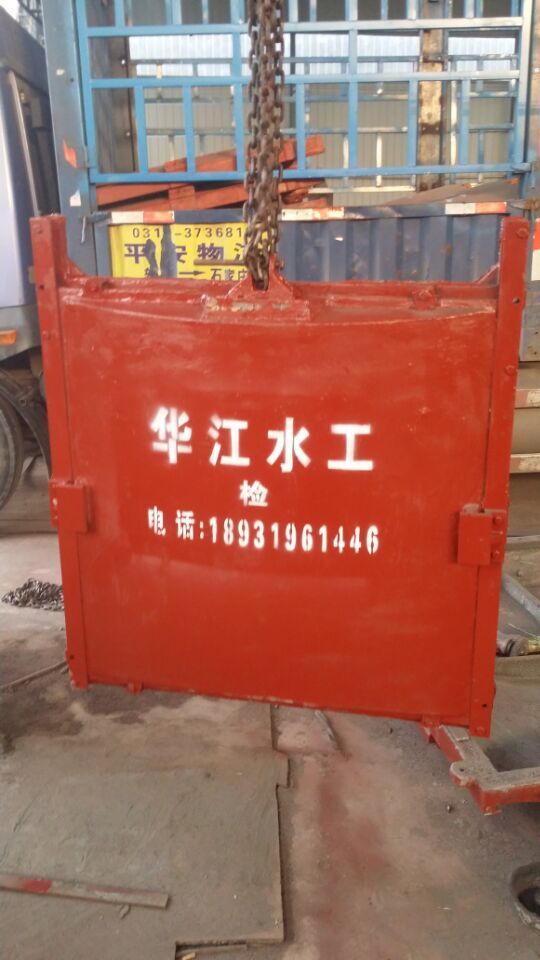

 機閘一體鑄鐵閘門門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可形橡皮止水。
機閘一體鑄鐵閘門門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。

    （1）閘門應是四面止水、閘門承受的正向水壓為0.1Mpa、反向水壓為0.02 Mp .電氣設備的安裝均按施工圖紙、制造廠技術說明書的規定執行，全部電氣設備應可靠接地
    （2）閘門應是明桿式安裝、鑲銅密封止水，啟閉機與門體采用螺桿及連接軸聯結。
    （3）閘門的啟閉方式有電動與手動兩種形式在電動的形式下，也應具備手動操作將閘門開啟或關閉的功能。
    （4）閘門采用適合于安裝在墻上的升桿式方型或圓型孔口閘門，有平整的內底與井壁緊緊貼合，閘門孔口制成與井壁孔口相應的尺寸.
機閘一體鑄鐵閘門吊裝：閘門吊裝根據門體重量選擇合適的吊車進行吊裝。吊裝在砼排架施工前進行，吊裝時由起重工組織實施，并做好門體及其它部件的保護和安全防護工作。由于本工程的幾扇閘門較小，因此采用挖掘機吊裝，吊裝應在土方回填到與豎井交點高程時進行，吊裝時應由起重工組織實施，做好產品保護和安全防護工作，非工作人員不得進入施工吊裝現場。 靜平衡試驗：平面閘門安裝完畢，應作靜平衡試驗。

鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且帶有遠程控制PLC接口。

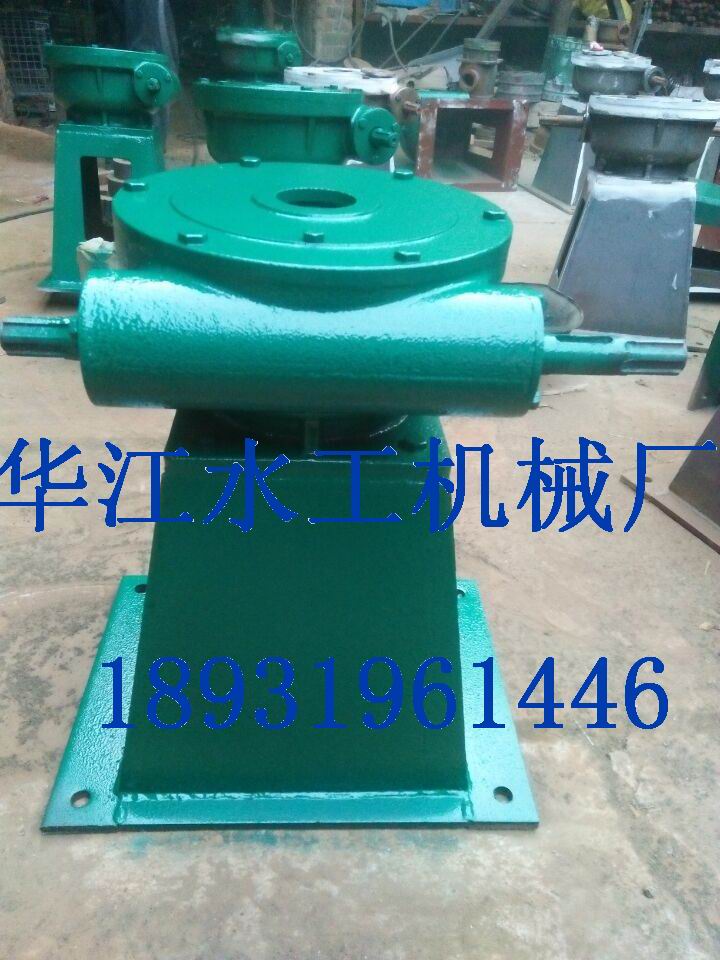

閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
    供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板  閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格  梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系  由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承  為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具  采用自動抓鉤起吊6.止水  為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥  為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。

南寧400*400機閘一體鑄鐵閘門 400*400污水鑄鐵閘門供應

一、閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。

鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
小編了解到，鑄鐵閘門的鑄鐵檢驗標準具體表現在以下6個方面：
1. 尺寸檢驗：檢驗鑄件尺寸是否對應零件圖紙要求，加工面尺寸精度能否滿足裝配使用；
2. 外觀檢驗：鑄鐵閘門鑄件表面不允許有未清理徹底的砂子和雜物等；
3. 鑄件缺陷：鑄件表面不允許有縮松、縮孔、氣孔、裂紋、皮縫、缺肉等缺陷或現象；
4. 性能報告：鑄鐵閘門力學性能（包括抗拉強度、屈服強度、延伸率、硬度、壓力指標或者進行必要的低溫性能檢驗）
5. 化學檢驗：提供化學成分報告，觀察其化學成分是否按照目標成分設計；
6. 金相報告：球化率、球化等級等。

二，安裝形式

鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。

1.機閘一體式，又叫做自承式，主要是啟閉機和閘門為一體結構，安裝時閘門和啟閉機一起安裝，這種安裝方式最大特點為費用較少，因為不用做啟閉機的水泥橫梁，缺點是只能用于渠道、池塘等水壓較小的地方，不能用于水庫水壓較深的出水口。

2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。

3.附壁式，又稱為墻壁式，是指閘門直接用螺絲懸空固定在水泥墻上。

4.渠道式，是指閘門直接安裝在渠道中間。

三．注意事項：

鑄鐵閘門必須整體安裝，閘框與閘門不能折開，閘門的出水口必須與預留的出水口一致，并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開，小編再次強調，必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆，后果自行負責。

水庫閘門啟閉機主要操作事項：

一、水庫閘門啟閉機運行，必須由單位負責人發出調度指令。不經調度擅自啟閉，將嚴肅追究有關人員責任。
二、非本單位工作人員一律不得操作啟閉機及相關設備。
三、操作人員必須熟悉操作，操作人員應注意安全。
四、開機啟閉前，應先檢查絲桿所處位置，電機、變速箱、皮帶等有無異常，確認正常后，再通電啟閉，并將調度人、操作人、啟閉目的、設備檢查情況、開機時間填寫在《閘門啟閉機運行記錄》上。
五、停機斷電完成啟閉后，應將關機時間、開關絲數量、設備運行情況等登記在《閘門啟閉機運行記錄》上，并將啟閉時間、開關絲數量、調度人、操作人、啟閉用途等情況登記在《水雨情觀測表》上。
六、啟閉過程中若中途停電，應將倒順開關置于空檔的位置并拉閘斷電后，再卸掉皮帶以手動方式啟閉。
七、監視水庫閘門啟閉機運行情況應注意以下幾點：
1、注意水庫閘門啟閉機絲桿是否按要求的方向進行移動，電機、變速箱運行是否良好，變速箱與絲桿轉輪是否同步運動。
2、觀察電機轉速、溫升是否正常，振動是否過大，聲音是否異常。若發現異常情況時，應立即停機檢查，防止設備變形或損壞，并向調度人和分管工程領導報告。
3、啟閉完畢停機后，應再次校核水庫閘門開關絲數量是否準確。

啟閉機廠家，19 9 7 年進行了完善化至今已安全運行7 年。 20 0 5年完成了遠方集中控制2 技術參數水口水電站設有12孔溢洪道， 孔口寬15. 0 m ， 高22. 3m ， 采用露頂式弧形閘門擋水， 弧門面板外半徑25. O m ， 支鉸高程54 . 0 m ， 堰頂高程4 3. 0 m 。 根據弧門最大啟門阻力矩和接力式液壓啟閉機的布置方案， 確定設備的主要技術參數如下:最大啟門力2 × 14 0 0 k N閉門力可依靠閘門自重關閉4 3 第一屆水力發電技術國際會議論文集( 第二卷)液壓缸行程閘門全開所需啟閉機廠家行程液壓缸內徑活塞桿直徑桿腔計算壓力啟/閉速度整機自重3工作原理2. 6 7 m2. 6 7 m × 73. 40m ill14 0 m m18 . 6 M P a0 . 6 6 m /m in355t/12臺如圖1所示， 接力式液壓啟閉機有4 套主液壓缸鉸支于閘門上部的啟閉機機架上， 控制吊鉤的4 套副缸固定在主液壓缸的下部， 閘門面板上對應地設有4 排吊軸及導軌。 1號與2號液壓缸， 3號和4 號液啟閉機廠家壓缸各為一組接力缸， 每組接力缸對應弧門上的一個吊點， 兩組液壓缸即可同步啟閉雙吊點弧形閘門。啟門時， 若1號、 4 號液壓缸吊鉤提升閘門， 則2號、 3號液壓缸吊鉤會同時空載下降， 當1號、 4 號缸吊鉤上行至上限位置時， 2號、 3號缸吊鉤則同時越過閘門上的下一檔吊軸到達下限位置。 4 只缸均到位后， 到位信號指示液啟閉機廠家壓控制系統換向動作， 使2號、 3號缸吊鉤空載上行， 同時， l號、 4 號缸吊鉤持門下降， 經過一段短小的接力行程， 支承閘門的力逐漸由1號、 4 號缸轉移至2號、 3號缸， 繼而由2號、3號缸提升閘門……如此往復交替運行， 至閘門開至所需開度。閉門時， 動作程序相反， 若2號、 3號缸空載上行， 則l號、 4 號缸持門下降， 直至2號、 3號缸吊鉤持住閘門， 使1號、 4 號缸卸載， 2號、 3號缸持住弧門后， 在交接行程里稍啟閉機廠家作提升， 接著， 各液壓缸的到位信號首先指示1號、 4 號副缸動作， 使已卸載的l號、 4 號缸脫鉤， 然后作換向動作， 使1號、 4 號缸空載上行， 2號、 3號缸同時持門下降……如此往復交替運行， 直至閘門關至所需要的開度。由于閘門啟閉過程中1號、 4 號缸和2號、 3號缸交替接力持門， 因此， 每個液壓缸的行啟閉機廠家程大小與閘門的最大開啟高度無關， 只與交接次數多少有關。 所以， 對本機型而言， 液壓缸行程可以大為減小， 實現了以短代長的目的。圖1接力式液壓啟閉機工作原理. 盯丌r 巾m m W 74. 00IIIlfd翟翌-Z0 0.型衛●110 1)1_110 0- _髂. i。-i.I●_一●● 第一屆水力發電技術國際會議論文集( 第二卷)4 液壓系統設計本機的液壓系統是啟閉機廠家根據接力式液壓啟閉機特定的工作原理進行設計的。 主要解決了同吊點兩只接力缸的反向同步和兩吊點間的液壓缸行程同步、 接力過程的平穩性、 閘門任意開度的鎖錠及安全等問題。 至于空載啟動、 過壓保護等常規液壓系統問題， 則與一般液壓啟閉機的液壓系統作啟閉機廠家相同的處理。 本機的液壓系統原理如圖2所示。圖2接力式液壓啟閉機液壓系統原理4 . 1同步問題接力式液壓啟閉機需滿足兩方面的同步要求。

鑄鐵閘門使用保養 ：

1、閘門在啟閉時應注意閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。

2、閘門在啟閉過程中如有異常情況應立即停止使用，及時檢查修理。

3、閘門在關閉時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。

相關產品推薦:

LQ型螺桿啟閉機系列

手推螺桿啟閉機：0.5-3T

側搖螺桿啟閉機：1-5T

手搖螺桿啟閉機：2-20T

手電兩用螺桿啟閉機：2-50T（單吊點、雙吊點）

（2）QPQ、QPK、QPG、QHQ型卷揚式啟閉機系列，并有單吊點、雙吊點和配有電驅動移動式、固定式。根據用戶要求加手搖設置，產品噸位為：3-160T，可與平板、弧形閘門配套使用。

（3）閘門系列：有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料）。產品可根據用戶要求提供圖紙生產。鑄鐵閘門：平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、雙向止水鑄鐵閘門、各式拍門、潮門。可根據用戶的需要采用鑲銅、不銹鋼等方式止水。

（4）各種規格橡膠止水帶及伸縮縫橡膠帶、攔污柵、清污機系列。

我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高，是水利工程理想的機械設備。我們愿與全國各地的水利水電建設、環保、農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要，提供我們最真誠的服務！

“華江”企業優勢：
優勢1: 價格優勢。歡迎貨比三家，在保證高質量的前提下，保證提供“最有誠意”的出廠價。
優勢2：服務優勢。全程免費咨詢服務，免費技術指導，免費提供技術資料，產品全程“三包”服務。
優勢3：質量優勢。國內資深的生產廠家，先進的生產設備和工藝，國家水利部門專業認證資質。
優勢4：工程優勢。全國眾多水利工程項目成功操作經驗，嚴格規范操作流程，口碑見證，信心保證。
企業服務原則：實實在在做人，實實在在做事，想客戶之所想，急客戶之所急。
     華江水工擁有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。張家口市雙向鑄鐵800*800閘門價格閘門好品牌華江水利渠道鑄鐵閘門生產廠家實圖規格主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，水渠道40*40 60*60閘門型號大全，污水閘門，電閘門，水閘門，河北80*80渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，河北鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。 多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。

南寧400*400機閘一體鑄鐵閘門 400*400污水鑄鐵閘門供應

新河華江水工機械廠設備力量雄厚，產品規格齊全，所有產品均達到檢驗合格后準一出廠，請您放心購買使用。
