長沙止水500*500鑄鐵閘門厚度品牌廠家 法蘭式鑄鐵拍門閘門價格型號
本廠專業生產螺桿啟閉機，啟閉機，卷揚式啟閉機，閘門，鑄鐵閘門，鋼制閘門，水利閘門，拍門，鑄鐵拍門，鋼制拍門，玻璃鋼拍門，各種材質清污機，格柵除污機等水利設備，型號齊全，可按要求加工定制，質量有保證，價格優惠，是優質的鑄鐵閘門廠家，啟閉機廠家，鋼制閘門廠家，水利閘門廠家，品牌值得信賴歡迎咨詢選購！
選擇華江鑄鐵閘門，閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：
主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540
四、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
華江水工擁有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，水渠道40*40 60*60閘門型號大全，污水閘門，電閘門，水閘門，河北80*80渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，河北鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。 多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。
基本參數：
技術特性：
鑄鐵閘門從制作安裝、設計和驗收、原材料進廠、防腐蝕、工藝流程、零部件加工、成品銷售、質量檢驗及售后服務均執行國家標準。，經過水利部門《水工金屬結構質量》檢測中心地鑒定，，均以達到，水利工程的技術要求。制造精度和產品性能達到國內，同行業的先進水平！
鑄鐵閘門有啟閉靈活，外形美觀，結構簡單，安裝方便，操作安全，止水性能好，封水嚴密，且良好的不透水性，能承受較大的水壓力，耐腐蝕性強，控制水流好，摩擦力小，合理分配水量，使用壽命長，保證河道安全運行，維修的費用低等優點。
閘門主要由三部分組成:
①主體活動部分，用以封閉或開放孔口，通稱閘門，亦稱門葉；
②埋固部分；
③起閉設備。
閘門是堅固的柵欄，位在城門的信道上，必要時可以落下以堵住門口。城堡的城門是一個有內部空間的門房，乃防衛城堡的堅固據點。人們可以透過一條隧道從城門的信道到達門房。在隧道的中間或兩端，會有一層或多層的閘門。滾動的機械作用可在門房的上方吊起或落下閘門做扎實的防護。閘門本身通常為沉重的木制或鐵制欄柵，防衛者和攻城者則在閘門的兩邊射擊或刺戳。
湖州高壓鑄鐵閘門廠家 高壓閘門500*500規格廠家
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
主要構件：
1.門板
門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。
門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。
門板的厚度應在計算厚度上增加2mm的腐蝕裕量。
閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。
2.門框
門框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。
門框的厚度應在計算厚度上增加2mm的腐蝕裕量。
對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。
法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定
墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。
墻式閘門與墻面接合的門框表面，應保持平整。
門框（含導軌）的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。
3.導軌
導軌應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時，其導軌的頂端應高于門板的水平中心線。
導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造。
4.密封座
密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
5.吊耳或吊塊螺母
門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。
吊耳可與門板整體鑄造或用螺栓（螺釘）與門板連接。
墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。
墻式閘門與墻面接合的門框表面，應保持平整。
門框（含導軌）的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。
6.導軌
導軌應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時，其導軌的頂端應高于門板的水平中心線。
導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造。
7.密封座
密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
密封座的板厚，應符合表4規定。
8.吊耳或吊塊螺母
門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。
吊耳可與門板整體鑄造或用螺栓（螺釘）與門板連接。
引用標準：
GB 1176 鑄造銅合金技術條件
GB 1220 不銹鋼棒
GB 4216.2 2.5巴灰鑄鐵管法蘭尺寸
GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸
GB 4216.10 灰鑄鐵管法蘭及墊片技術條件
GB 6414 鑄件尺寸公差
GB 9439 灰鑄鐵件
YB 3211 涂漆通用技術條件
YB 3214 包裝通用技術條件
密封：
高壓鑄鐵閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
閘門特點：
高壓鑄鐵閘門是一種小型平板閘門，廣泛使用于取水輸水、市政建設，給水排水、農田灌溉等工程中，通常設置在渠道、涵管的進水口，用作工作閘門調節流量、控制水位，或用作檢修閘門關閉孔口擋水。有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成，門體和門框的材料為鑄鐵，一般整體鑄造、整體加工。 門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。 門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋件部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。 鑄鐵閘門一般設置有可調節的楔緊裝置，楔緊副（如楔塊與楔塊、楔塊與偏心銷等）分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。 鑄鐵閘門通常配置手動或電動螺桿式啟閉機，用于操作閘門的啟閉。鑄鐵閘門布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用，但鑄鐵閘門的造價比鋼閘門略高一些。鑄鐵閘門的耐腐蝕性強。門體和門框的材料采用鑄鐵，止水面可以鑲銅合金或不銹鋼等耐腐蝕材料，防腐能力強，特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。 鑄鐵閘門的止水面采用整體加工，止水效果好，金屬止水使用壽命長。閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。 河北省邢臺市新河縣聚財水利機械廠是專業從事水利機械啟閉機、閘門、清污機的設計制造安裝為一體的綜合性廠家。我廠具有完善的現代化管理模式，產品結構合理，性能可靠，物美價廉，確保向客戶提供高質量的產品和周到的售后服務。
湖州高壓鑄鐵閘門廠家 高壓閘門500*500規格廠家
調整安裝：
高壓鑄鐵閘門在安裝之前，必須要，檢查閘門最大外形尺寸，以及預留在二期澆筑水泥結構的基礎布置的孔口是否相符。基礎的布置孔口的四周的尺寸一定在于閘門 最大外形的四周尺寸二十厘米為最佳。鑄鐵閘門在安裝前。首先要檢查各各部位的連接螺栓是不是在裝卸或運輸中造成了松動。若有松動的現象，應該用板手將其擰緊。鑄鐵閘門在安裝前，首先應確定水流地方向。然后，必須較正閘門底的橫框上平面正確的高度位置。閘門底橫框的上平面一定高于河底（或是渠底）平面半米為佳。以防止水流沖擊。把雜木、石頭、泥沙等漂浮物，沖進閘門底橫框的槽內。導致閘門不能夠下降至相應的位置。影響止水的效果，再檢查兩邊立閘框和下、上橫閘框的連接處四周止水平面是不是錯位時。如果有錯位的，應該用扳手，松動連接處的螺栓。并同時將四周止水面，調整到同一個水平面內。再擰緊。閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
維修保養：
高壓鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或者啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
高壓鑄鐵閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
關于“華江”
新河縣華江水利機械廠位于董振堂將軍的故鄉河北省新河縣，是一家高科技民營企業。企業成立于70年代初期，主要從事“華江”牌水工產品的制造和研發，現有員工228人，各類高、中級專業工程技術人員近30人，技術生產工人180多人。并取得水利部頒發的生產許可證,螺桿啟閉機許可證號:sxk55-043-2212,卷揚啟閉機許可證:sxk55-044-2212,全國工業生產許可證號;xk07-001-00326.本廠占地面積14674平方米。公司擁有車、鉗、刨、銑、冷作、鈑金、鑄造等，工種齊全，加工能力和技術力量雄厚，并具備理化測試手段與儀器設備，銷售網點遍布全國。
河北新河縣華江水工機械廠是螺桿式啟閉機、固定卷揚式啟閉機、移動式啟閉機、（球墨）鑄鐵閘門、鑄鋼閘門、鋼制閘門、不銹鋼閘門、玻璃鋼拍門、清污機、格柵等水利機械和止水橡膠的專業生產制造廠家，并可滿足用戶特殊技術要求的設計制造。
“華江”售后服務：
1.質保期限內，因我方制造原因所引發的設備故障，我方負責無償保修；
因買方使用不當造成的損失或正常磨損，我方仍負責提供配件和修理，費用由買方承擔。
2.跟蹤服務，了解設備情況并做出相應處理。
3.培訓。在設備投入運行前，為買方培訓滿足二班運行的操作、維護、管理人員，并免費提供相應的培訓資料。
購貨須知：
1.本廠閘門供貨成套范圍為閘門、啟閉機、絲桿、傳動軸等。客戶應提供閘門安裝土建結構圖。
2.控制箱本公司可代為配置，訂貨時標明防護等級和啟閉機閘門控制技術要求。
3.閘門中心至啟閉機操作平臺H值由客戶提供。
4.安裝完后二次澆筑部分（地腳螺栓、墻管、門框與墻面間隙等）砂漿必須密實無滲漏。
5.閘門定位牢固可靠，傳動軸與螺桿在同一中心線上，閘門框的橫向水平度偏差和縱向垂直偏差均應小于2/1000。
6.閘門門板在閘槽內應能靈活起落，關緊時接觸緊密，位置正確，楔塊接觸均勻，緊密。
7.啟閉機應加注潤滑油，外露絲桿涂抹黃油，電驅動時必須使手輪脫扣以免傷人。
8.配合電器作好上下行程限位的調整，全行程上下數次，閘門應啟閉靈活，動作到位，無卡阻，突跳等異常現象。
長沙止水500*500鑄鐵閘門厚度品牌廠家 法蘭式鑄鐵拍門閘門價格型號
水庫閘門啟閉機主要操作事項：
一、水庫閘門啟閉機運行，必須由單位負責人發出調度指令。不經調度擅自啟閉，將嚴肅追究有關人員責任。
二、非本單位工作人員一律不得操作啟閉機及相關設備。
三、操作人員必須熟悉操作，操作人員應注意安全。
四、開機啟閉前，應先檢查絲桿所處位置，電機、變速箱、皮帶等有無異常，確認正常后，再通電啟閉，并將調度人、操作人、啟閉目的、設備檢查情況、開機時間填寫在《閘門啟閉機運行記錄》上。
五、停機斷電完成啟閉后，應將關機時間、開關絲數量、設備運行情況等登記在《閘門啟閉機運行記錄》上，并將啟閉時間、開關絲數量、調度人、操作人、啟閉用途等情況登記在《水雨情觀測表》上。
六、啟閉過程中若中途停電，應將倒順開關置于空檔的位置并拉閘斷電后，再卸掉皮帶以手動方式啟閉。
七、監視水庫閘門啟閉機運行情況應注意以下幾點：
1、注意水庫閘門啟閉機絲桿是否按要求的方向進行移動，電機、變速箱運行是否良好，變速箱與絲桿轉輪是否同步運動。
2、觀察電機轉速、溫升是否正常，振動是否過大，聲音是否異常。若發現異常情況時，應立即停機檢查，防止設備變形或損壞，并向調度人和分管工程領導報告。
3、啟閉完畢停機后，應再次校核水庫閘門開關絲數量是否準確。
啟閉機廠家，19 9 7 年進行了完善化至今已安全運行7 年。 20 0 5年完成了遠方集中控制2 技術參數水口水電站設有12孔溢洪道， 孔口寬15. 0 m ， 高22. 3m ， 采用露頂式弧形閘門擋水， 弧門面板外半徑25. O m ， 支鉸高程54 . 0 m ， 堰頂高程4 3. 0 m 。 根據弧門最大啟門阻力矩和接力式液壓啟閉機的布置方案， 確定設備的主要技術參數如下:最大啟門力2 × 14 0 0 k N閉門力可依靠閘門自重關閉4 3 第一屆水力發電技術國際會議論文集( 第二卷)液壓缸行程閘門全開所需啟閉機廠家行程液壓缸內徑活塞桿直徑桿腔計算壓力啟/閉速度整機自重3工作原理2. 6 7 m2. 6 7 m × 73. 40m ill14 0 m m18 . 6 M P a0 . 6 6 m /m in355t/12臺如圖1所示， 接力式液壓啟閉機有4 套主液壓缸鉸支于閘門上部的啟閉機機架上， 控制吊鉤的4 套副缸固定在主液壓缸的下部， 閘門面板上對應地設有4 排吊軸及導軌。 1號與2號液壓缸， 3號和4 號液啟閉機廠家壓缸各為一組接力缸， 每組接力缸對應弧門上的一個吊點， 兩組液壓缸即可同步啟閉雙吊點弧形閘門。啟門時， 若1號、 4 號液壓缸吊鉤提升閘門， 則2號、 3號液壓缸吊鉤會同時空載下降， 當1號、 4 號缸吊鉤上行至上限位置時， 2號、 3號缸吊鉤則同時越過閘門上的下一檔吊軸到達下限位置。 4 只缸均到位后， 到位信號指示液啟閉機廠家壓控制系統換向動作， 使2號、 3號缸吊鉤空載上行， 同時， l號、 4 號缸吊鉤持門下降， 經過一段短小的接力行程， 支承閘門的力逐漸由1號、 4 號缸轉移至2號、 3號缸， 繼而由2號、3號缸提升閘門……如此往復交替運行， 至閘門開至所需開度。閉門時， 動作程序相反， 若2號、 3號缸空載上行， 則l號、 4 號缸持門下降， 直至2號、 3號缸吊鉤持住閘門， 使1號、 4 號缸卸載， 2號、 3號缸持住弧門后， 在交接行程里稍啟閉機廠家作提升， 接著， 各液壓缸的到位信號首先指示1號、 4 號副缸動作， 使已卸載的l號、 4 號缸脫鉤， 然后作換向動作， 使1號、 4 號缸空載上行， 2號、 3號缸同時持門下降……如此往復交替運行， 直至閘門關至所需要的開度。由于閘門啟閉過程中1號、 4 號缸和2號、 3號缸交替接力持門， 因此， 每個液壓缸的行啟閉機廠家程大小與閘門的最大開啟高度無關， 只與交接次數多少有關。 所以， 對本機型而言， 液壓缸行程可以大為減小， 實現了以短代長的目的。圖1接力式液壓啟閉機工作原理. 盯丌r 巾m m W 74. 00IIIlfd翟翌-Z0 0.型衛●110 1)1_110 0- _髂. i。-i.I●_一●● 第一屆水力發電技術國際會議論文集( 第二卷)4 液壓系統設計本機的液壓系統是啟閉機廠家根據接力式液壓啟閉機特定的工作原理進行設計的。 主要解決了同吊點兩只接力缸的反向同步和兩吊點間的液壓缸行程同步、 接力過程的平穩性、 閘門任意開度的鎖錠及安全等問題。 至于空載啟動、 過壓保護等常規液壓系統問題， 則與一般液壓啟閉機的液壓系統作啟閉機廠家相同的處理。 本機的液壓系統原理如圖2所示。圖2接力式液壓啟閉機液壓系統原理4 . 1同步問題接力式液壓啟閉機需滿足兩方面的同步要求。
鑄鐵閘門使用保養 ：
1、閘門在啟閉時應注意閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、閘門在啟閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、閘門在關閉時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
相關產品推薦:

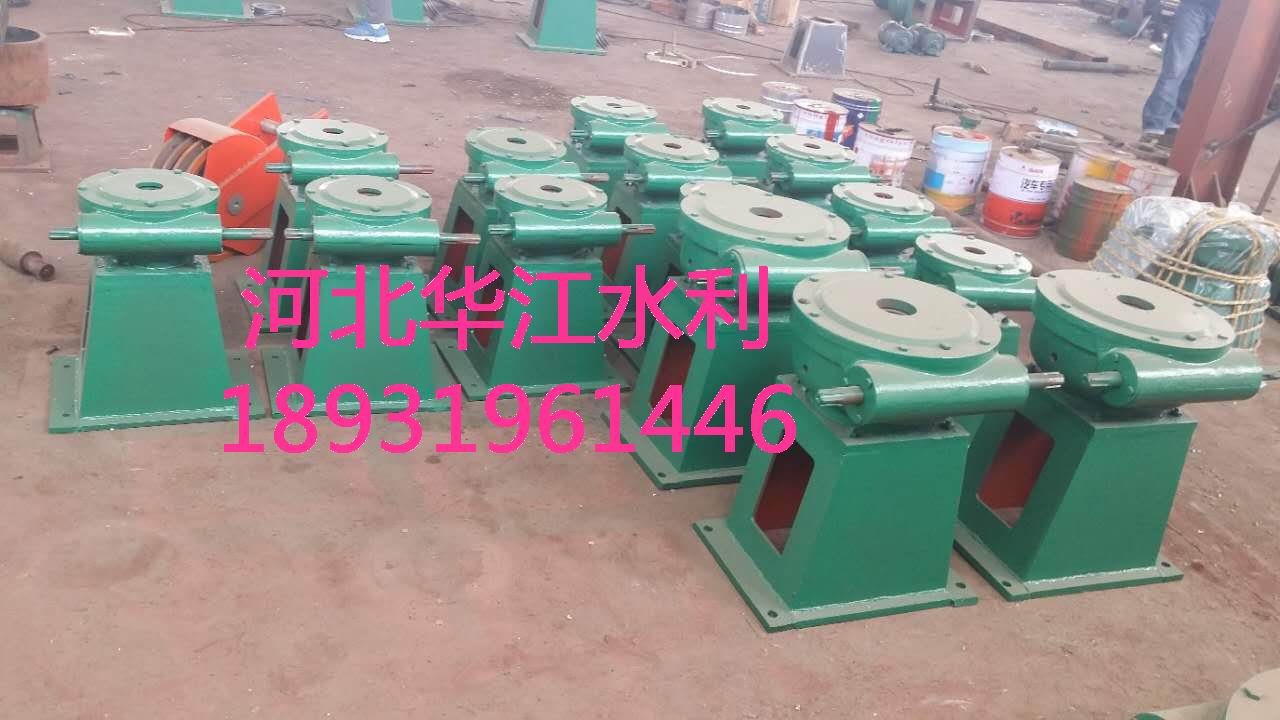

LQ型螺桿啟閉機系列
手推螺桿啟閉機：0.5-3T
側搖螺桿啟閉機：1-5T
手搖螺桿啟閉機：2-20T
手電兩用螺桿啟閉機：2-50T（單吊點、雙吊點）
（2）QPQ、QPK、QPG、QHQ型卷揚式啟閉機系列，并有單吊點、雙吊點和配有電驅動移動式、固定式。根據用戶要求加手搖設置，產品噸位為：3-160T，可與平板、弧形閘門配套使用。
（3）閘門系列：有鋼結構閘門和鑄鐵閘門兩種型號。鋼結構閘門以優質鋼板為基材、采用橡膠止水（可為閘門表面進行噴沙、噴防腐金屬涂料）。產品可根據用戶要求提供圖紙生產。鑄鐵閘門：平面鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、雙向止水鑄鐵閘門、各式拍門、潮門。可根據用戶的需要采用鑲銅、不銹鋼等方式止水。
（4）各種規格橡膠止水帶及伸縮縫橡膠帶、攔污柵、清污機系列。
我廠產品啟閉靈活、經久耐用、封閉性能好、自動化程度高，是水利工程理想的機械設備。我們愿與全國各地的水利水電建設、環保、農業開發、城市防洪等各部門密切的合作。為中國水利事業發展的需要，提供我們最真誠的服務！
長沙止水500*500鑄鐵閘門厚度品牌廠家 法蘭式鑄鐵拍門閘門價格型號
鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且?guī)в羞h程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。
華江水工先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。六安市哪家鑄鐵閘門質量好首選品牌華江機械四川水利渠道鑄鐵閘門生產廠家實圖規格主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機閘門，水渠道40*40 60*60閘門型號大全，污水閘門，電閘門，水閘門，河北80*80渠道閘門,插板閘門、鑄鐵復合閘門；鋼閘門、汕頭水利鋼制閘門廠家、不銹鋼閘門、球磨鑄鐵閘門，不銹鋼閘門，玻璃鋼閘門，拍門，鑄鐵拍門，玻璃鋼拍門，鑄鐵方閘門，黃山鑄鐵圓閘門廠家，閘門啟閉機，橡膠止水帶，橡膠止水，啟閉機，螺桿啟閉機，卷揚啟閉機，卷揚式啟閉機，直聯啟閉機，雙向鑲銅鑄鐵閘門，手電兩用啟閉機，河北鑄鐵鑲銅圓閘門廠家，手搖啟閉機，螺桿式啟閉機，啟閉機閘門，手電兩用啟閉機，側搖啟閉機，清污機，液壓啟閉機，封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，多種規格型號。渠道鑄鐵閘門價格、雙向鑄鐵鑲銅閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。 多年來，本廠產品在全國20多個省市、自治區廣泛應用于排灌、水電站、河道、水庫、污水處理廠等水利工程。全部產品必經驗收合格后準予出廠，使用壽命長，得到廣大新老客戶認可。
