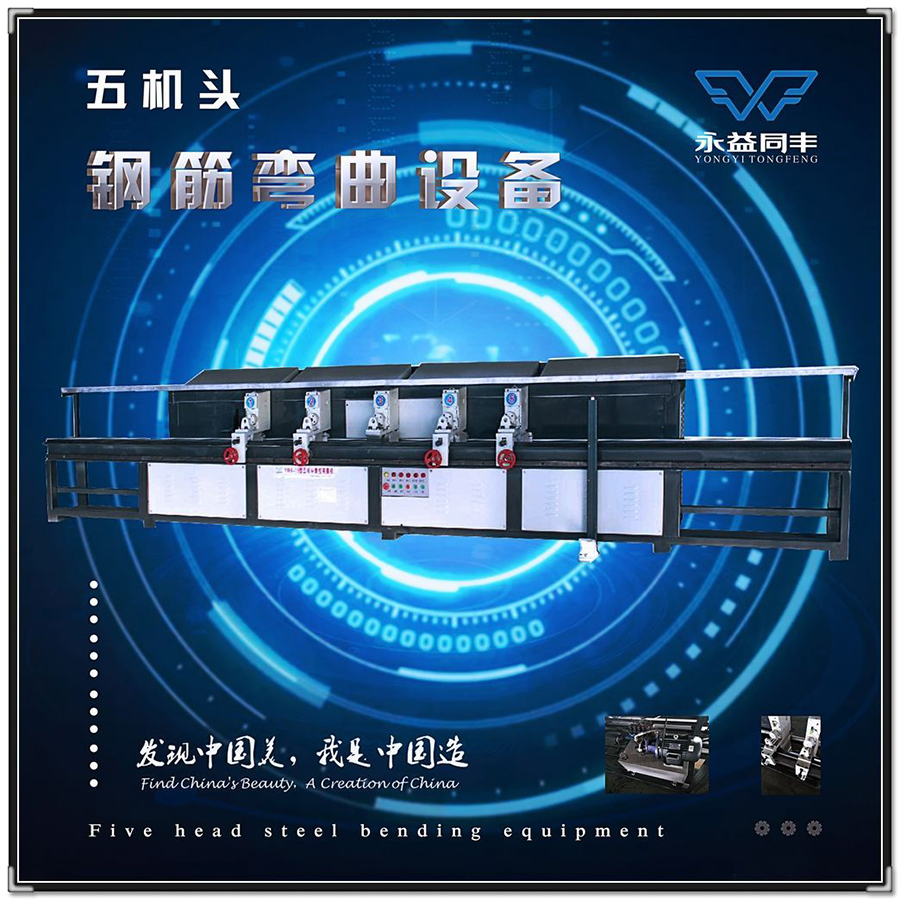

河南許昌市五機頭液壓彎箍機生產廠家
聯系人：劉經理 手機：18003869315 產品簡介： 機械五機頭整機為公司國家發明專利產品，產品性能要求根據現場加工用戶而設計研發，一經面世，受到了客戶的一致好評，該機采用最新研發的獨特結構，解決了現場加工鋼筋的不足。對于窄邊加工的優勢尤為凸顯，效率遠高于二機頭；又能取代五機頭完成普通方箍的加工工作。 機械五機頭可加工冷軋以及熱軋高強度鋼筋，運行速度快，耐用方便，對于任何鋼筋加工或路橋建設都是不可或缺的自動化鋼筋加工設備。 五機頭液壓彎箍機體結構及構成 1、調直部分：調直部分由19個調直輥組成通過電機三角帶輪傳動系統和減速機驅動調直輥，調直輥是由上下14輥和水平五輥組成，通過調整活動調直輥壓下量達到鋼筋調直。 2、液壓剪切部分：液壓剪切部分由4kw電動機驅動液壓泵、電磁閥、溢流閥，來控制切斷油缸。切斷裝置安裝在彎箍部分前端，工作時由彎箍部分行程開關給信號，已是切斷和彎箍同步運行。 3、電器控制裝置：電氣控制裝置電器主要由調直電動機、彎箍電動機、液壓系統電動機、電磁閥、控制臺、長度控制行程開關及線路組成。 4、自動彎箍裝置：彎箍機的彎箍裝置是由五個撥盤帶動五個彎曲點來完成，工作時長度行程開關給彎箍電機信號，由彎箍電機驅動撥盤來以次完成彎箍的每個動作。 產品特點： 1、本產品采取氣動加緊，、上料方便快捷，加緊牢固安全， 2、該機把傳統的水平彎箍轉變成垂直彎箍，有效的節約了空間。 3、該機一鍵式啟動一次成型，采用微電腦自動控制，帶有定位裝置，定位，一次裝夾可自動完成箍筋的彎曲，安全省力。 4、該機共五個彎曲中心，可自由組合，系統存儲多種箍筋形狀，可任意調用。 5、該機填補市場自動彎箍三級鋼、冷軋帶肋鋼筋效率慢的空白。速度快且不變形。對鋼筋無損傷，鋼筋合格率高， 6、操作簡單，工人只需簡單培訓就可工作，女工也可操作。 安裝步驟： 1、安裝本機時，要將整機平穩放好。 2、五機頭彎箍機與調直機安裝一起時必須找好調直機的中心線與彎箍機上的承料架調整在同一直線上。 3、使用本機請在各軸承油嘴、齒輪、等潤滑點加油，以防損壞該機零件，在以后的生產過程中應每班或經常檢查添加油脂。 4、液壓系統使用前，請先檢查是否注入46#或32#液壓油，設備內有2套液壓系統。 5、本機的電源線為無芯四平方電纜線，其中3根火線1根零線，另外1根（接地線）與機架膨脹螺栓連接（注：電源線過長時，需使用六平或以上的電源線）。 6、接通電源后，調好油泵電機的轉向。 7、調試本機時，首先要空機調試一下，把每一個工位分別實驗，確認無誤后方可彎鋼筋。 五機頭液壓彎箍機技術參數： 鋼筋直徑： &5-16 最大彎曲角度： 160度 最大箍筋邊長： 1650mm 最小彎箍邊長： 130mm 設備重量： 1600kg 額定功率： 2臺4kw 外形尺寸： 3600*1250*1050mm 工作檔位： 5個 最大生產能力： 2000多個/小時 最小異形彎箍邊長： 100cm 專利說明： 本機不使用氣泵，動力均采用電動機械及液壓。為避免傳統產品由于氣泵壓力不穩定或灰塵造成彎曲伸縮軸卡滯，經我公司技術人員，研發改良為機械傳動，并申請專利。 機器結構： 本機主要由：機架、液壓系統、油缸、彎箍機頭、電氣控制箱、腳踏開關等組成。 （1）機架：由主機框架上安裝彎箍機頭，由五套機頭組成。下部由5個大油缸和一個小油缸組成，另外安裝在軌道上面。機體后下方有兩套液壓油箱，配上14根油管，兩臺4kw點機以及配電箱組成，開關，和承料架組成，機架四面裝有百葉窗，便于電機通風散熱。 （2）彎箍機頭：由五套組成一部分，其中，中間機頭為固定，其余4個為可移動，機頭上面分別按裝齒輪，齒輪軸，彎箍頭，耐磨片，彈簧，軸承組合在一起，機頭上由調節、彎曲角度環，調節需要的角度。 （4）電箱系統：配電箱由電氣元件及PLC來組成并控制，由15個開關控制彎箍，每個機頭分別由3個開關組成，按在機頭的上、中、下兩個部分，控制整機，是由腳踏來啟動，腳踏上端安裝有急停開關。 （5）其他：導軌、滑輪、滑塊構成機頭滑動部分。 機器的安裝、調試及維修保養： （1）機器應安裝在堅固平整的水泥地面的基礎上（包括用調直機以及接料架）。安裝時應目測水平，不晃動，機器要接地，確保安全。 （2）機器安裝時離開墻面及其他的建筑物約1米左右的空間，以便保養檢修設備。 （3）機器安裝時，用4平（長距離需6平以上）五芯電纜線接入電控箱接線端，其中1條線（雙色線）應接地，防止漏電，確保安全。 （4）空試車：電源接通后，合上空氣開關，打到所需的工位上，然后啟動油泵，調好電機轉向，腳踏開關工作一次，然后在腳踏一次，整個工作完成，方可加負載（鋼筋）工作。 （5）工作時，首先選好工作檔位，工作檔位有五種開關。 分別為： 模式一 1# 模式二 1#、5# 模式三 2#、3# 模式四 2#、3#、4# 模式五 1#、2#、3#、4#、5# 選好工作檔位以后，調節你所需要鋼筋邊長，共五個機頭，中間3#機頭為不可移動，其余（1#、2#、4#、5#）為可移動機頭，定尺在機頭上方，比如：鋼筋是160mm*400mm，把2#移動到400mm，1#移動到560mm，4#移動到160mm，5#移動到560mm即可。調完尺寸以后，把1#、2#、4#、5#機頭鎖定，每個機頭的正前方都有螺絲，使用前必須鎖住，然后開始調節角度，每個機頭上面部有調節環，根據調節環任意調節所彎的角度，最后空載試機。 首先，腳踏開關一下，每個可以工作的工位中心軸往外出，出到前面的鐵板后自動停下，全部停穩后，腳踏開關一下，然后機頭分別工作，工作完成后，全部停止回到原點，這樣工作幾下，工作無誤后就可以帶負載工作。 (6)彎箍出來后，檢查所需的邊長角度是否正確，確認后，可以開始工作，在產生過程中，不要忘記記給潤滑點及活動關節加注機油和添加潤滑油，見軸承及潤滑一覽表。 （7）工作時請關好配電箱，防止灰塵進入。 滾動軸承表 序號： 數量 型號----------安裝部位 1 1200mm 1200mm--------彎箍機頭后邊 2 80-100mm 80-100mm------彎箍機頭前邊 3 22KW 15KW--彎箍機頭后變速齒輪箱兩側 4 800 個 /小時 700個/ 小時---彎箍機頭滑輪滾輪內 5 1600個/小時 1400個/小時---彎箍機頭滑動后導軌上 易損元件備注說明 1.所有軸承： 2.電器元件 3.齒輪及齒輪軸
|
