中型圓圖記錄儀，是我們引進和吸收國內外先進技術在原電子電位差計的基礎上研制的最新專利產品，是一種中等尺寸的弧線電機式記錄儀表，具有體積小、重量輕、性能可靠、刻度清晰、結構簡單、維修使用方便等優點。
中型圓圖記錄儀現場安裝
采用嵌入法，將儀表安裝在儀表盤上，接好接地線和220V電源線。注意熱電偶到儀表之間的訊號線，是采用和熱電偶相對應的補償導線，按正負極性接好（不允許用銅線代接）；熱電阻到儀表之間的訊號線要求具有較小且相同阻值的連接線，若有差導可在小阻值的導線上呂入電阻予以匹配，繼電器連接注意上下限的常開觸點和常閉觸點選擇接入，拔下壓線帽，將記錄紙裝入，記錄筆插在記錄筆桿上。

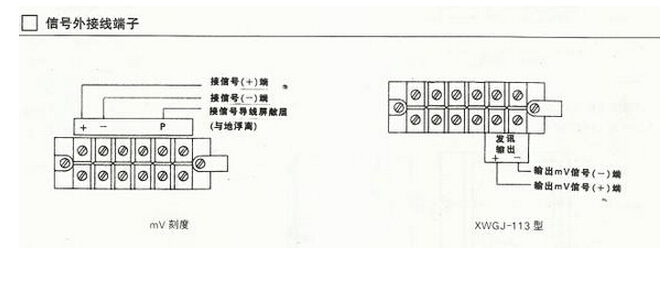

安裝接線圖如圖所示，
工作原理
中型圓圖記錄儀工作原理是被測參數首先轉換成直流電訊號，輸入到訊號模塊，進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸到如下三個回路當中，第一回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。
第二回路輸入到三位半數碼管，對輸入的訊號進行數碼液晶顯示，其最大顯示容量為±1999。
第三回路輸入到上、下報警電路系統，用戶通過手動實現該系統上、下限報警如下圖2所示，當顯示訊號低于下限設定點時則下限繼電器吸合，從而實現下限報警，當顯示訊號高于上限設定點時，則上限繼電器吸合，從而實現上限報警（上下限報警具有常開與常閉觸電輸出的特點）
