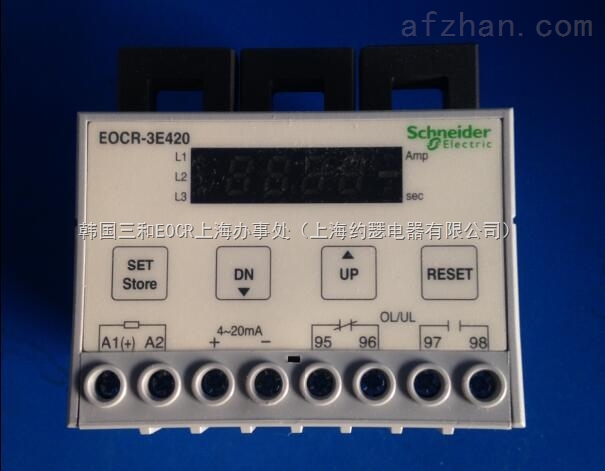

施耐德韓國三和,EOCR3E420-WRZ7,數顯電流繼電器
三和EOCR株式會社是韓國最大的電動機保護器生產企業，公司由金仁錫博士（施耐德電氣集團韓國首席執行官）于1981年建立。
2001年，為了把企業發展成全球性的、戰略性企業，隨后加入了法國施耐德電氣集團公司。
EOCR主要產品有電子式電動機保護繼電器，電子式過電流繼電器，電子式欠電流繼電器，電子式欠電壓繼電器，其它保護和監視裝置，電流互感器。
EOCR3E420-H13Q EOCR-3E420 EP 100 3CT 220（ONLY,EOCR3E420-H16Q EOCR-3E420 EP 100 3CT 110,EOCR3E420-H23Q EOCR-3E420 EP 200 3CT 220,EOCR3E420-H26Q EOCR-3E420 EP 200 3CT 110,EOCR3E420-H29Q EOCR-3E420 EP 200 3CT 24,EOCR3E420-H33Q EOCR-3E420 EP 300 3CT 220,EOCR3E420-H36Q EOCR-3E420 EP 300 3CT 110,EOCR3E420-WR3 EOCR-3E420 WR 220（ONLY）,EOCR3E420-WR3Q EOCR-3E420 EP WR 220（ONLY）,EOCR3E420-WR6Q EOCR-3E420 EP WR 110,EOCR3E420-WR9Q EOCR-3E420 EP WR 24
密集型設計
■ 3E420:配電板一體式安裝
■ FM420:配電板分體式安裝
■ 基于MCU（微處理器）的產品
■ 有顯示和記憶故障/跳閘原因的功能
■寬的電流調整范圍及報警輸出
■ 手動即時復位/電動遠距離復位
■ 多保護功能具有4-20mA輸出功能
■ 自檢功能
■ 失效-安全型/無失效-安全型工作模式可選擇
EOCR-3E420保護項目
| 保護項目 | 動作（跳閘）時間 |
| 過電流 | O-TIME |
| 欠電流 | U-TIME |
| 堵轉 | Lock:TIME后0.5秒以內；Stall:0.5、1-10秒 |
| 缺相 | 3秒以內 |
| 逆相 | 0.1-0.3秒 |
| 相不平衡 | 小于8秒 |
EOCR-3E420技術參數
| 電流設定 | 范圍 | ||
| 過電流 |
定時限：0.5-60A，大于60A使用外部CT 反時限：0.5-32A，大約32A使用外部CT |
||
| 欠電流 | Off/0.5-小于“OC”設定值 | ||
| 相不平衡 | 5%-50%/Off | ||
| 時間設定 | 啟動延遲時間（dt） | off-200秒可調整 | |
| 過電流跳閘延時（ot） | 0.2-30秒 | ||
| 欠電流跳閘延時（ut） | 0.5-30秒，定時限，如“UC”為Off ,那么“UT”自動設置為Off | ||
| 誤差 | 電流 | 1<1A:±0.05A，1》1A：±5% | |
| 時間 | t《3s:±0.2s,t>3s:±5% | ||
| 控制電源 | AC220V，±15%，50/60Hz | ||
| 功耗 | 小于7VA | ||
| 繼電器輸出 | OC/UC | 2-SPST | 3A/250VAC電阻性 |
| 環境 | 溫度 | 存貯 | -30-80℃ |
| 運行 | -20-60℃ | ||
| 濕度 | 無結露狀態30-85%RH | ||
| 模擬輸出 | 4-20mA | ||
| 顯示 | 7段LED | 三相電流、跳閘原因、運行時間 | |
| 動態幅值指示棒 | 負載系統為電流設定值的（50%-100%） | ||
| 絕緣 | 絕緣 | 外殼與線路間 | 大于DC500V 10兆歐 |
| 耐壓強度 | 外殼與線路間 | 2KV 50/60Hz 1分鐘 | |
| 輸出接點間 | 1KV 50/60Hz 1分鐘 | ||
| 線路間 | 2KV 50/60Hz 1分鐘 | ||
施耐德 韓國三和EOCR-3E420/FE420 典型參考圖/接線圖/安裝尺寸圖
