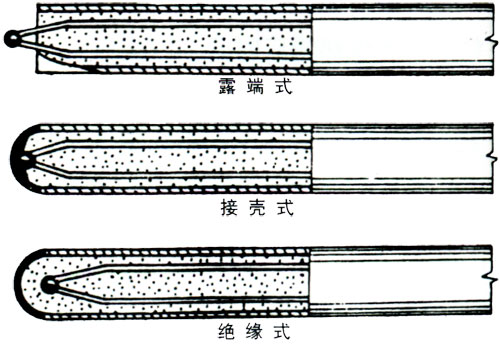

鎧裝熱電偶基本形式
露端式：熱響應時間短；適于測量發動機排氣等 要求響應快的溫度測量；機械強度較低。
接殼式 ：熱響應時間短；公稱壓力大（可達34MPa）;不適用于有電磁干擾的場合。
絕緣式：熱響應時間較前兩種長，使用壽命長；抗電磁干擾；在對熱響應時間無特殊要求的場合多采用此種形式。
分離式：雙支，避免信號干擾，其特點同絕緣式。
如圖所示，

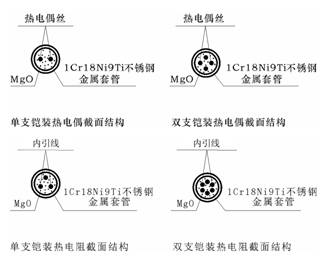

基本結構
鎧裝熱電偶主要由接線盒、接線端子和鎧裝熱電偶元件等組成基本結構，并配以各種安裝固定裝置。安裝固定型式 固定裝置是供用戶安裝時使用。鎧裝熱電偶有：無固定裝置、固定卡套式，可動卡套式，固定法蘭式，可動法蘭式五種結構型式。固定卡套式只供一次性固定使用，可動卡套式可做多次固定使用
測量端(熱端)結構形式
金屬熔體快速鎧裝熱電偶的檢定方法及裝置。該裝置主要由一能容納兩只被測偶端部石英管的扁加熱線圈、兩只與被測偶形狀相同的鎧裝熱電偶及相應的控溫顯示輸出裝置構成。檢定方法是首先利用兩只校準熱電偶找出扁加熱線圈中使這兩只校準偶熱電勢相同的點，用被檢偶取代其中的一只校準偶，在其它條件不變的情況下，待被檢偶的讀數穩定后與校準偶的讀數相比較即可知被檢偶的量值是否準確。此方法提供了快速測溫熱電偶的實驗室檢定手段，可對快速測溫熱電偶在多個溫度點上進行測試并作出全面的評價。
其特征在于：a、該裝置是由一扁加熱線圈、一對校準鎧裝熱電偶及控溫顯示輸出裝置構成。b、檢定方法是先將兩只校準熱電偶從加熱線圈兩端相對插入，使鎧裝熱電偶熱端接觸，通過改變校準熱電偶在加熱線圈中的位置使兩只校準熱電偶的熱電勢相同，用被測快速熱電偶取代其中一只校準熱電偶，讀取其穩定狀態下的熱電勢值與校準熱電偶熱電勢進行比對即可知被測快速鎧裝熱電偶的準確度。
