簡介:

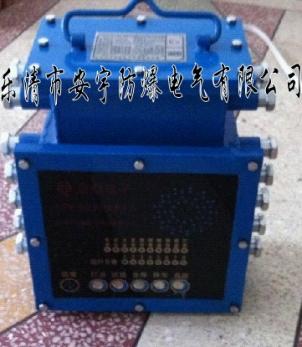

KHP128礦用帶式輸送機綜合保護裝置是根據煤炭部關于完善井下皮帶運輸機保護有關文件的要求而設計的，在進行了大量的井下實地調查及試驗后，對現有的皮帶機綜合保護裝置進行了優化和改進，采用了高可靠的新型智能單片機，同時又聽取了大量的用戶反饋意見，使本產品智能性、可靠性、先進性及操作方便性等與同類產品比較都有了大幅度的提高。
KHP128礦用帶式輸送機綜合保護裝置 主要技術參數
1、主機隔爆型式：礦用隔爆兼本質安全型。
2、各種傳感器為礦用本質安全型， 標志：ibI (150℃)。
3、電器參數：
a、額定輸入電壓：AC220V,127Ｖ,３６Ｖ；
b、電壓允許波動：75%-110%；
c、本安輸出最高開路電壓：ＤＣ１２Ｖ；
d、本安輸出最大短路電流：DC4mA；過流保護整定值1.2A；
e、本安輸出外部允許分布電容：0.1PF/KM；
f、本安輸出外部允許分布電感：1mh/KM；
g、防爆標志：Exdibl(150℃)；
h、繼電器輸出節點容量：AC36V/5A；
i、速度、溫度、煙霧傳感器為有源器件，其額定電壓為12 V，靜態電流小于180mA,最大動作電流小于220mA；其余傳感器為無源器件，其動作時電流不大于5mA（包括煤位、跑偏、急停、撕帶傳感器）；
j、集中控制信號小于12V，0.5mA；
k、揚聲器工作電壓：12V，電流30mA，輸出功率小于2W；
l、各傳感器連線不超過1000米，集控線不超過1000米，分布電容小于0.1PF，分布電感小于1mH；
m、組合參數：12V430mA。（煙霧傳感器、速度傳感器、溫度傳感器）；
n、本安電路最大短路電流：4mA；
o、本產品外形尺寸：320×120×330；重量小于15KG；
p、集中控制臺數：8臺。
KHP128礦用帶式輸送機綜合保護裝置 功能及技術特征
本產品具有集中控制和單機控制兩種方式。集中控制時具有連鎖功能，即 某一臺停機時，向其供煤的皮帶機停機；具有逆煤流延時順序起車功能，延時時間為10秒±5秒。本產品作為集中控制不超過八臺。在手動控制下，配接開停傳感器可實現順煤流延時順序起停車。
無論在集中控制方式或手動方式下，本產品均有起車延時功能、語言報警功能、故障停車保護功能、保障顯示功能、故障語音報警功能、故障自鎖功能、全縣系統狀態對位顯示功能，全線聯系及對講功能。
各種功能及保護特性如下：
1、集中控制功能：
（1）、正常起車：當多臺監控儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）可以控制下一臺延時起車，延時時間10S±5S，延時期間具有預警功能；同時全線的系統狀態指示對各臺監控儀的起停狀態對位顯示。
（2）、正常停機：當多臺監控儀聯機并置于集控方式時，（首臺置手動方式）、首臺（或前臺）停車，下一臺聯鎖停車，停車12秒延時。同時，故障停車那一臺向全線送出故障語音報警信號；全線的系統狀態只是對各臺的起停情況作對位顯示。故障停車的監控儀處于故障自鎖狀態。只有在故障解除后（按下一臺的故障臺的停車按鈕），故障停車的皮帶才可再接受起車信號重新起車。
2、單臺控制及保護功能：
本產品位手動工作方式：即作為單臺使用時，其起車和停車受本臺面板上的起車和停車按鈕控制，而不受上一臺的控制。同時，可集中控制下一臺的起車和停車（下一臺置為集控工作方式）。
3、各種保護功能：
（1）、速度保護(GSC5速度傳感器)：當皮帶機運行時，從動滾筒安全不轉，連續超過5-10S時，低速故障報警信號延時保持約2S ±1S。
（2）、堆煤保護(GUJ30堆煤傳感器)：當煤位傳感器的導桿偏離中心線45°±5°時，延時13秒，實現故障保護停車。
（3）、跑偏保護(GEJ30跑偏傳感器)：當跑偏傳感器的導桿偏離中心線15°±5°時，經延時10S ±5S，實現跑偏故障保護。
（4）、煙霧保護（GQQ0.1煙霧傳感器）：當產生煙霧時，煙霧傳感器將此信號送給主機，立即實現煙霧保護。
（5）、溫度保護（GWD75溫度傳感器）：當監測點溫度超過溫度傳感器的設定溫度時（＋80℃），本產品立刻實現溫度故障保護。
（6）、沿線緊急停車保護（KHJ0.3急停開關）：當沿線的某一緊急停車開關被接通時，本產品立即實現停車保護功能。
（7）、撕帶保護（GVD300撕裂傳感器）：當運輸帶撕裂時，撕帶傳感器把電信號傳給主機，主機立即實現停車保護功能。
各種故障在本儀器上均具有相應的指示，同時發出語音報警。保護后均處于故障自鎖狀態，并發出相應的語音報警聲。
4、每臺的主機通過手持式話筒可以實現半雙工對講，同時具有聯系打點信號的功能。
KHP128礦用帶式輸送機綜合保護裝置 使用方案:
1、皮帶機五大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器；
2、皮帶機六大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關；
3、皮帶機七大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關，撕裂傳感器；
3、皮帶機八大保護：堆煤傳感器、溫度傳感器、速度傳感器、跑偏傳感器、煙霧傳感器、雙向急停開關，撕裂傳感器，超溫自動灑水裝置；
注：以上是常用的配套保護使用方案；另外還可配其它保護傳感器如下：
GVD300撕裂傳感器、DF20礦用防爆電磁閥、RFMH超溫自動灑水裝置(物理式或機械式)等保護元件。
