很多朋友對空氣錘和沖床的工作原理不是很了解，今天就和萬匯機械的小編一起來看下吧。
世界上很早就有鐵匠這類藝人（圖3-74），他們使用錘子鍛打加熱的鐵器。工業化時期，人們就想到使用機器完成這一工作，隨后人們?cè)O(shè)計出空氣錘，沖床。
圖3-75是一臺簡易沖床，其工作原理是電動機帶動帶輪旋轉，鍛工腳踩踏板，通過離合器使帶輪軸與曲軸連接，將旋轉運動和動力傳遞給曲軸，曲軸的拐部連接連桿驅動滑塊在導軌上下運動，鍛打工件。其動作模仿鐵匠鍛打工件的動作。

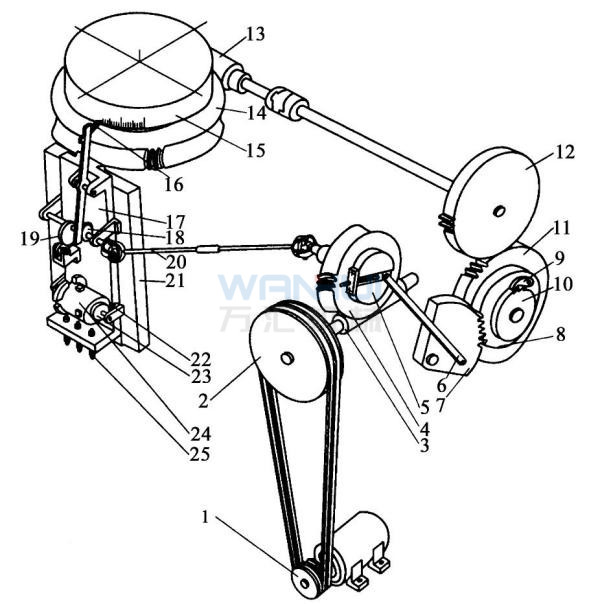

圖3-72 圓盤刻度機的機械系統1、2—帶輪；3、13—蝸桿；4、14—蝸輪；5—曲柄；6—連桿；7—齒扇；8、11、12—齒輪；9、22—棘爪；10、23—棘輪；15—工件；16—刻刀；17—滑板；18、19—凸輪；20—雙萬向節；21—機架；24—定位鼓輪；25—定位螺釘
圖3-73 臺鉆
圖3-74 鐵匠工作圖
圖3-75 簡易沖床對于大型工件，一般使用空氣錘，即大型沖床。圖3-76中空氣錘電動機通過減速器減速增加扭矩，減速器輸出軸連接曲柄，帶動連桿推動壓縮缸活塞在氣缸中運動，利用帕斯卡原理，工作缸中的活塞連接錘頭鍛打工件。
圖3-76 空氣錘
圖3-77 木匠刨木條

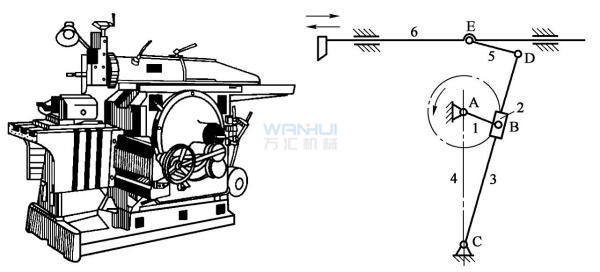

圖3-78 牛頭刨床1—曲柄；2—滑塊；3—導桿；4—機架；5—推動桿；6—刨刀滑塊
