一、方案背景
一氧化碳的危害
一氧化碳(CO)是煤、石油等含碳物質不完全燃燒的產物，是無色、無味、無刺激性的有毒氣體。
由于世界各國交通運輸事業、工礦企業不斷發展，煤和石油等燃料的消耗量持續增長，CO的排放量也隨之增多。
人體吸入CO后會結合血紅蛋白生成碳氧血紅蛋白導致人缺氧。最常見的一氧化碳中毒癥狀，如惡心，嘔吐，頭暈，疲勞和虛弱的感覺，暴露在一氧化碳中可能?chē)?yán)重?fù)p害心臟和神經系統，會有后遺癥。
行為規范
近年來，國家和地方對地下車庫CO檢測系統也加以重視。據了解，國家標準《綠色建筑評價標準》GB/T50378-2014版條文中8.2.13規定：“地下車庫設置與排風設備聯動的CO監測裝置”；《北京市綠色建筑評價標準》DB11 /T825-2015版條文中第4節住宅建筑部分4.5.15和第5節公共建筑部分5.5.13，均規定“地下車庫設置與排風設備聯動的CO監測裝置”；《江蘇省綠色建筑設計標準》DGJ32TJ76-2009版條文中8.6.3規定：“設有機械通風的地下車庫應對CO濃度進行實時監測和控制”。
除此之外，還有深圳等城市也均有提及相關內容。以上標準均適用于新建、改建及擴建的住宅建筑，辦公、商場和旅館的公共建筑。
地下車庫CO
隨著私家車輛及地下車庫的普及，室內車輛尾氣的排放嚴重影響室內空氣質量，而尾氣中主要成分之一就是一氧化碳（CO）。地下車庫一氧化碳的產生主要源自于汽車發動機，當發動機怠速運行時，由于汽油燃燒不充分，會產生含有大量CO的尾氣。地下車庫屬于密閉環境，車輛進出比較頻繁，所排放的尾氣也不易排出，極易積累大量CO氣體，導致地下車庫內彌漫著嗆鼻的氣味，損害人的身體健康。因此地下車庫內應配有送、排風系統，用新鮮空氣進行置換，安裝地下車庫一氧化碳濃度監測系統。
二、方案簡介

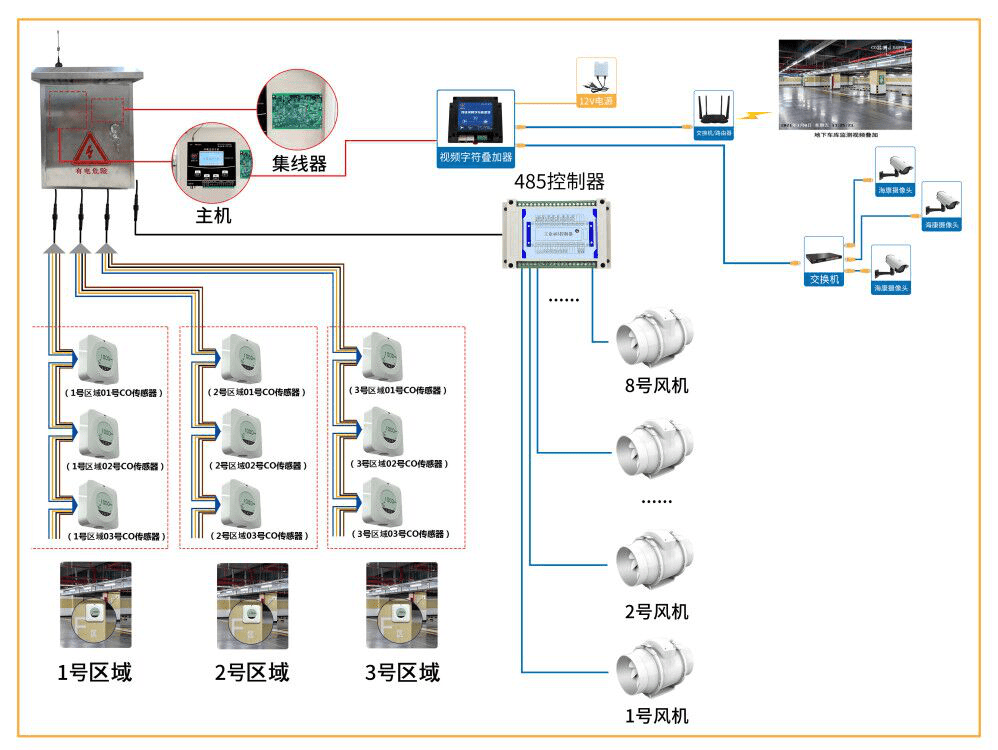

地下車庫CO監測系統由co數據采集設備、環境監控主機、視頻監控系統（視頻字符疊加器+攝像頭）、環境監控平臺、485控制器（聯動風機）組成。
三、方案組成

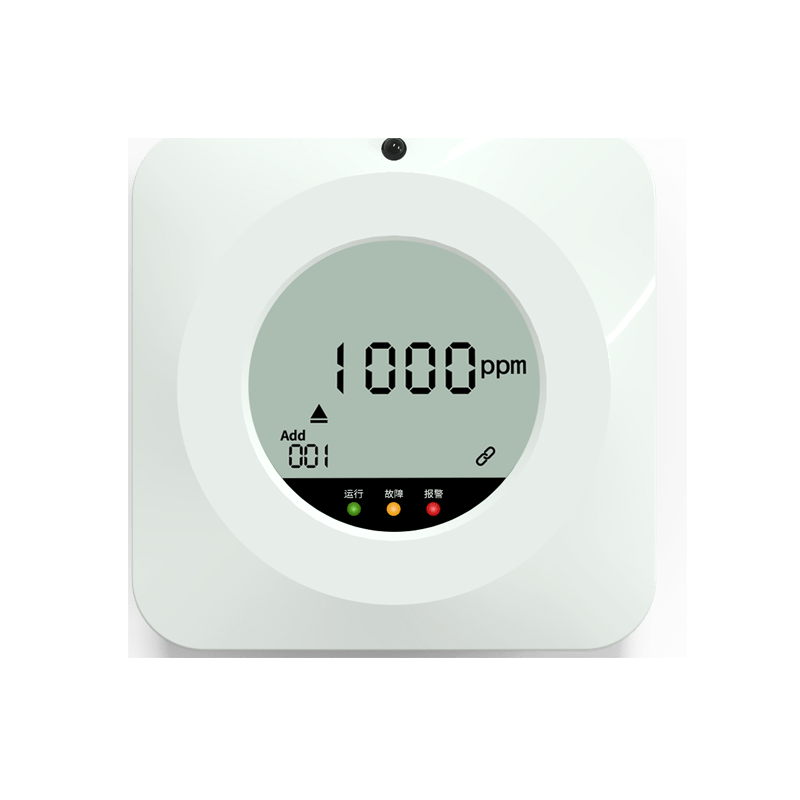

110液晶氣體變送器
是我公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數。
功能特點如下：
1、內部采用品牌電化學傳感器，穩定耐用
2、高品質液晶顯示屏，現場可直接查看數值
3、支持多種氣體檢測，且量程可定做，采用遠程紅外遙控技術，無需拆卸即可修改參數
4、485通信接口標準ModBus-RTU通信協議，地址、波特率可設置，通信距離最遠2000米
5、當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生

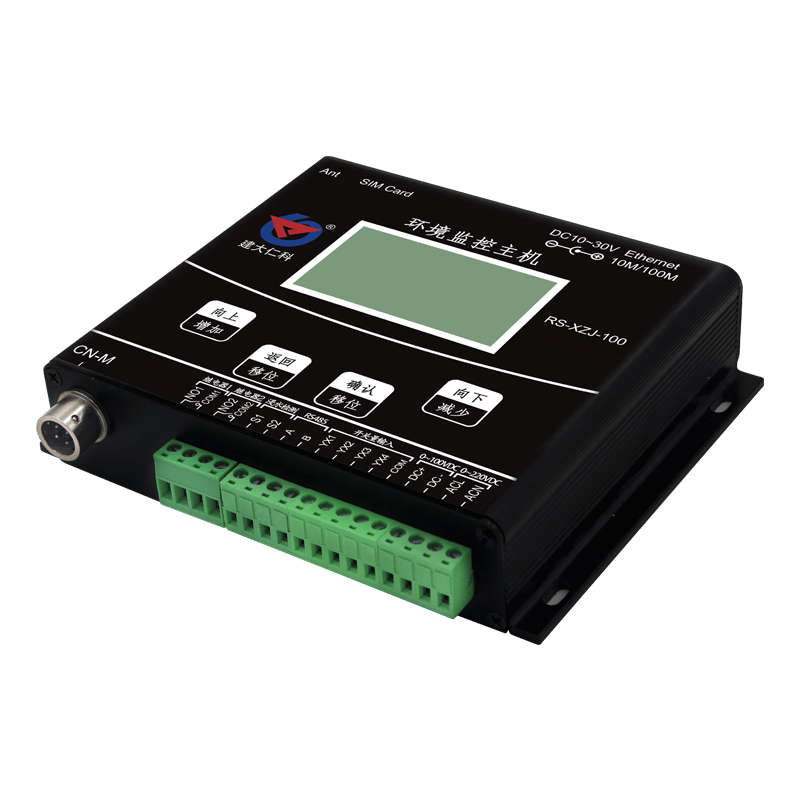

環境監控主機
為保證地下車庫的安全、穩定、高效運行，有必要對地下車庫進行24小時實時監測與智能化調節控制。此款設備可以方便、統一的監控各種傳感器的具體參數，是一臺簡單實用的智能監控主機，只需要接入網絡，按向?qū)Ш?jiǎn)單配置，就可以使用。可及時發現地下車庫監測系統中安全隱患，智能告警。
功能特點如下：
1、內置數據存儲，可存儲 52 萬條記錄
2、1路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺
3、帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米
4、1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳監控軟件平臺
5、具有 1 路 ModBus-RTU 主站接口可接入司所有類型的 485 變送器。

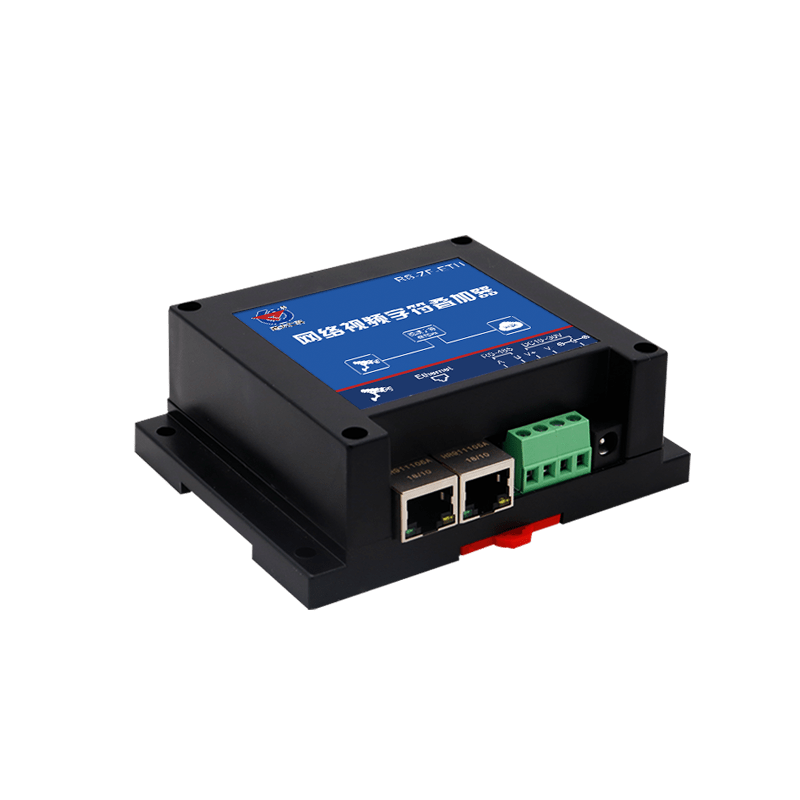

網絡視頻字符疊加器
是我司專為市面通用標準 Modbus-RTU 通訊模式 485 設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設 備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點如下：
1、支持DC10~30V寬電壓輸入，字符顯示位置全顯示屏可調
2、匹配所有標準Modbus-RTU通信設備，最多可同時支持4臺攝像機疊加
3、獨立軟件配置，功能強大，界面簡潔，操作簡單，最多可接入16臺485設備
4、攝像頭底層協議對接，不影響原有視頻信號，實時顯示監視現場的數據變化
5、支持任意中文、英文、標點顯示，每行最多可顯示22個漢字或44個字符

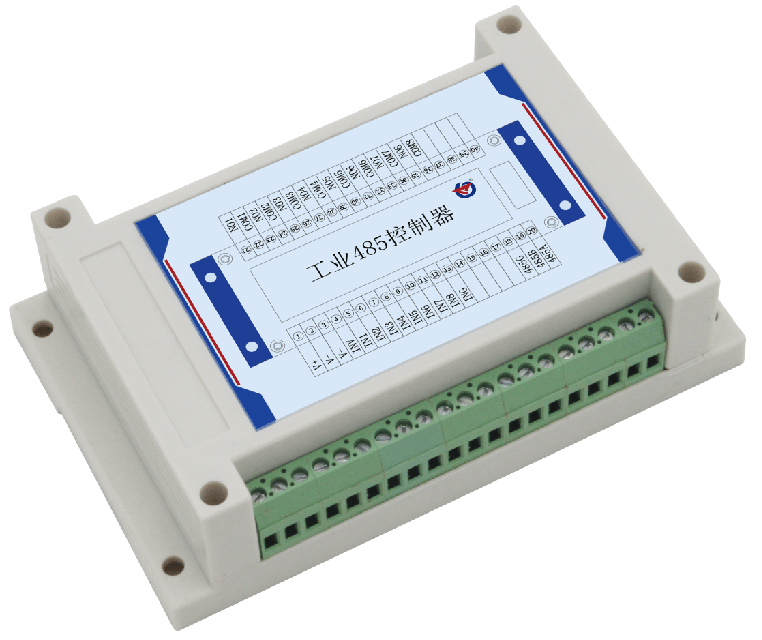

485控制器
485控制器采用標準的35mm卡規安裝，使用方便。廣泛應用于：家居智能開關控制、酒店智能開關、賓館智能電器控制、商場智能開關、公司廠 房智能開關、網吧定時管理、卡拉OK計時控制、物聯網、工控設備、測試設備電源控制、 路燈管理、智能管理，集中電源管理等。
功能特點如下：
1、8個輸入點可匹配任何形式的開關量（有源、無源)。
2、8個輸出點可通過指令整體同步控制或獨立單點控制。
3、標準RS485接口，Modbus-RTU協議，方便二次開發。
環境監控云平臺
環境監測云平臺是旨在為用戶提供便捷的服務而專門開發的網頁登錄平臺，云平臺部署于公網服務器，可方便的接入我司多種產品，客戶無需具備公網IP或者域名解析服務，也無需自行架設服務器，省去了服務器的維護費用。
環境監測云平臺能夠監測地下車庫CO的實時數據和監控畫面，支持分析、查看以及導出歷史數據、遠程設置氣象站數據參數等功能，支持電腦網頁端、手機APP和微信公眾號多種登錄方式。
打開電腦的瀏覽器輸入“www.0531yun.cn”，便可進入云平臺的登錄界面。輸入用戶名、密碼及驗證碼，一般初始化密碼與用戶名一致。
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測。通過手機APP“云控通”可一鍵控制上萬個設備，支持視頻查看、設備故障/異常報警，支持離線告警功能，支持實時數據查看、歷史數據查看，還可連接藍牙打印機進行數據打印，功能強大。
本地軟件平臺
RS-RJ-K監控平臺是一款環境監控平臺軟件，軟件可運行在WIN Server 2008、WIN7、 WIN8、WIN10等操作系統，具有支持語音報警、郵件報警、短信報警。支持設備名稱自定義，數據單位、轉換函數自定義，支持遠程Web訪問，設備分權限管理。
四、功能特點
1.電子地圖
2.超限告警
3.二次開發
4.實時監控
5.移動監管
6.系統管理
7.歷史數據查詢
8.實時視頻查看
