一、方案背景
隨著信息技術的發展，計算機系統及通信設備數量與日俱增，規模越來越大，中心機房、IDC等已成為各大單位業務管理的核心場所。為保證機房的安全正常工作，與之配套的動力系統、環境系統、安防系統、消防系統必須時時刻刻穩定協調運行。如果機房動力及環境設備出現故障，輕則導致計算機宕機，重則導致數據丟失等嚴重后果。因此，一套可對機房進行24小時實時監控的系統非常重要。
二、方案介紹
建大仁科機房環境監控系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感技術等構成的環境監控系統，提供一種以計算機技術為基礎、基于集中管理監控模式的自動化、智能化和高效率的技術手段，主要由機房監測終端、環境監控主機以及環境監測平臺（云平臺或本地平臺）組成，監測內容包括溫濕度、煙感、空調、漏水、紅外、市電供電等，實現機房的集中監控、遠程操控、數據實時查詢、故障告警等功能，為機房高效的管理和安全運營提供有力的保證。

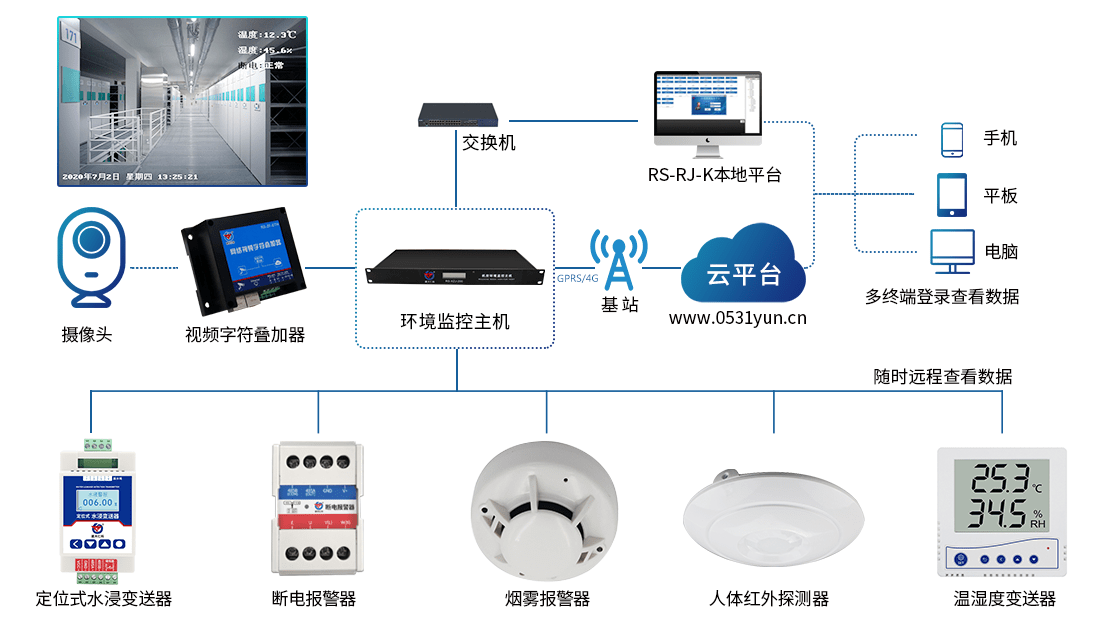

方案拓撲圖
三、方案組成
建大仁科機房環境監控系統的監測終端包括：定位式水浸傳感器、斷電報警器、煙霧報警器、人體紅外探測器、86殼溫濕度變送器、視頻字符疊加器。

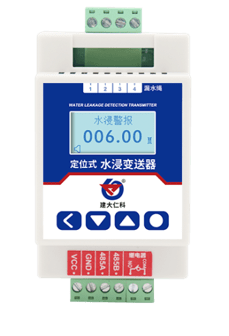

定位式水浸變送器
機房環境線纜眾多，稍稍出現漏水就可能導致電極工作氧化靈敏度下降，水浸檢測必不可少。RS-SJ-DW-N01R01-1定位式水浸變送器采用128*64高清顯示液晶屏，感應靈敏，能實時檢測機房內有無漏水狀況、準確上報漏水的具體位置。
1.變送器有繼電器報警、485方式報警、聲音報警、LCD屏顯報警等多重報警功能
2.具有斷線提醒功能，當因為磨損老化、動物咬損等情況導致漏水繩斷開時能及時報警提醒。
3.可以設置水浸檢測時間，即漏水后多久可以告警。
4.供電電壓：10-30V DC 安裝方式：卡軌安裝

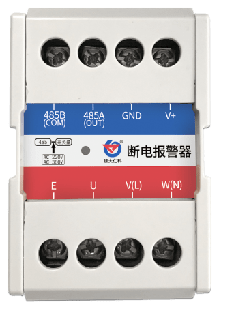

斷電報警器
RS-DD-*斷電報警器采用卡軌式外殼，既可壁掛安裝也可現場安裝于標準DIN35mm導軌。報警器能夠進行單相電斷電檢測，三相三線、三相四線斷電及缺相檢測，二十四小時不宕機，能長期穩定運行于機房環境中。
1.供電：DC10-30V
2.功耗：繼電器輸出 1.2W；RS485輸出 0.4W
3.檢測電壓：單相、三相三線制、三相四線制
4.變送器電路工作溫度：-20℃~+60℃，0%RH~80%RH

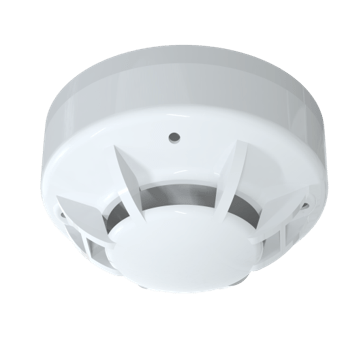

煙霧報警器
對于機房環境來講，火災易引起爆炸，是極其嚴重的災害，必須要做到實時監測。RS-YG-N01光電感煙火災探測報警器能夠探測火災時產生的煙霧，報警器內置蜂鳴器，報警后可發出強烈聲響，以便相關人員及時采取措施，避免不必要的損失。
1.采用微處理器，自動溫度補償；
2.內置蜂鳴器，報警后可發出強烈聲響；
3.360°探測，吸頂安裝，防拆盒蓋；
4.采用標準的485信號輸出，ModBus協議，支持二次開發。

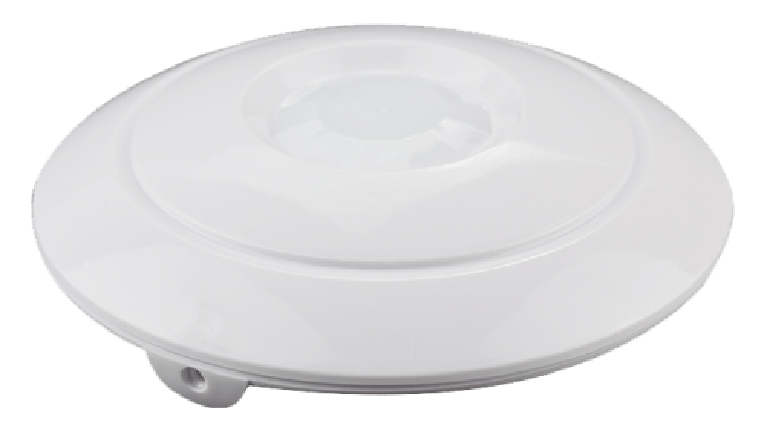

人體紅外探測器
RS-HW-N01紅外探測器采用吸頂式安裝，360°無死角探測，采用先進的信號分析處理技術，具有超高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測人體的活動，如現場有動態移動，則會產生報警。
1.具有自動溫度補償功能；三種報警延時輸出可選；
2.采用8-bit低功耗CMOS處理器；標準的Modbus-RTU協議，可二次開發；
3.抗RFI干擾：20~1000MHZ（如移動通信）。
4.探測角度：360° 安裝高度：2.5~6m
5.探測范圍：直徑 6m(安裝高度 3.6m 時)
6.報警持續時間：30s、10s、5s 輸出可選

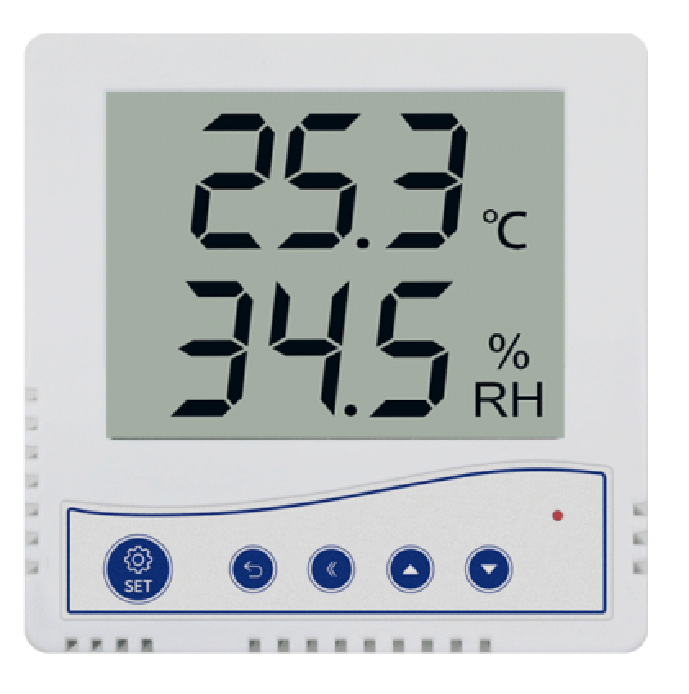

86殼溫濕度變送器
RS-WS-N01-1-*86殼溫濕度變送器采用瑞士進口的高精度傳感器，能夠監測機房環境溫濕度，實時顯示在液晶屏上，以便及時掌握環境變化。按鍵可設置四種參數上下限：溫度上限、濕度上限、溫度下限、濕度下限。
1.10~30V 直流寬電壓范圍供電；
2.采用高精度溫濕度測量單元，現場自校準，長期穩定性好漂移小；
3.探頭內置、外置可選，設備為標準86盒掛孔，適合測量室內環境溫濕度；
4.采用專用的 485 電路，標準 ModBus通信協議，通信地址及波特率可設置；
5.探頭內外置可選，廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所。

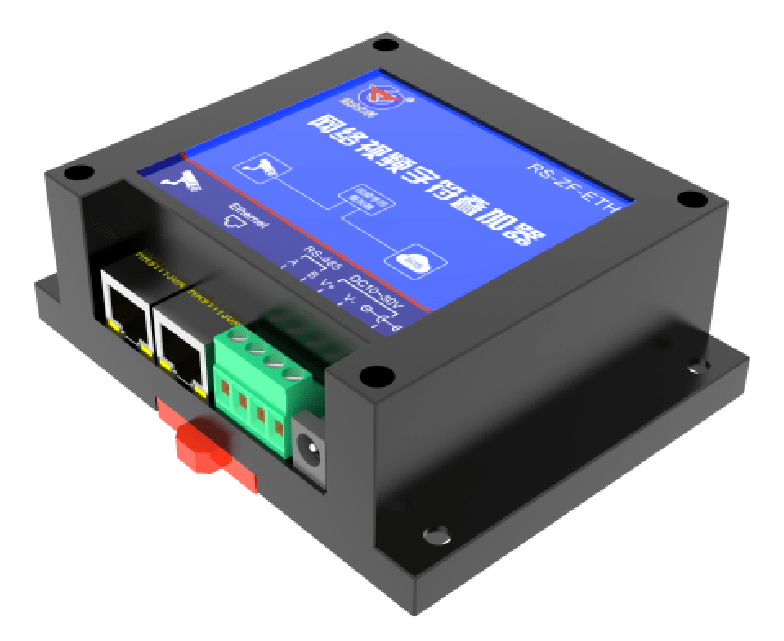

視頻字符疊加器
RS-ZF-ETH 網絡視頻字符疊加器是我司專為市面通用標準 Modbus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
1.可同時支持多臺攝像機的疊加使用。
2.每臺字符疊加器最多可同時支持 4 臺攝像機處理、16 臺標準 Modbus-RTU 通訊模式 485 設備。
3.攝像頭底層協議對接，不影響原有視頻信號，疊加信息位置可調節。
4.設備外形小巧美觀，占用空間小，安裝方式簡單便捷。

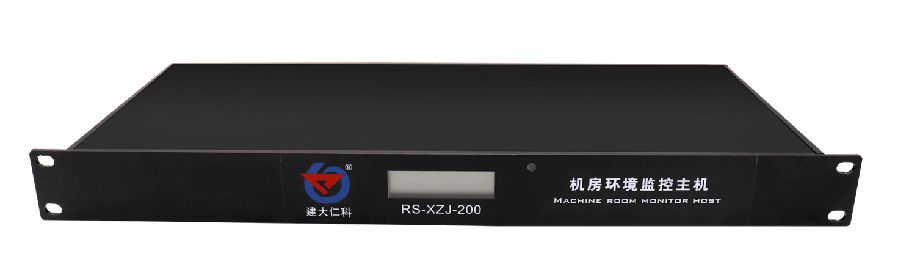

環境監控主機
機房環境監控主機是建大仁科專為計算機網絡機房、通信機房、蓄電池組機房等場景設計的一款多功能監控主機。設備為1U尺寸，采用機架式設計，可以適當地安裝在鐵質或鋁制的機架上，安裝方便迅速；設備擁有前置顯示屏，能夠設置輪顯報警，同時配有多功能遙控器，無需打開機柜門，遠程即可操作設置；支持“平安報”功能，到達設置時間時，系統會自動向用戶發送短信通知。
1.可通過RS485接口接入我司所有的RS485型變送器，還具有數據存儲（可達52萬條）、斷電續傳、多種報警方式等多種功能。
2.全金屬機殼防塵、防靜電、抗干擾性能強；
3.中文顯示屏幕，配有遙控器，無需打開機柜即可進行參數配置；
4.可自動識別 RS485 接口從設備是否工作正常。
環境監控平臺
為方便用戶使用，我司提供網頁登錄平臺（環境監測云平臺）、本地軟件監測平臺（RS-RJ-K）及移動監測平臺（云控通APP），用戶可以根據情況選擇合適的平臺上傳并查看數據。
環境監測云平臺
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對機房環境監測系統的監測點位置、設備類型和實時數據的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時維護，提高機房的穩定性和可靠性。
RS-RJ-K
RS-RJ-K監控平臺是我司推出的一款本地環境監控平臺，可接入我司所有的RS485型設備、所有類型的網絡變送器、集中器、主機，可實現數據的查看、記錄、存儲、語音報警、短信報警、郵件報警等功能。
本軟件平臺支持電腦、手機、平板等終端通過網頁查看溫濕度數據、下載Excel電子表格數據供打印，是監控行業廣泛應用的本地環境監控軟件平臺。
云控通APP
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測�？梢酝ㄟ^賬號密碼選擇登錄云平臺賬號或RS-RJ-K平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
三、方案功能
實時監控功能
機房環境監控系統可實時收集各設備的運行參數、工作狀態及告警信息，能實現遠程對監控現場對象進行方便的控制操作
告警功能
某參數超過安全值時,能提供界面報警、聲光報警、短信報警、電話報警、郵件報警等報警方式，并進行事件記錄，供調用和分析
手機APP監測
APP可移動在線監測環境數據，實時查詢�？啥ㄎ粓缶恢�，可對報警設備信息查詢等
安全管理功能
機房環境監控系統對所有的操作進行記錄，以備查詢；系統還可對值班人員的交接班進行管理； 并具有系統數據備份和恢復功能
報表管理功能
機房環境監控系統提供所有設備運行歷史數據、統計資料及曲線圖的查詢、報表、統計、分類、打印等功能，供機房運行維護人員分析使用
多級權限管理功能
機房內有多套系統運行,且屬于不同單位,為保證每套系統的獨立性及安全性，機房環境監控系統帶有多級權限管理功能。
