1 概述

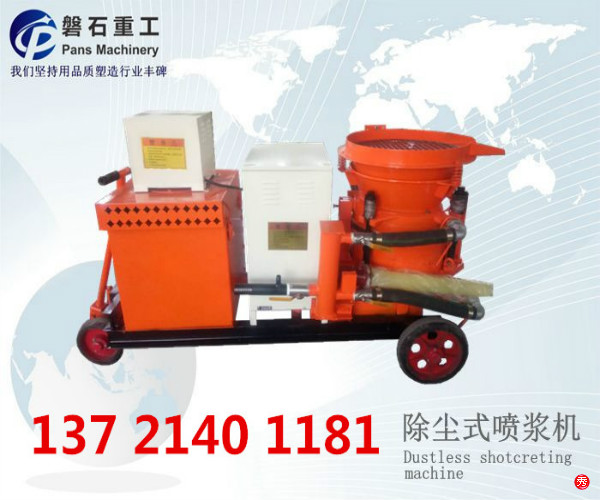

CPZ-6F型除塵式混凝土噴射機（以下簡稱噴射機）既可用于潮噴，也可用于干噴及各類纖維噴射作業，它具有技術先進、結構合理、性能穩定、操作維護方便、使用壽命長等特點，廣泛適用于隧道、涵洞、地鐵、水電工程、地下工程及煤礦高沼礦井巷道噴射混凝土施工作業；各種墻體加固噴射細石混凝土；各類工業爐窯、爐襯的耐火材料噴涂成型或修補；護坡綠化、土壤輸送和噴射。
2 主要技術參數（見表1）
（表1）
|
生產能力（m/h） |
6～7 |
集塵裝置 |
電機功率（KW） |
1.5 |
|
輸送距離（水平/高度）（m） |
200/30 |
流量（m/h） |
360 |
|
|
最大骨料直徑 |
≤20 |
全壓（MPa） |
1.5 |
|
|
輸料管內徑 |
φ51 |
轉子轉速（r/min） |
11 |
|
|
額定工作壓力（MPa） |
0.6～0.8 |
主電機功率（KW） |
7.5 |
|
|
耗風量（m/h） |
≤8 |
主電機轉速（r/min） |
960 |
|
|
上料高度 |
1.1 |
電壓等級（V） |
380 |
|
|
綜合回彈 |
≤20% |
外形尺寸 |
1785?900?1160 |
|
|
機旁粉塵濃度（mg/m） |
≤15 |
整機重量（Kg） |
900 |
|
4 結構及工作原理
4.1 工作原理
CPZ-6F系列噴射機的結構和工作原理如（圖1）所示，攪拌好的物料由配料攪拌機卸料口(或人工拌料和上料）經過振動篩網供入噴射機料斗1中，由撥料器2撥動注入轉子的直通料腔6中，隨轉子5旋流到出料口處，在這里從氣室13通入壓縮空氣，把物料吹入出料彎頭9，由旋流器10引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料管，到達噴頭再添加少量補充水分（潮噴時）或液體速凝劑（濕噴時）噴射出去。
4.2 結構
CPZ-6F系列噴射機主要是由驅動裝置、轉子總成、風路系統、噴射系統、電氣裝置、除塵裝置等部分組成。
