SP-155993
脫機信號輸入：該端接受控制機輸出的高/低電平信號，共陽極時低電平時電機相電流被切斷，轉子處于自由狀態（脫機狀態）。共陽極時高電平或懸空時，轉子處于鎖定狀態。 注：本驅動器可以通過修改程序實現對雙脈沖工作方式的支持，當工作于雙脈沖方式時，方向信號端輸入的脈沖被解釋為反轉脈沖，脈沖信號端輸入的脈沖為正轉脈沖。另外，標準共陽驅動器也可以修改成共陰驅動器。以上特殊需求需要客戶提前說明。

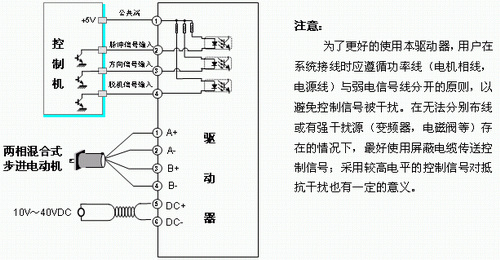

典型接線圖

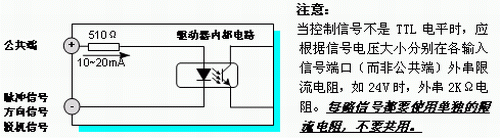

輸入接口電路
外形尺寸圖
