福州1000*1200鑄鐵閘門廠家安裝 1200*1500鑄鐵閘門價格重量關系
概述及用途
渠道閘門是我廠吸收國內外先進結構和工藝，而進行設計改進的一種給排水及污水處理的理想設備。本閘門的制造加工符合建設部CJ/T3006—1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1Mpa以下的用在管道口和交匯窖井、泥沙池、污水渠道、原站井水口，清水池等地方，用以截止疏通水流或調節水位。并與手輪式啟閉機組合配套使用。
結構特點：
本閘門是由門框、閘板、導軌、橡膠密封條、可調整密封機構等到部件組成。
本閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便、使用壽命長、適應性廣等特點。
渠道閘門詳細資料：
一、渠道閘門產品用途：
渠道閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合，作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水，清水，污水。
二、渠道閘門產品特點：
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封，密封效果好
力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。
手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。
電動操作:電動控制裝置，操作輕巧、易實現自控和遠控。
三、主要性能：
1、渠道閘門滲水量：正向0.72 L/min.m，反向1.25 L/min.m
2、渠道閘門水頭：正向10m，反向2.5m
3、工作介質：污水
4、安裝方式：渠道式或靠墻式
5、啟閉機型式：手輪式、手搖式或手電兩用式
福州1000*1200鑄鐵閘門廠家安裝 1200*1500鑄鐵閘門價格重量關系
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
主要閘門產品：
生產銷售：{鋼閘門}、{鋼壩閘門}、{鑄鐵閘門}、{不銹鋼閘門}、{鑄鐵鑲銅閘門}，{平面閘門}、{弧形閘門}，{拱形閘門}，{機閘一體式閘門}，{雙向止水閘門} ，{液壓閘門}，{插板閘門}，{疊梁閘門}等各種形狀、材質的水工閘門產品。 鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
鑄鐵閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部
鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位
弧形鑄鐵閘門（1000x1000)鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
用途:
工作原理

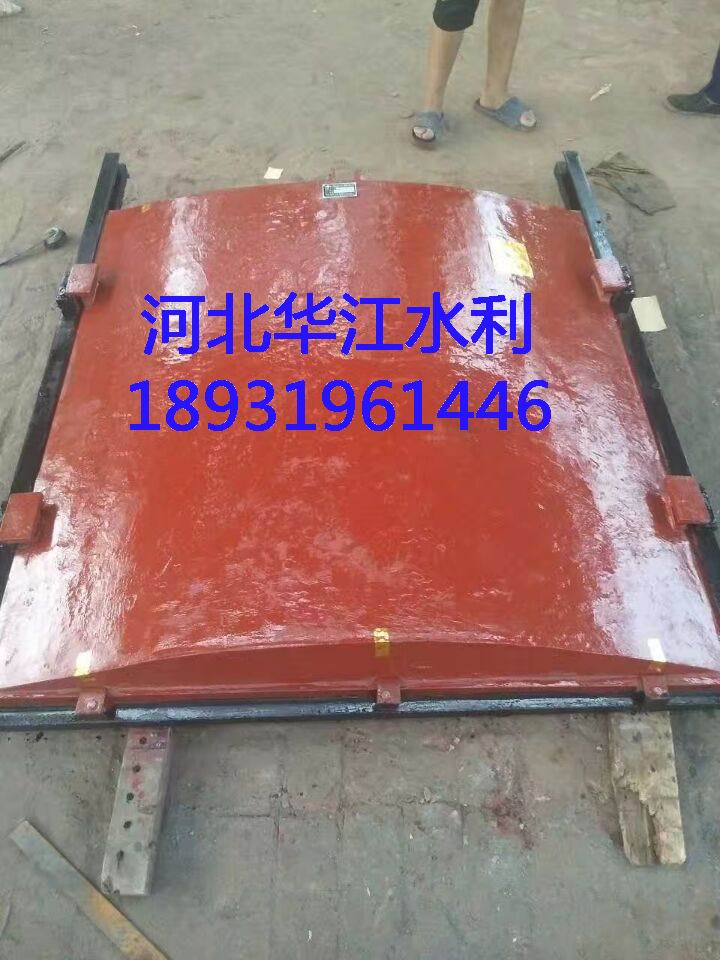

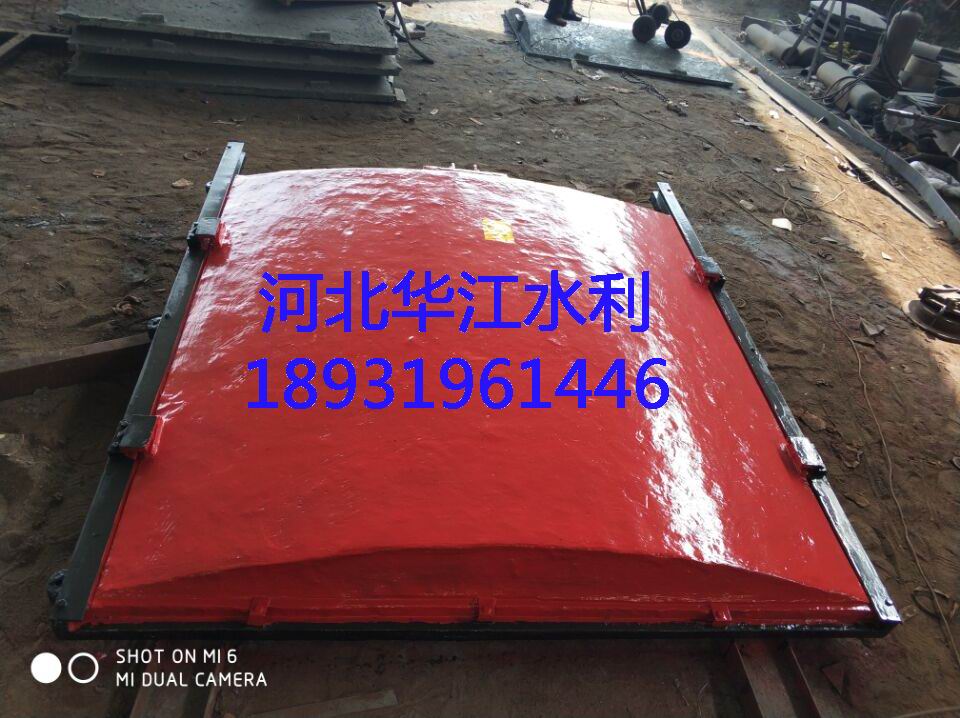

PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手?jǐn)Q緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后***后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
規格按用戶圖紙生產，也可為用戶設計圖紙。請致電洽談，按需定做。
鑄鐵閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好、安裝簡單、使用壽命長等優點，有單、雙向止水，止水采用精加工后自身或鑲銅、不銹鋼等方式止水.
PGZ鑄鐵拱形閘門是以優質鑄鐵為原料制造的一種止水閘門，它具有很強的耐腐蝕性能，止水密封好，裝置簡單，運用壽命廠等特性。PGZ整體和組裝式鑄鐵閘門是我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門構造合理，便于裝置，操作煩瑣，靈敏，易于管理、耐腐蝕。
閘門是水利水電工程中各種渠道上的控制性設備，普遍應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調理流量的作用。
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
一、PGZ鑄鐵拱形閘門裝置與調整：
1、在閘門裝置前,首先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。
3、裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，***后可停止二期澆注。
二、鑄鐵閘門的日常運用與養護
1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.
PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門
福州1000*1200鑄鐵閘門廠家安裝 1200*1500鑄鐵閘門價格重量關系
一、 使用范圍
鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
二、結構
鑄鐵閘門是由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。
三、 工作原理
鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
四、 技術特性
鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
五、 安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、 閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手?jǐn)Q緊。
3、 再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
六、使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
福州1000*1200鑄鐵閘門廠家安裝 1200*1500鑄鐵閘門價格重量關系
技術特性：
鑄鐵閘門從制作安裝、設計和驗收、原材料進廠、防腐蝕、工藝流程、零部件加工、成品銷售、質量檢驗及售后服務均執行國家標準。，經過水利部門《水工金屬結構質量》檢測中心地鑒定，，均以達到，水利工程的技術要求。制造精度和產品性能達到國內，同行業的先進水平！
鑄鐵閘門有啟閉靈活，外形美觀，結構簡單，安裝方便，操作安全，止水性能好，封水嚴密，且良好的不透水性，能承受較大的水壓力，耐腐蝕性強，控制水流好，摩擦力小，合理分配水量，使用壽命長，保證河道安全運行，維修的費用低等優點。
閘門主要由三部分組成:
①主體活動部分，用以封閉或開放孔口，通稱閘門，亦稱門葉；
②埋固部分；
③起閉設備。
閘門是堅固的柵欄，位在城門的信道上，必要時可以落下以堵住門口。城堡的城門是一個有內部空間的門房，乃防衛城堡的堅固據點。人們可以透過一條隧道從城門的信道到達門房。在隧道的中間或兩端，會有一層或多層的閘門。滾動的機械作用可在門房的上方吊起或落下閘門做扎實的防護。閘門本身通常為沉重的木制或鐵制欄柵，防衛者和攻城者則在閘門的兩邊射擊或刺戳。
湖州高壓鑄鐵閘門廠家 高壓閘門500*500規格廠家
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
主要構件：
1.門板
門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。
門板應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。
門板的厚度應在計算厚度上增加2mm的腐蝕裕量。
閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。
2.門框
門框應整體鑄造，在最大工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。
門框的厚度應在計算厚度上增加2mm的腐蝕裕量。
對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。
法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定
墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。
墻式閘門與墻面接合的門框表面，應保持平整。
門框（含導軌）的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。
3.導軌
導軌應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時，其導軌的頂端應高于門板的水平中心線。
導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造。
4.密封座
密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
5.吊耳或吊塊螺母
門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。
吊耳可與門板整體鑄造或用螺栓（螺釘）與門板連接。
墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。
墻式閘門與墻面接合的門框表面，應保持平整。
門框（含導軌）的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。
6.導軌
導軌應按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到最高位置時，其導軌的頂端應高于門板的水平中心線。
導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造。
7.密封座
密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
密封座的板厚，應符合表4規定。
8.吊耳或吊塊螺母
門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。
吊耳可與門板整體鑄造或用螺栓（螺釘）與門板連接。
引用標準：
GB 1176 鑄造銅合金技術條件
GB 1220 不銹鋼棒
GB 4216.2 2.5巴灰鑄鐵管法蘭尺寸
GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸
GB 4216.10 灰鑄鐵管法蘭及墊片技術條件
GB 6414 鑄件尺寸公差
GB 9439 灰鑄鐵件
YB 3211 涂漆通用技術條件
YB 3214 包裝通用技術條件
密封：
高壓鑄鐵閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
閘門特點：
高壓鑄鐵閘門是一種小型平板閘門，廣泛使用于取水輸水、市政建設，給水排水、農田灌溉等工程中，通常設置在渠道、涵管的進水口，用作工作閘門調節流量、控制水位，或用作檢修閘門關閉孔口擋水。有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成，門體和門框的材料為鑄鐵，一般整體鑄造、整體加工。 門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。 門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋件部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。 鑄鐵閘門一般設置有可調節的楔緊裝置，楔緊副（如楔塊與楔塊、楔塊與偏心銷等）分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。 鑄鐵閘門通常配置手動或電動螺桿式啟閉機，用于操作閘門的啟閉。鑄鐵閘門布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用，但鑄鐵閘門的造價比鋼閘門略高一些。鑄鐵閘門的耐腐蝕性強。門體和門框的材料采用鑄鐵，止水面可以鑲銅合金或不銹鋼等耐腐蝕材料，防腐能力強，特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。 鑄鐵閘門的止水面采用整體加工，止水效果好，金屬止水使用壽命長。閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。 河北省邢臺市新河縣聚財水利機械廠是專業從事水利機械啟閉機、閘門、清污機的設計制造安裝為一體的綜合性廠家。我廠具有完善的現代化管理模式，產品結構合理，性能可靠，物美價廉，確保向客戶提供高質量的產品和周到的售后服務。
調整安裝：
高壓鑄鐵閘門在安裝之前，必須要，檢查閘門最大外形尺寸，以及預留在二期澆筑水泥結構的基礎布置的孔口是否相符。基礎的布置孔口的四周的尺寸一定在于閘門 最大外形的四周尺寸二十厘米為最佳。鑄鐵閘門在安裝前。首先要檢查各各部位的連接螺栓是不是在裝卸或運輸中造成了松動。若有松動的現象，應該用板手將其擰緊。鑄鐵閘門在安裝前，首先應確定水流地方向。然后，必須較正閘門底的橫框上平面正確的高度位置。閘門底橫框的上平面一定高于河底（或是渠底）平面半米為佳。以防止水流沖擊。把雜木、石頭、泥沙等漂浮物，沖進閘門底橫框的槽內。導致閘門不能夠下降至相應的位置。影響止水的效果，再檢查兩邊立閘框和下、上橫閘框的連接處四周止水平面是不是錯位時。如果有錯位的，應該用扳手，松動連接處的螺栓。并同時將四周止水面，調整到同一個水平面內。再擰緊。閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
維修保養：
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或者啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
高壓鑄鐵閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
關于“華江”
新河縣華江水利機械廠位于董振堂將軍的故鄉河北省新河縣，是一家高科技民營企業。企業成立于70年代初期，主要從事“華江”牌水工產品的制造和研發，現有員工228人，各類高、中級專業工程技術人員近30人，技術生產工人180多人。并取得水利部頒發的生產許可證,螺桿啟閉機許可證號:sxk55-043-2212,卷揚啟閉機許可證:sxk55-044-2212,全國工業生產許可證號;xk07-001-00326.本廠占地面積14674平方米。公司擁有車、鉗、刨、銑、冷作、鈑金、鑄造等，工種齊全，加工能力和技術力量雄厚，并具備理化測試手段與儀器設備，銷售網點遍布全國。
河北新河縣華江水工機械廠是螺桿式啟閉機、固定卷揚式啟閉機、移動式啟閉機、（球墨）鑄鐵閘門、鑄鋼閘門、鋼制閘門、不銹鋼閘門、玻璃鋼拍門、清污機、格柵等水利機械和止水橡膠的專業生產制造廠家，并可滿足用戶特殊技術要求的設計制造。
“華江”售后服務：
1.質保期限內，因我方制造原因所引發的設備故障，我方負責無償保修；
因買方使用不當造成的損失或正常磨損，我方仍負責提供配件和修理，費用由買方承擔。
2.跟蹤服務，了解設備情況并做出相應處理。
3.培訓。在設備投入運行前，為買方培訓滿足二班運行的操作、維護、管理人員，并免費提供相應的培訓資料。
購貨須知：
1.本廠閘門供貨成套范圍為閘門、啟閉機、絲桿、傳動軸等。客戶應提供閘門安裝土建結構圖。
2.控制箱本公司可代為配置，訂貨時標明防護等級和啟閉機閘門控制技術要求。
3.閘門中心至啟閉機操作平臺H值由客戶提供。
4.安裝完后二次澆筑部分（地腳螺栓、墻管、門框與墻面間隙等）砂漿必須密實無滲漏。
5.閘門定位牢固可靠，傳動軸與螺桿在同一中心線上，閘門框的橫向水平度偏差和縱向垂直偏差均應小于2/1000。
6.閘門門板在閘槽內應能靈活起落，關緊時接觸緊密，位置正確，楔塊接觸均勻，緊密。
7.啟閉機應加注潤滑油，外露絲桿涂抹黃油，電驅動時必須使手輪脫扣以免傷人。
8.配合電器作好上下行程限位的調整，全行程上下數次，閘門應啟閉靈活，動作到位，無卡阻，突跳等異常現象。
