選擇華江鑄鐵閘門，閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
廈門農業水利800*800/1000*1000鑄鐵閘門廠家 一體閘門操作規范

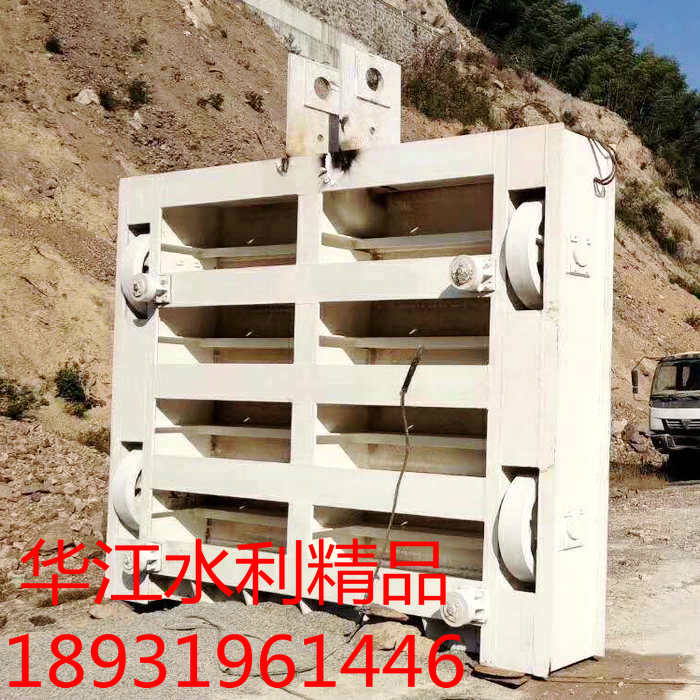

平面定輪鋼制閘門與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。

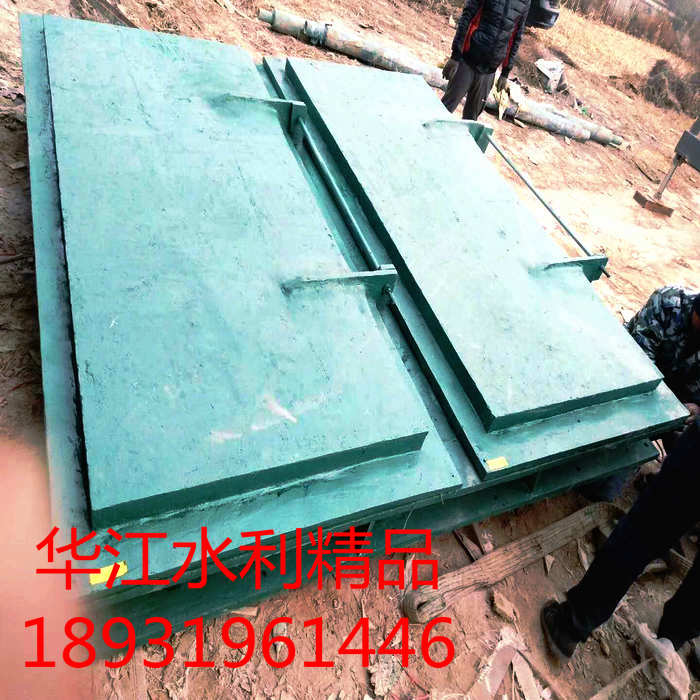

鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
（1）、閘門門葉防腐
我公司根據圖紙和本合同文件要求，制定防腐工藝和施工規程，并報監理人同意后實施。門葉制造成形后，應對外觀進行修整，磨平門葉焊疤、飛濺及焊縫余高，經檢驗合格后，運至噴砂現場進行噴鋅防腐。噴鋅防腐將采用室內噴鋼丸除銹的先進工藝，效率高、污染小，且粗糙度適中、鋅層附著力強。閘門噴鋅防腐應嚴格按照SL105-95及GB8923規范執行。為保證閘門外形美觀，閘門油漆應一次涂成，以保證色漆一致。閘門滾輪、側輪踏面涂紅色防銹漆，輪轂涂以黑色防銹漆。另外，閘門防腐時，要特別注意次梁內緣等死角位置，為了保證噴鋅的厚度及均勻度，采用"十字"垂直噴涂法噴涂。防腐過程細述如下：
①、表面預處理
預處理前，將閘門表面化整修完畢，并將金屬表面化鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物清除干凈。
表面預處理采用噴射除銹，所用磨料表面清潔干凈。噴射用的壓縮空氣經過過濾，除去油和水。
閘門表面除銹等級應符合GB8923《涂裝前鋼材表面化銹蝕等級和除銹等級》中規定的Sa2.5級，使用照片目視對照。除銹后，表面粗糙度數值應達到40～70μm。閘門除銹后，用干燥的壓縮空氣吹凈。
②、噴鋅防腐
A、噴涂用的鋅絲應符合下列要求：鋅絲純度采用99.99％，不低于99.95％,鋅絲應光潔，無銹 ，無油，無折痕，直徑為φ2.0～3.0mm。
B、噴涂厚度按設計圖樣執行。
C、經除銹后，鋼材表面在2h內噴涂，如在晴和較好的大條件下，最長不超過8h。
D、噴涂力求均勻，不少于兩次噴完，噴束垂直交叉覆蓋。
E、噴涂經檢查合格后，及時用圖樣規定的涂料進行封閉，涂裝前將涂層表面灰塵清理干凈，涂裝在涂層尚有余溫時進行。
F、涂層表面產生少量夾雜時，用小刀剔刮，如缺陷面積較大，鏟除重噴。
G、金屬噴涂層的厚度測量，采用數控測厚儀測定。
③、表面涂裝
涂裝的涂料按圖紙規定選擇，涂裝層數，每層厚度，逐層涂裝間隔時間，配制方法，和涂裝注意事項，按設計文件或涂料生產廠家的說明書規定執行；
施工圖紙中注明不防腐的部件不得誤噴涂。
在下述施工條件下不得進行涂裝：
A、空氣相對濕度超過85 ％。
B、施工現場環境濕度低于10℃。
一期預埋件安裝
①、埋件埋設前，應按不同種類堆放，并采取有效的措施，防止埋件受潮銹蝕以及油脂和各類有機物的污染；
②、需承受外荷載的埋件，在澆砼28天后，方可承受外載；
③、一期錨筋、錨栓、錨板預埋根據土建進度配合進行，其中，錨筋（栓）的埋入深度應符合設計圖紙的要求；若施工圖紙未作要求，埋入一期混凝土的長度應不小于其直徑的20倍，且尾部應做成彎鉤或燕尾開叉；
④、一期錨筋錨栓錨板應與土建鋼筋綁牢或焊接牢靠，安裝完畢澆灰前，應重新檢查，拆模后，立即進行表面清理，并保證其有足夠的與二期埋件的搭接長度。
（2）、二期預埋件安裝
①、二期預埋件的安裝應嚴格按照施工圖紙及《水利水電工程鋼閘門制造安裝及驗收規范》（DL/T5018-94）第9.1條相關規定。
②、安裝前，應先對一期混凝土預留槽進行檢查，對一期混凝土中預留的插筋進行調直，并對一、二期混凝土的接觸面進行鑿毛處理。
③、對土建移交的基準線及基準點進行復核，復核無誤后，利用經緯儀、鋼卷尺、鋼板尺定位門槽中心線、閘孔中心線，利用水準儀確定各底坎高程。
④、將門槽中心線、閘門支撐中心線、止水中心線、底坎中心線用墨斗分別彈在側軌、主軌及反軌上，線粗細不宜超過0.5mm。
⑤、根據門槽中心線和孔口中心線及高程定位底坎，調整好后，加固、復核。在門槽上方架設懸吊鋼絲架，掛上15Kg垂球?yàn)榉乐勾骨蜉p微擺動，將垂球浸沒在自制油桶中，通過調整主反軌及側軌與鋼絲的距離及孔口中心線的距離來調整軌道的垂直度及其對孔口中心線的距離，定位加固，用經緯儀復核。
⑥、埋件工作面對接接頭的錯位均應進行緩坡處理，過面及工作面的焊疤和焊縫余高應鏟平磨光，凹坑應補焊磨光，并按原設計要求進行防腐處理。
⑦、埋件安裝完，經檢查合格，應在5~7天內澆筑二期砼。若過期或有碰撞應予復測，復測合格后，方可澆筑砼，砼一次澆筑高度不宜超過5m，澆筑時，應注意防止砼跑模并采取措施搗實砼。
⑧、二期砼拆模后，應對埋件進行復測，并作好記錄。同時檢查砼面的尺寸，清除遺留的雜物，以免影響閘門啟閉。復核無誤后，將以上安裝精度做好記錄，在砼澆筑前報請監理工程師驗收。在砼澆筑過程中，應注意對門槽構件的工作面進行必要保護，避免碰傷及污物貼附，影響止水及支承的正常工作。
鋼閘門,鋼閘門廠家可用螺桿啟閉機啟閉，也可用卷?yè)P(yáng)啟閉機啟閉。鋼制閘門防腐按SL105規范進行生產，經過防腐處理的鋼制閘門使用壽命可達30年之久。
用途及特點：
1. 結構強、耐腐、耐磨、安裝方便，可分為平面閘門和弧形閘門。
2.平面閘門又可分為平面滑動鋼制閘門和平面定論鋼制閘門。
3.平面滑動鋼閘門：結構簡單，操作運行方便可靠。
4.平面定論鋼制閘門：應用于孔口尺寸或水頭比較大的平面閘門中。它可減少阻力，大幅度降到啟閉機力，節約啟閉機的投資。
5. 密封性能好，滲水量：正方向0.72（L/min.m)、反向（L/min.m）
6. 品種全、適應性廣。材質可采用優質鋼板活不銹鋼板。
7. 鋼 閘門是水工構建物重要的組成部分，用以開啟或關閉放水孔口，起著控制水位調節流量，改變流量等作用。 鋼閘門主要部件的材質為普碳鋼、密封件采用P型橡膠，閘槽可用碳鋼制作也可用鑄鐵、混凝土制作。鋼閘門強度高，構造簡單，維護方便，價格低廉，壽命長，應 用較為普遍。 鋼制閘門系列鋼制閘門規格鋼制閘門安裝收藏。鋼制閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，由門框、閘板、密封圈及可調式鍥型壓塊等部件 組成。鋼制閘門久用磨損后，其密封面可通過鍥型壓塊的調整來保證正常工作。鋼制閘門以優質鋼板為基材，采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴 鋅，鋼制閘門具 有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。 耐久性：輕鋼結構全部采用冷彎薄壁鋼構件體系組成，鋼骨采用超級防腐高強冷軋鍍鋅板制造，有效避免鋼板在施工和使用過程中的銹蝕的影響，增加了輕鋼構件的 使用壽命。結構壽命可達30年。 鋼制閘門適用范圍： 鋼閘門是以低碳鋼板為材質，輔以橡膠止水帶，表面采用噴金屬，涂料等方式防腐，可根據用戶要求計制造。 鋼 閘門主要以鋼板為基材焊制而成，耐腐蝕，封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力。1.PXM系列平面 型鋼閘門適用于安裝各種水利工程上使用(進水渠道，排河推薦選用閘前上游三邊止水；進水閘孔推薦選用閘后下游四邊止水）； 2.規格1000--2000時為型鋼結構整體式，推薦選用單吊啟閉機；3.規格3000--10000時為型鋼結構組裝式，推薦選用雙吊啟閉機或者使用 卷?yè)P(yáng)式啟閉機；4.根據用戶特殊要求，可把滾動支承改為滑動支承； 5.根據用戶特殊要求，可生產公司標準規格外異形型鋼閘門； 6.可根據用戶來圖樣，制造各種外異形型鋼閘門或?yàn)橛脩粼O(shè)計異形型鋼閘門圖樣； 7.根據用戶水利工程水頭高低配備啟閉機（啟閉力=水頭+閘門面積、重量+螺桿重量+摩擦、安全系數）。 8.價格說明：按用戶圖紙生產每噸10000元，包括防腐處理，噴底漆，噴面漆。、安裝技術要求 ?（1）閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。 ?（2）閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4條和第9.1.10條至第9.1.13條的規定。 ?（3）閘門現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。 ?（4）閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖 紙的規定。 （5）閘門水封裝置的安裝技術要求，應符合DL/T5018-2004第9.2.3條至第9.2.7條的規定。 （6）閘門安裝完畢后，應清除埋件表面和門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。（7） 經監理人檢查合格的閘門及門槽埋件，方能按第13.2.6條規定進行涂裝修補。 （8）閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值 不于5.0mm,當超過上述規定時，應予配重調整。
廈門農業水利800*800/1000*1000鑄鐵閘門廠家 一體閘門操作規范

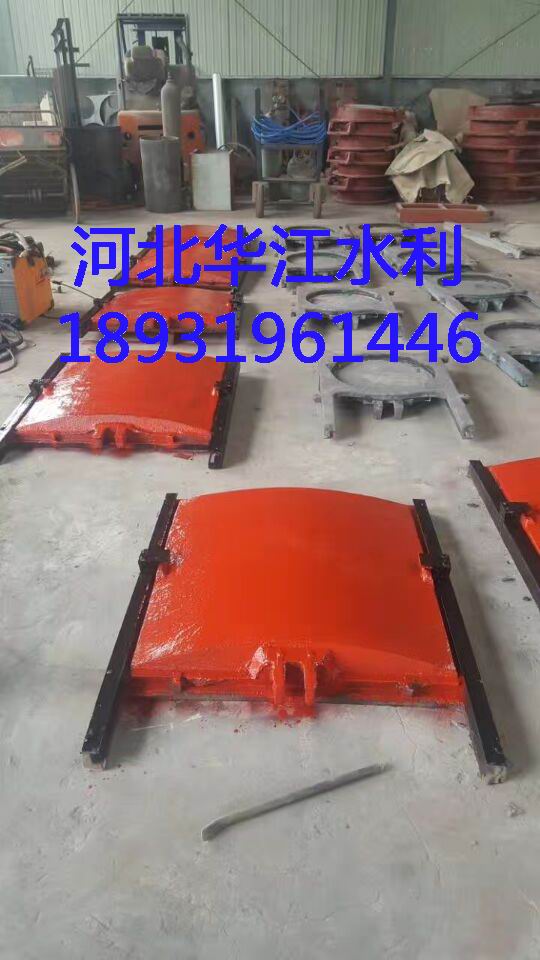

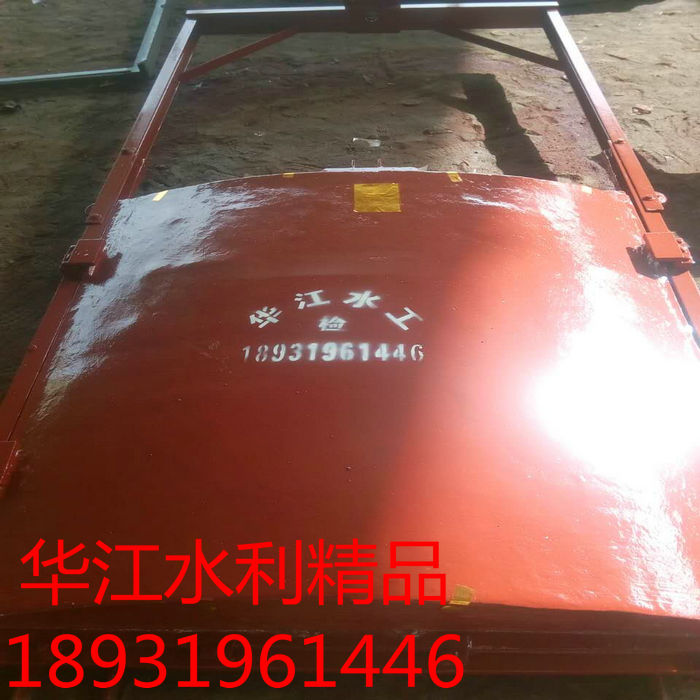

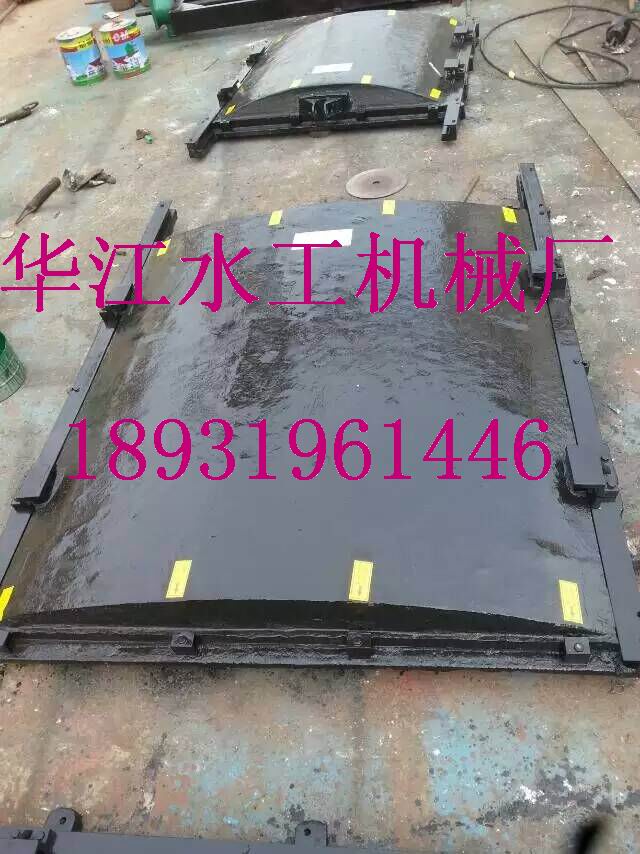

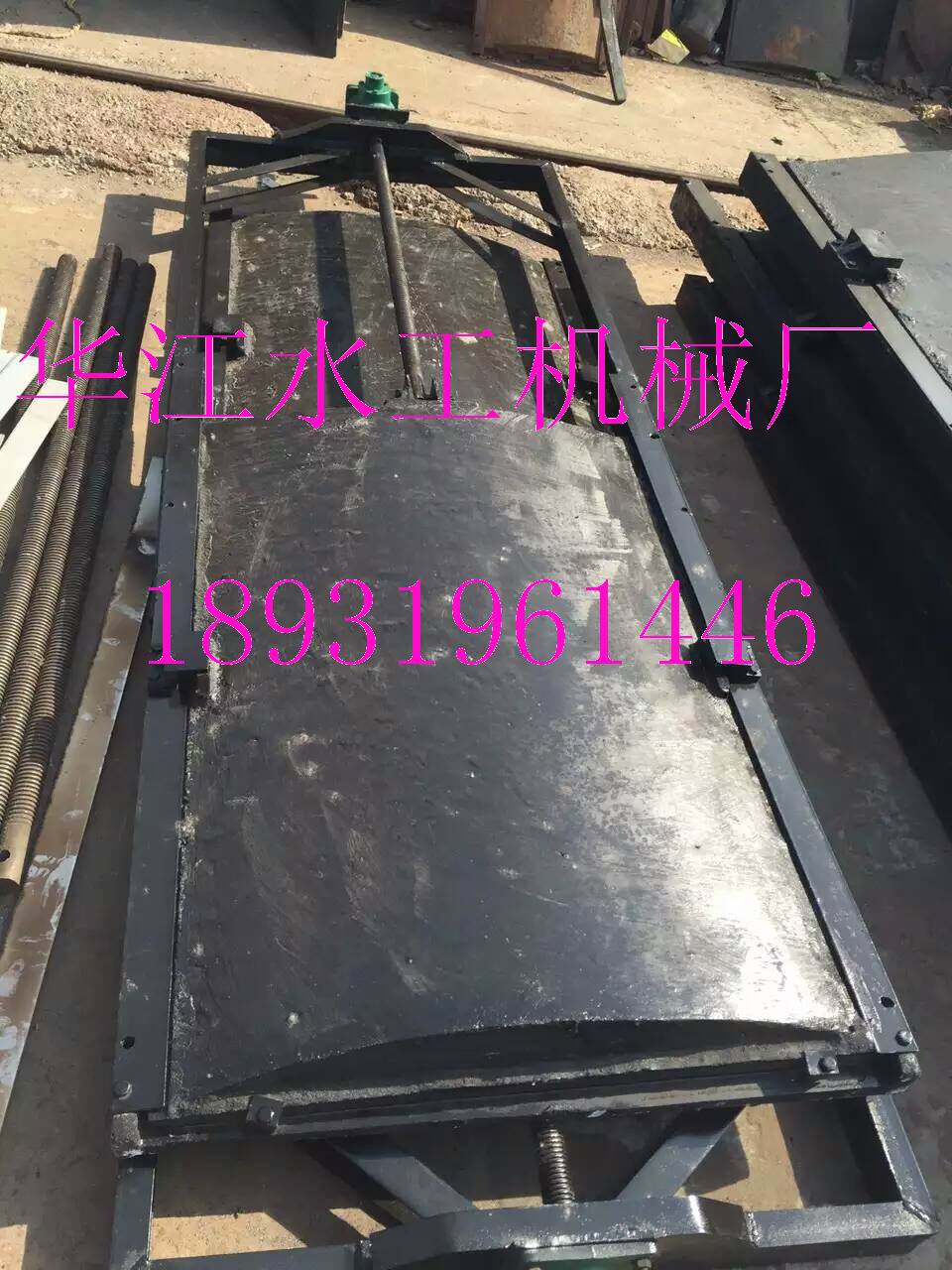

鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門，是用來關閉和開啟水利工程過水孔口的活動結構，閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水庫、河流（水閘、堤壩、涵洞、管道），是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備，山區、平原有、無電地區均可使用
五、 結構
PGZ系列平面鑄鐵拱形閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手?jǐn)Q緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
閘門的選購理念：
1、從外觀上講，由于鑄鐵閘門具備良好的的設計理念，以確保在水利建設中發揮優勢，所以在外觀上的選擇尤為重要，在外觀上不僅僅要具備良好的欣賞價值，更應該注重外觀的完整性。
2、在選擇質量上也要特別的重視，在產品的使用年限上要特別的注重，產品的使用壽命直接影響著產品的質量，在挑選中，特別應留意產品的質量顯示數據，只有質量得到了保證才能確保在使用過程中有著良好的工作效率。
3、鑄鐵閘門就是進行價格上的選擇，同樣的質量比價格，質量和價格相互依托，單單看哪一方面都是片面的，所以要注重產品的性價比，性價比高的產品是我們首要的選擇。
4、在品牌挑選中，同樣的質量比價格，同樣的價格比品牌。雖說品牌占有一定的影響作用但是不僅僅只因?yàn)槠放频奶?hào)召力而盲目去選擇，更應該注重的是實用的效果，那么實用的效果何來，當然是依托于對購買者的調查。所以深入的調查對于品牌的挑選起著至關重要的作用。應在一定的品牌中選擇回頭客高的產品。
5、對于售后服務上的選擇，滿意的售后服務才會使消費者得到更多的保證，在挑選鑄鐵鑲銅閘門是一定要查看供應商在售后上重視程度。
鑄鐵閘門操作啟閉機之前，一定要先進行全面的檢查，檢查設備的完好無損，檢查內置零部件的安裝正常。只有保障設備的組織部件是一致的，并且連接緊密，才能夠穩定運行。操作啟閉機的過程中，操作人員一定要了解相關的操作常識，并且在實施操作的時候，還能夠很好的提升使用的價值，進而完善使用中的安全防護。
正確延長閘門的使用壽命有哪些方法：
1、要注意閘門表面層的保養維護
在使用閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、閘門需要定時的進行保養
我們?cè)谑褂萌魏挝锲返臅r(shí)候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當?shù)奶砑右恍?rùn)滑劑，及時的解決掉設備運行中噪聲過大的問題。
3、可以適當?shù)脑陂l門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當?shù)耐磕ㄒ恍┫嚓P(guān)的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑
1
鑄鐵鑲銅閘門
MXF-2000*2000
2套
手電兩用啟閉機
四.性能及結構
1、 閘門型式采用靠壁式，經定位固定后進行密封，啟閉機型式為手搖式，傳動機構為封閉
式（包括露出的絲桿配有不銹鋼罩殼）
2、 閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。
手盤式啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準。
3、 閘門能通過泵站設計規模的能力，上下啟閉自如無泄漏，整體剛性足夠不變形。啟閉機
具有足夠的動力能能啟閉閘門的上下運動，但操作啟閉力不大于7.5 kg。
4、 閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、 縮松、澆注不足等缺陷。
5、 閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5， 撓度不大于構件長度的1/1500 。
6、 閘板、閘框在厚度上留出2mm的腐裕度。閘門應涂環氧瀝青漆厚50微米。
7、 導軌按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，在閘門開啟到位置時，其導軌的頂端高于閘板的水平中心線。
8、 密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過
程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
9、 密封座工作表面沒有劃痕、裂縫和氣孔等缺陷，密封痤的板厚不小于6mm。
10、 在閘板上端設有吊耳，與閘板連接，吊耳的受力點靠近閘板中心線，在水頭啟閉時，
其拉伸壓縮和剪切強度的安全系數不小于5。
11、 閘門的泄漏量應不大于1.25L/min.m（密封長度）。
12、 閘桿的傳動螺紋為梯形螺紋，閘桿按工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
13、 閘框密封座與閘板密封座間隙小于0.1mm。
14、 閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。
15、 手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。
16、 不銹鋼絲桿在上下運動至極限位置時其極限位置具有限位裝置保證其不脫落和彎曲，絲
桿直徑不少于60 mm。
17、 啟閉機啟閉時具指示牌表明啟閉方向。
18、 導向架間距不大于1.5 m，銅密封厚度為10 mm。
五.主要零部件
鑄鐵鑲銅閘門主要材質
門板、門框及導軌 球墨鑄鐵QT450-10
絲桿、銷軸及螺栓等 不銹鋼1Cr18Ni9T
齒輪 鑄鋼ZG
啟閉機 鑄鐵QT450-10
密封 球墨銅合金（不含鋅
導向架 球墨鑄鐵QT450-10
短管 Q235A δ≥10 mm
安裝聯接件 不銹鋼1Cr18Ni9Ti
鑄鐵鑲銅閘門的外形安裝尺寸：
MXY型明桿式鑲銅鑄鐵圓閘門外形及安裝尺寸
規格型號 口徑 安裝尺寸 配啟閉機（t) 適用水頭 重量
D B D1 F Φd n*d H
MXY-1400 1400 1570 1440 80 28 4*525 2300 3 6 750
MXY-1500 1500 1680 1540 100 28 4*575 2500 5 6 850
MXY-1600 1600 1780 1640 100 28 4*600 2600 5 6 1000
MXY-1700 1700 1880 1740 100 28 4*650 2800 5 6 1120
MXY-1800 180 1980 1840 100 28 4*675 2900 8 6 1250
MXY-1900 1900 2100 1940 120 28 4*725 3100 8 6 1460
MXY-2000 2000 2200 2040 120 28 4*750 3200 8 6 1600
MXY型明桿式鑲銅鑄鐵圓閘門公稱通徑 單位：cm
型號規格 公稱通徑D A B C E H 重量 備注
YXZ-Φ300 Φ300 460 300 200 90 540 75
YXZ-Φ400 Φ400 560 400 275 110 720 125
YXZ-Φ500 Φ500 660 500 340 110 900 165
YXZ-Φ600 Φ600 700 600 390 120 1080 256
YXZ-Φ700 Φ700 940 700 440 120 1260 310
YXZ-Φ800 Φ800 1030 800 500 130 1440 375
YXZ-Φ900 Φ900 1100 900 550 130 1620 475
YXZ-Φ1000 Φ1000 1260 1000 600 140 1800 520
YXZ-Φ1200 Φ1200 1470 1200 700 150 2160 658 鑄鐵鑲銅閘門的外形安裝圖：
鑄鐵鑲銅閘門
防腐
1、 不銹鋼酸洗鈍化
2、 非金屬、有色金屬不涂防腐涂料。
3、 其余部件在涂漆前先清除毛刺、氧化皮、銹斑、粘砂、結疤和油污等臟物，將澆
口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa21/2 級。
油漆
1、表面進行噴涂處理，水上部分漆膜厚度不小于250um。
2、涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
技術標準
1、本設備材料符合GB標準規定。
2、所有量度、尺寸、重量均用國際單位（SI）表示。
3、我公司（華江水利）已通過ISO9001質量體系認證。
鑄鐵鑲銅圓閘門的優點優勢：
1.結構簡單。鑄鐵鑲銅圓閘門由導軌、密封條、閘板、門框組成。結構簡單，操作方便。
2、密封性好。使用壽命較長，密封性能是閘門一個重要特點，鑄鐵鑲銅圓閘門就是一種密封性良好，滿足建設需要的閘門。
3、人性化的設計為技術人員提供便利性和簡單性，更重要的事此款閘門的使用壽命比較長，表面有金屬制成，具有防磨、防腐蝕的功能。
4、在實際工作中，可以采用手用啟閉機和手電連用啟閉機，這樣能夠方便工業操作，并且可以再?zèng)]有電的情況下繼續工作，不拖工程進度，因?yàn)槠嫣攸c(diǎn)深受水利建設的親賴。
廈門農業水利800*800/1000*1000鑄鐵閘門廠家 一體閘門操作規范

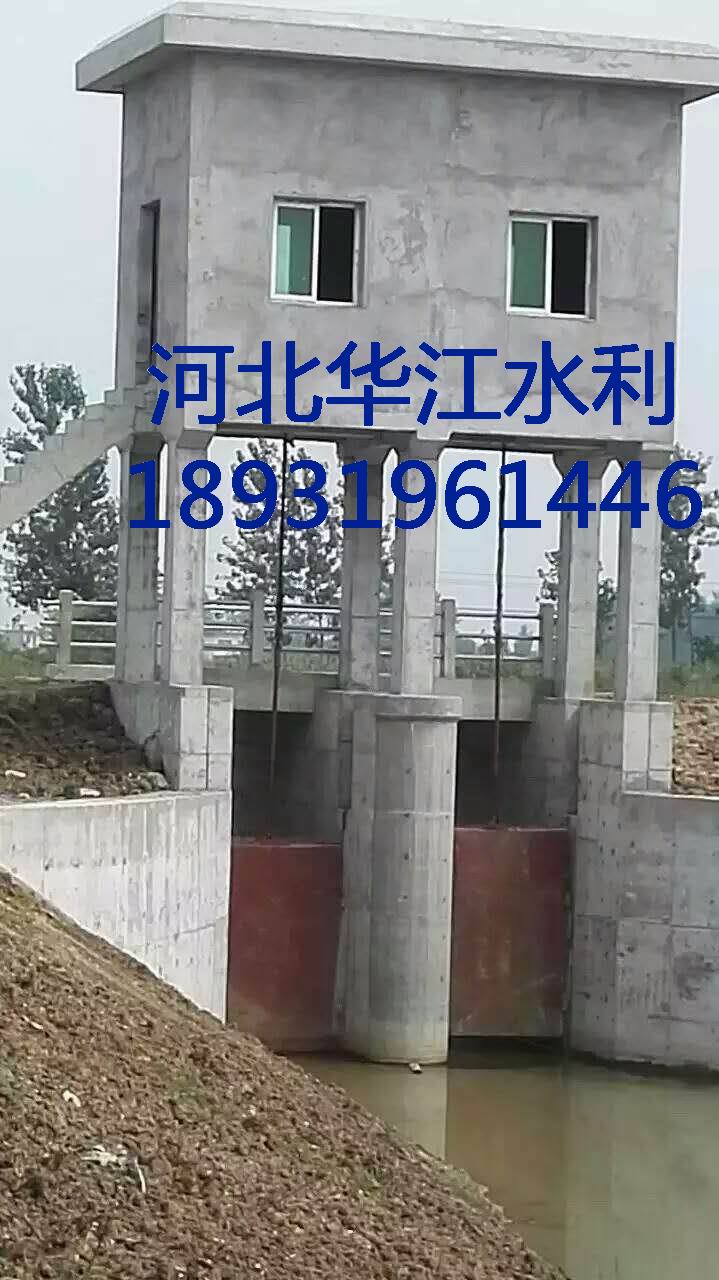

鑄鐵閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括：軌道、鉸座、止水座、護角等。常用的啟閉機械有：卷?yè)P(yáng)式、油壓式、螺桿式和移動式機械。閘門分類方法較多，主要有：①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。④按制造門葉的材料分為鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外，有些閘門如翻板閘門可借助水力自動啟閉，稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。在工作閘門中，大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門，船閘上多用人字閘門和橫拉閘門，檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材，而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外，在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施，通稱閥門。
閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.
1、在用戶在安裝鑄鐵閘門前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、當我們?cè)诎惭b時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、 澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。一定要清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門開關。
鑄鐵閘門使用保養方法
1、要應注意閘門上的閘板的上、下極限位置，不能超限，以免損壞閘門或啟閉機。
2、在起閉過程中如有異常情況應立即停止使用，及時檢查修理。
3、在關閉閘門時距閘底10公分處，暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
1、①產品名稱與型號②鑄鐵閘門規格③鑄鐵閘門材質及絲桿長度（閘門中心到啟閉機高度）以便我們的為您正確選型。
2、若已經由設計單位選定的鑄鐵閘門型號，請按鑄鐵閘門型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
?廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。?閘門結構合理，便于安裝，操作簡便靈活，便于管理。?防腐能力強，可在PH=6-8的流體酸堿中使用。?止水效果好；正常滲水量L≤0．07L／m．s。?按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。 ?規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；?出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。?根據用戶要求，可采用鑲銅或鑲不銹鋼止水。?該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。?閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。?在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。 ?閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 ?閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們?cè)谶x擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。本公司位于河北省新河縣。主營閘門、鑄鐵閘門、啟閉機、拍門等。行業獲得廣大客戶的認可。 公司秉承“保證一流質量，保持一級信譽”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎來電洽談業務！
廈門農業水利800*800/1000*1000鑄鐵閘門廠家 一體閘門操作規范概述及用途

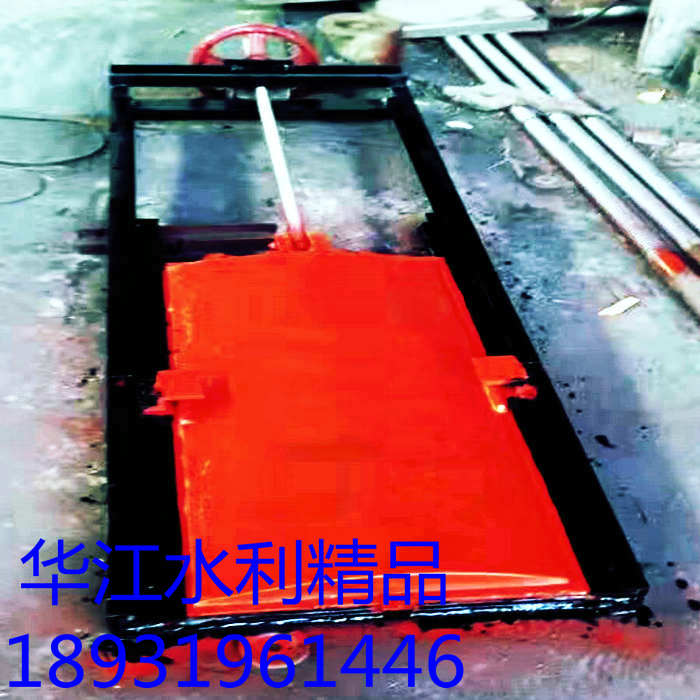

渠道閘門是我廠吸收國內外先進結構和工藝，而進行設計改進的一種給排水及污水處理的理想設備。本閘門的制造加工符合建設部CJ/T3006—1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1Mpa以下的用在管道口和交匯窖井、泥沙池、污水渠道、原站井水口，清水池等地方，用以截止疏通水流或調節水位。并與手輪式啟閉機組合配套使用。
結構特點：
本閘門是由門框、閘板、導軌、橡膠密封條、可調整密封機構等到部件組成。
本閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便、使用壽命長、適應性廣等特點。
渠道閘門詳細資料：
一、渠道閘門產品用途：
渠道閘門廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合，作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水，清水，污水。
二、渠道閘門產品特點：
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。
密封性好:采用橡膠軟密封，密封效果好
力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。
維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。
手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。
電動操作:電動控制裝置，操作輕巧、易實現自控和遠控。
三、主要性能：
1、渠道閘門滲水量：正向0.72 L/min.m，反向1.25 L/min.m
2、渠道閘門水頭：正向10m，反向2.5m
3、工作介質：污水
4、安裝方式：渠道式或靠墻式
5、啟閉機型式：手輪式、手搖式或手電兩用式
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
主要閘門產品：
生產銷售：{鋼閘門}、{鋼壩閘門}、{鑄鐵閘門}、{不銹鋼閘門}、{鑄鐵鑲銅閘門}，{平面閘門}、{弧形閘門}，{拱形閘門}，{機閘一體式閘門}，{雙向止水閘門} ，{液壓閘門}，{插板閘門}，{疊梁閘門}等各種形狀、材質的水工閘門產品。 鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
鑄鐵閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部
鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位
弧形鑄鐵閘門（1000x1000)鑄鐵閘門，從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
用途:
工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手?jǐn)Q緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后***后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
規格按用戶圖紙生產，也可為用戶設計圖紙。請致電洽談，按需定做。
鑄鐵閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好、安裝簡單、使用壽命長等優點，有單、雙向止水，止水采用精加工后自身或鑲銅、不銹鋼等方式止水.
PGZ鑄鐵拱形閘門是以優質鑄鐵為原料制造的一種止水閘門，它具有很強的耐腐蝕性能，止水密封好，裝置簡單，運用壽命廠等特性。PGZ整體和組裝式鑄鐵閘門是我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門構造合理，便于裝置，操作煩瑣，靈敏，易于管理、耐腐蝕。
閘門是水利水電工程中各種渠道上的控制性設備，普遍應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調理流量的作用。
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
一、PGZ鑄鐵拱形閘門裝置與調整：
1、在閘門裝置前,首先檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動，如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位，如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置，嚴禁拆開裝置。
3、裝置調整，閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，***后可停止二期澆注。
二、鑄鐵閘門的日常運用與養護
1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.
PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門
