泉州水利局推薦使用河道2500*1500型號鑄鐵閘門廠家及安裝測算
廠名：新河縣華江水工機械廠
地址：河北省邢臺市新河縣工業區
聯系人：賈經理
電話：18931961446
泉州水利局推薦使用河道2500*1500型號鑄鐵閘門廠家及安裝測算
鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且帶有遠程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。
中華人民共和國水利行業標準
SL545-2011
鑄鐵閘門技術條件
1 范圍
為適應水利工程需要，統一鑄鐵閘門技術要求，保證鑄鐵閘門質量，特定本標準。聚財水利
本標準規定了用于正向止水，反向止水或雙向止水的垂直安裝的鑄鐵滑動閘門。鑄鐵滑動閘門具有機加工的金屬面和機加工的可調節楔塊裝置。鑄鐵滑動閘門可用于方形、矩形或圓形孔口。本標準規定了鑄鐵閘門的材料、制造、試驗方法、檢驗規則、標志、包裝、運輸及貯存。
本標準適用于水利水電工程用的鑄鐵閘門，也適用于城市供、排水及污水處理工程。
2 規范性引用文件
下列文件對于本標準的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本標準。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。
GB/T 699 優質碳素結構鋼
GB/T 700 碳素結構鋼
GB 1176 鑄造銅合金技術條件
GB 1220 不銹鋼棒
GB/T 1348 球墨鑄鐵件
GB 4216.2 2.5 巴灰鑄鐵管法蘭尺寸
GB 4216.9 灰鑄鐵管法蘭用石棉橡膠墊片尺寸
GB4216.10 灰鑄鐵管法蘭及墊片技術條件
GB6414 鑄件 尺寸公差與加工余量
GB8923 涂裝前鋼材表面銹蝕等級和除銹等級
GB/T 9439 灰鑄鐵件
SL105 水工金屬結構防腐蝕規范
3.技術要求
3.1 技術資料
鑄鐵閘門制造前，應具備設計圖樣和技術條件，設計圖樣包括總圖、裝配圖和零件圖。制造商還應提供詳細圖冊數據和部件安裝順序，作為安裝和解體閘門以及定購修理備件的說明書。
鑄鐵閘門應符合本技術要求，并按照審查批準的圖樣和技術文件進行制造。
3.2 材料
3.2.1 灰鑄鐵的化學成分和機械性能應符合GB/T9439規定。球墨鑄鐵的化學成分和機械性能應符合GB/T1348規定。鑄造銅合金的機械性能應符合GB/T1176規定。
3.2.2 灰鑄鐵質理按GB9439執行
3.2.3 主要鑄鐵（如門框、門板、導軌等）應時效處理
3.2.4 鑄鐵的鑄造偏差應符合GB/T6414規定
3.2.5 主要零部件材料應符合或不低于表1的規定。
3.3 主要構件
3.3.1 門板應符合下列規定：
a)門板所用材料應為鑄鐵，根據孔口尺寸和工況要求確定是否設置加強肋。
表1 主要零部件材料表
零件名稱
材料
材料標準
墻管、門框、導軌、吊耳、門板
HT200
GB9439
密封座
HT200
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
1Cr13
GB1220
楔塊
ZCuSn5Pb5Zn5
GB1176
HT200
GB9439
吊塊螺母
HT200
GB9439
ZCuSn5Pb5Zn5
GB1176
螺栓、螺釘、螺母、地腳螺栓、偏心銷和銷軸等
Q235
GB700
1Cr13
GB700
45
GB699
b)門板按設計水頭設計，其拉伸、壓縮和剪切強度滿足許用應力要求，撓度應水大于構件長度的1/1500.門板的計算厚度應增加2MM的腐蝕裕量。門板最小厚度應不小于設計厚度。新河縣華江水利機械廠
C)門板應分別與座面和楔塊的接觸面進行機加要，門板與導軌的最大間隙應不超過2.0MM。門板尺寸2000MM及其以上時，門板的上端應設置安裝吊環或吊孔。
d)閘孔尺寸在2.5M以下應整體鑄造，閘孔尺寸在2.5M（含2.5M）以上可以設計成組裝式，門板李間止水面處錯位量水大于0.1MM。
3.3.2 門框應符合下列規定：
a)門框應采用鑄鐵材產，門框宜整體鑄造，其拉伸、壓縮和剪切強度滿中許用應力要求 新河縣華江水利機械廠
b)門框計算厚度應增加2MM的腐蝕裕量。
c)對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱分布。
d)法蘭螺栓孔直徑d0的軸線的位置度公差應符合表2的規定。
表2 法蘭螺栓孔的軸線相對于法蘭的孔軸線的位置度公差 MM
法蘭螺栓孔直徑d0
位置度公差
11.0~17.5
<1.0
22.0~30.0
<1.5
33.0~48.0
<2.6
e)墻管式閘門與墻管連接之間應設月止水墊片，其墊片應符合GB4216.9及GB4216.1規定。
f)所有形成連接或支承的表面均應進行機加工，直接用螺栓連接到基礎埋件的加工面。
g)門框上應設置閘門安裝基準。
3.3.3 導軌應符合下列規定：
a)導軌可用螺栓（螺釘）與門框相接，或與門框整體鑄造，導軌上的所有支承和接觸面應進行機加工。
b)導軌應按設計水頭設計，其拉伸，壓縮和剪切強度滿足許用應力要求，導軌的設計長度不小于孔口高度的1.5倍。
c)應采取防止螺栓固定的導軌橫向移動的措施。導軌應能承受由于水壓和楔塊作用產生的推力，導軌應滿足許用應力要求。
d)楔塊或楔塊面應緊固在導軌的特定點上，閘門處于關閉位置時，所有點應與門板上的楔塊面緊密接觸。
e)門框上設置啟閉機機架梁時，導軌應具有連接板。
3.3.4
啟閉機機架梁應符合下列規定：
a)啟閉機機架梁梁材料的極限強度滿足許用應力要求。
b)啟閉機機架上部應進行機加工后安裝操作機構。啟閉機機架梁與導軌頂部擋板連接的擋板接觸面應進行機加工，并用螺栓連接到導軌上。
3.3.5密封座應符合下列規定
a)帶密封座的鑄鐵閘門，座面應由軋制或擠壓的不銹鋼或青銅制成
b)在閘門的使用期內確保密封座不能變形和松動。密封座采用沉頭螺栓連接，連接后對密封面進行精加工，其表面粗糙度不大于3.2μm，加工后的密封板厚不小于6mm.
c)密封面不得有貫穿性間隙，密封面最大間隙不超過0.3mm,長度不超過100mm,
3.3.6 吊耳或吊塊螺母應符合下列規定
a)門板的上端應設吊耳或吊塊螺母，以與螺桿連接。吊耳中心線與門葉中心線偏差不超過2mm。在最大工作水頭啟閉時，其拉伸、壓縮和剪切強度滿足許用應力要求。
b)吊耳可與門葉整體鑄造成形，也可采用焊接吊耳，用螺栓與門葉連接。
c)吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動。
3.3.7 楔緊裝置應符合下列規定
a)楔緊裝置應配制制造。
b)有反向水頭作用要求時，應提供頂部和底部楔緊裝置。底部沖洗型式閘門有反向水頭作用要求時，應提供頂部楔緊裝置。
3.3.8 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸應按最大啟門閉門力設計。
3.4 裝配
3.4.1 閘門的所有零部件的配合而和承壓面應機加工。閘門總裝后，應進行2~3次全行程啟閉試驗，保證移動靈活。當門板在全閉位置時，門板與門框的各楔緊面應同時楔緊。
3.4.2 門板與門框導向槽之間的單邊間隙應為2~3mm。
3.4.3 門板密封座應全部包含在門框密封座內，其相對位置應大于2.0mm。
3.5 涂裝
3.5.1 防腐涂裝施工作業環境應滿足SL105規定。
3.5.2 在涂漆前必須清除毛刺、氧化皮、銹斑、銹跡、粘砂、結疤和油污等臟物，表面清潔度達到GB8923中的Sa2以上或St3.將澆口、冒口、多肉和銳邊等鏟平，保持表面平整光潔。
3.5.3 閘門非工作面的涂漆不得有起泡、剝落、皺紋和流掛等對外質量有影響的缺陷。
3.5.4 涂料應滿足工程設計要求。
3.5.5 涂裝要求必須符合SL105的規定和油漆生產廠的使用說明書。
3.5.6 涂裝底漆一遍，面漆一遍，門葉涂漆厚度大于100μm。
3.6 出廠檢驗與試驗
3.6.1 門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無個加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，最大間隙值不大于0.1mm。
3.6.2 將門板在門框入座，做全啟全閉往復移動。檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合3.4.2的規定。
3.6.3 閘門如做滲漏試驗時，密封面應清除污物，兩密封面間不允許涂抹油脂，將閘門全閉，使門框孔口向上，然后在門框孔口逐漸注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25/L（min.m）.
4 標志、包裝、運輸及貯存
4.1 閘門應有標志，標志內容應包括：
a)制造廠名或廠標。
b)產品名稱。
c)產品標號或主要技術參數
d)制造日期
e)閘門重心位置及總重量
4.2 閘門在檢驗合格后，應清除表面的油污臟物和存留水分。
4.3 螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。
4.4 閘門加工面應有可靠保護。附件應成套裝箱。閘門起吊時應防止構件損壞或變形，裝車時應擺放平穩、位置適中，加固可靠;超長、超寬、超高件運輸應懸掛危險警示牌，注意保護道路、橋梁、通信、電力等設施安全。
4.5 產品應保存在通風的庫房或遮篷的場所內。應采聚防止變形、損壞和銹蝕的措施。
新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。
手動鑄鐵閘門，是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流（水閘、堤壩、涵洞、管道）、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的專用設備、山區、平原有、無電地區均可使用。
手動鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點。
一、手動鑄鐵鑲銅方閘門結構特點：
1.手動鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。
二、手動鑄鐵閘門工作原理
手動鑄鐵閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口。在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的。
三、手動鑄鐵閘門技術特性
手動鑄鐵閘門從設計、制作安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售和售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
鑄鐵閘門具有外型美觀、結構簡單、操作安全、啟閉靈活運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕性能強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運行、使用壽命長、維修費用低等優點
四、手動鑄鐵閘門安裝調整
鑄鐵閘門，安裝前一定要檢查閘門的最大外型尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門最大外型四周尺寸20厘米為宜。
1、閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度位置，閘門底橫框上平面必須高于河底（或渠底）平面0.5米為宜，以防水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內，造成閘門不能下降到相應位置，影響止水效果。
2、閘門安裝前，首先檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用板手擰緊。
3、再檢查，兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊。
4、閘門在組裝時，為了使閘板和閘框止水摩擦面貼合的更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉。5、閘門安裝時，應整體就位安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉。
5、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用長水平尺緊靠在鉛垂線上，上下橫閘框用長水平尺靠緊在水平線上，閘門整體吊裝就位后，調
6、整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙，同時對間隙大于0.2mm處，用高強度螺栓進行調整，要確保各止水面的最大間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立閘框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后最后可進行二期澆筑水泥。
7、閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢，防止水泥漿凝固后，影響閘門啟閉。
五、手動鑄鐵閘門使用保養
鑄鐵閘門，在開啟和關閉過水孔口時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中，如有異常情況，應立即停止使用，并及時檢查處理，排除故障后，才能繼續使用。
閘門關閉時，在離閘底坎10厘米處，應將閘門暫停2分鐘，利用閘門底坎激流沖凈底門槽內的砂石、雜物，然后再將閘門關閉。
為了延長閘門的使用壽命，閘門使用一段時間后，要利用枯水季節，進行防腐蝕處理，表面涂抹防腐材料每半年一次，磨合面涂油每季一次。
1T側搖啟閉機又稱為手動螺桿啟閉機,它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。它的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手動鑄鐵閘門啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。
我廠對產品質量實行“三包”，產品自出廠之日起一年內，由于生產質量問題造成產品不合格時，予以“包修、包換、包退”。
1、鑄鐵水利閘門密封面間隙檢驗
門板與門框密封座的結合面，必須清除外來雜物和油污，將閘門全閉后放平。在門板上無外加荷載的情況下，用0.1mm的塞尺沿密封的結合面測量間隙，其值不大于0.1mm。
2、裝配檢驗
將門板在門框內入座，作全啟全閉往復移動，檢查門板在全啟全閉時的位置、楔緊面的楔緊狀況和門板在導向槽內的間隙。用鋼尺和塞尺等工具分別進行測量，其檢驗結果應符合4.3.2～4.3.4的規定。
3、滲漏試驗
密封面應清除任何污物，不得在兩密封面間涂抹油脂。將閘門全閉，使門框孔口向上，然后在門框孔口內逐淅注入清水，以水不溢出為限，其密封面的滲水量應不大于1.25L/min·m(密封長度)。
4、全壓泄漏試驗
訂貨單位需要進行本項實驗時，可與制造廠協商。試驗方法：可將閘門安裝在試驗池內或現場作全壓灌水試驗。懷化市機閘一體鑄鐵閘門600*600價格信賴廠家華江采用計量器具(量筒、計時表等)檢測密封面的泄漏量，其值應不大于1.25L/min·m(密封長度)。
5、出廠檢驗
每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證，方可出廠。
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。
啟閉機閘門噴砂處理是閘門制做中一道非常重要的工序，在處理的過程中要非常仔細，否則就會出現一些問題，進而影響到啟閉機閘門的正常工作，甚至危害到施工人員的安危。因此。在啟閉機閘門噴砂處理前，要了解其注意事項。據啟閉機廠家解析：具體的注意事項如下。
1.啟閉機閘門噴砂處理不允許在潮濕的金屬表面上進行，露天作業應采取必要的防雨防潮措施。
2.啟閉機閘門必須注意工件溫度和空氣環境濕度，當空氣濕度較大或金屬表面溫度低于露點以下時應停止噴砂。
3.啟閉機閘門經噴砂處理并檢驗合格的金屬表面，在運輸或防腐施工前應保持干凈，避免沾染上水或油污雜質，并且不能直接用手接觸金屬表面，以防止局部返銹；已沾染上油污的金屬表面必須用相應的有機溶劑進行處理，或者在去油處理后重新進行噴砂處理。
4.啟閉機閘門噴砂處理后的金屬表面，在空氣濕度較大或周圍有化學氣體污染時，應在4小時內進行下道工序施工，在干燥潔凈的環境條件下，應在24小時內進行下道工序施工。
5.啟閉機閘門噴砂工應戴防護用具，以保護身體不受飛濺磨料的傷害；在經噴砂處理后的大構件內進行防腐施工時，必須穿干凈的工作服。
機閘一體鑄鐵閘門門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可形橡皮止水。
機閘一體鑄鐵閘門門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到最高位置時，導軌的頂端應高于門體的水平中心線。
（1）閘門應是四面止水、閘門承受的正向水壓為0.1Mpa、反向水壓為0.02 Mp .電氣設備的安裝均按施工圖紙、制造廠技術說明書的規定執行，全部電氣設備應可靠接地
（2）閘門應是明桿式安裝、鑲銅密封止水，啟閉機與門體采用螺桿及連接軸聯結。
（3）閘門的啟閉方式有電動與手動兩種形式在電動的形式下，也應具備手動操作將閘門開啟或關閉的功能。
（4）閘門采用適合于安裝在墻上的升桿式方型或圓型孔口閘門，有平整的內底與井壁緊緊貼合，閘門孔口制成與井壁孔口相應的尺寸.
機閘一體鑄鐵閘門吊裝：閘門吊裝根據門體重量選擇合適的吊車進行吊裝。吊裝在砼排架施工前進行，吊裝時由起重工組織實施，并做好門體及其它部件的保護和安全防護工作。由于本工程的幾扇閘門較小，因此采用挖掘機吊裝，吊裝應在土方回填到與豎井交點高程時進行，吊裝時應由起重工組織實施，做好產品保護和安全防護工作，非工作人員不得進入施工吊裝現場。 靜平衡試驗：平面閘門安裝完畢，應作靜平衡試驗。
雙向止水鑄鐵閘門的詳細信息
品牌/型號：安放/ZMF
材質：鑄鐵
適用介質：水
標準：國標
外形：中型
流動方向：單向
形態：其他
零部件及配件：閥體
類型(通道位置)：直通式
連接形式：200-2000
公稱通徑：200*200（mm）mm
壓力環境：常壓
工作溫度：常溫℃
驅動方式：手動
雙向止水鑄鐵閘門
1，雙向止水鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
2、雙向止水鑄鐵閘門結構特點：
1.雙向止水鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
三、雙向止水鑄鐵閘門主要技術性能參數：
主導產品:
2.雙向止水鑄鐵閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜
泉州水利局推薦使用河道2500*1500型號鑄鐵閘門廠家及安裝測算
平面鑄鐵閘門的簡單介紹
新河縣華江水利機械廠是生產水工機械啟閉機、閘門專業生產廠家，具有二十多年的生產歷史，生產工藝先進、技術力量雄厚，已獲得國家水利部頒發的水工機械產品使用許可證
平面鑄鐵閘門的詳細信息
華江鑄鐵閘門啟閉機使用靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備，鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。

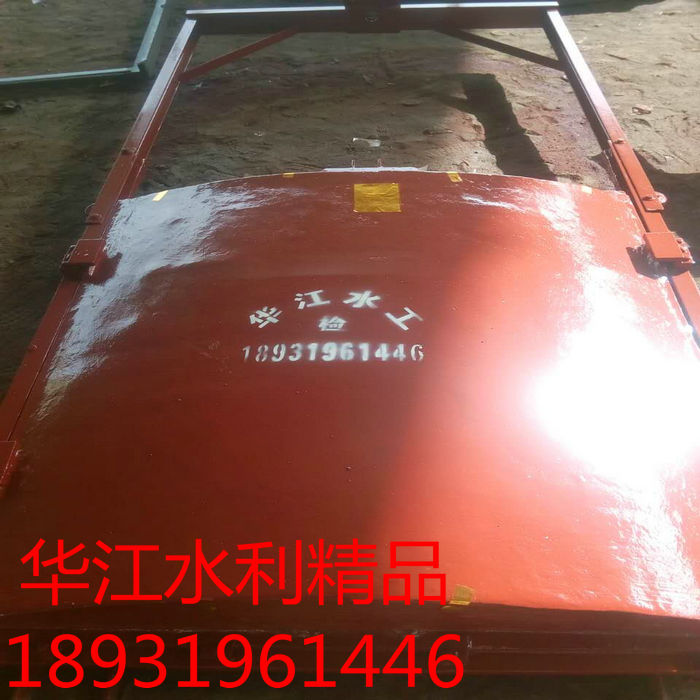

平面滑動鑄鐵閘門
1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理，便于安裝，操作簡便靈活，便于管理。
3.防腐能力強，可在PH=6-8的流體酸堿中使用。
4.止水效果好；正常滲水量L≤0．07L／m．s。
5.按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口]=3米時，為雙吊點閘門。
7.該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
11.閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
12.在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
14.鐵鑄閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。
鑄鐵閘門系列列主要有以下幾種分類：
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
與啟閉機直聯配合，常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
鑄鐵鑲銅閘門圓閘門的一種，廣泛適用于排水，水利，水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用，使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用，歡迎廣大客戶前來選購。
1、結構簡單，受力均勻，強度、剛度好。 2、密封件材質為銅合金。密封性能好且耐磨。泄漏率低于CJ/T3006的規定。
用途：用于要求正、反止水的工程。 1、閘板與閘框為錐度配合形式，此結構可使閘門閉合后實現良好的止水效果。 2、閘門安裝簡單方便。
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。
1、封閉式鑄鐵閘門為高水頭封閉閘門，是適用于電鉆、放水洞、地下管道、誠防設施。 2、可代替高壓閘閥和球閥，不用橡膠止水，封閉嚴密。 3、可根據用戶提供的水頭出水口的大小，為用戶設計和制造不同規格的閘門。
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。
閘門是水利水電工程中各種渠道上的節制性裝備，普遍利用于中小型水利水電、市政給排水工程、水產養殖、農田澆灌等水利工程。它是用于開啟掌握水位，調節流量的作用。
圓形鑄鐵閘門為機門一體成套設備，適用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成.
拱形鑄鐵閘門質量可靠，技術過硬，在二十多年的技術發展沉淀中脫穎而出，有較好的知名度。在水利工程中應用多，使用中操作簡單，安裝方便，得到客戶與用戶的肯定。
機閘一體式鑄鐵閘門在現今水利建設中應用廣泛，操作簡單，得到大部分企業及操作人員的肯定，歡迎新老客戶來我廠考察定制。

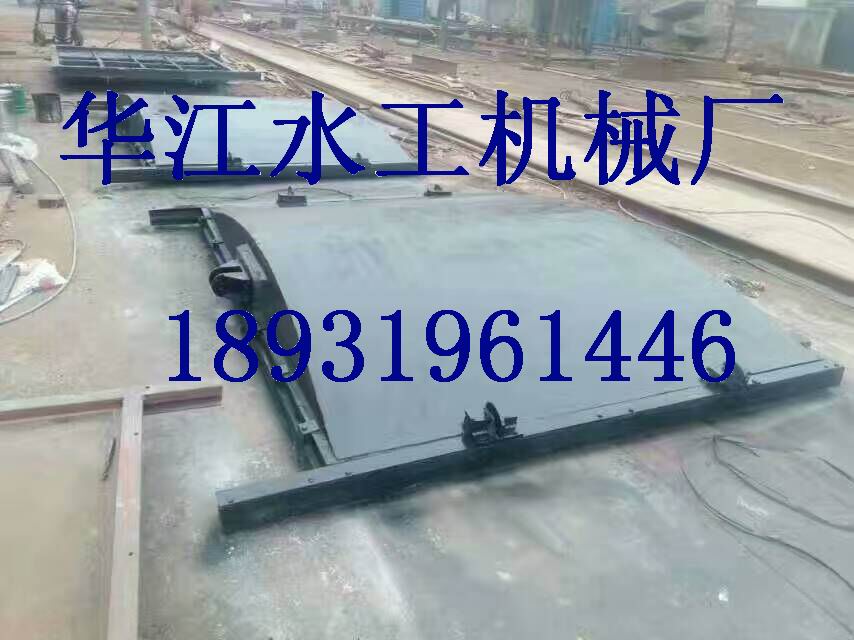

平面拱型鑄鐵閘門是根據國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。平面拱型鑄鐵閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。
平面鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體）
在水利工程中,閘門是水工建筑物的重要組成部分之一，它可以根據需要來封閉建筑物的孔口，也可全部或局部開啟孔口，用于調節上下游水位和流量，從而獲得防洪、灌溉、供水、發電、通航、過木過筏等效益，還可用于排除漂浮物、泥沙、冰塊等，或者為相關建筑物和設備的檢修提供了必要條件。
鑄鐵閘門通常設置在取水輸水建筑物的進、出水口等咽喉要道，通過閘門靈活可靠地啟閉來發揮它們的功能與效益及維護建筑物的安全。
鑄鐵閘門通常我們是由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。
埋固部分包括：軌道、鉸座、止水座、護角等。我們通常在一些取水供水工程的輸水管道上一般設置節制鑄鐵閘門，用于根據需要調節控制流量；在泵站進水口和一些隧道、涵管、倒虹管等的進、出水口一般設置有檢修閘門，為檢修水工建筑物和泵組設備提供條件；在水庫溢流壩或溢洪道上一般設置有泄洪工作閘門，用于控制水庫的水位和泄往下游的洪水流量，最大限度地發揮水庫的功能效益。閘門就是用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。
當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量，完善的檢測設備、健全的質量保證體系，產品結構合理，性能可靠，品種型號齊全，各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進退水閘等各種水利工程。
閘門系列產品材質：鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形：方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式：單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳，主立框包括彼此相貼的前立框和后立框，前立框和后立框之間設有一個開口朝向閘板的長凹槽，長凹槽的后側壁上設有一個矩 形槽，矩形槽內可動地設有側止水條和側橡膠條，側橡膠條的后端面頂在矩形槽的底部，前端面頂在側止水條的后端面上，側止水條的前端面頂在所述閘板后表面的 外沿上，閘板前表面的外沿與所述長凹槽的前側壁相貼，上橫框的前端面上設有矩形凹槽，矩形凹槽內
產品介紹
機閘一體式鑄鐵閘門特點：機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點：
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強，可在PH=6-8的流體酸堿中使用。
閘門結構合理，便于安裝、操作簡單靈活，便于管理。
主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。
閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。具有結構合理；安裝、調整、使用、維護方便；性能可靠等特點。
技術參數：
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品：雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制，詳情電話咨詢！
河北省新河縣華江水利機械廠可以根據用戶要求的不同，為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品，提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書，免費負責機器的安裝調試；及現場培訓操作人員；如果在手電兩用螺桿啟閉機產品出現問題時，48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有：螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，從0.5T、3T、5T、8T—200T啟閉機等多種規格型號；卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機，從5T--250T單吊點及雙吊點等多種規格；鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門；鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門；清污機，攔污柵，各種規格止水橡皮、伸縮縫彈性橡膠帶；主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠歡迎新老朋友來廠考察、洽談合作！
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“�！弊中蔚募訌娊�，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按照出廠標準處理
