漳州河道渠道1000*2000*3000型號鑄鐵閘門重量一起預埋講解
廠名：新河縣華江水工機械廠
地址：河北省邢臺市新河縣工業區
聯系人：賈經理
電話：18931961446
選擇華江鑄鐵閘門，閘門的優勢：
1.檢驗系統：
本廠出廠閘門，鑄鐵閘門，啟閉機等必須是檢驗合格后才準予出廠的優質產品，出廠前經多重情況的檢驗，保證產品在各種復雜情況下的安全和實用性。
2.物流系統：
本公司有全國統一的物流配送系統，貨物從出廠那一刻，可隨時隨地知道貨物的運輸情況，及時了解貨物的到達時間。
3.售后系統：
本廠出廠閘門，如在正常操作情況下發生不能正常實用，公司無償進行維修或更換，在接到電話20小時內派技術人趕到現場進行查看維修。
漳州河道渠道1000*2000*3000型號鑄鐵閘門重量一起預埋講解
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：

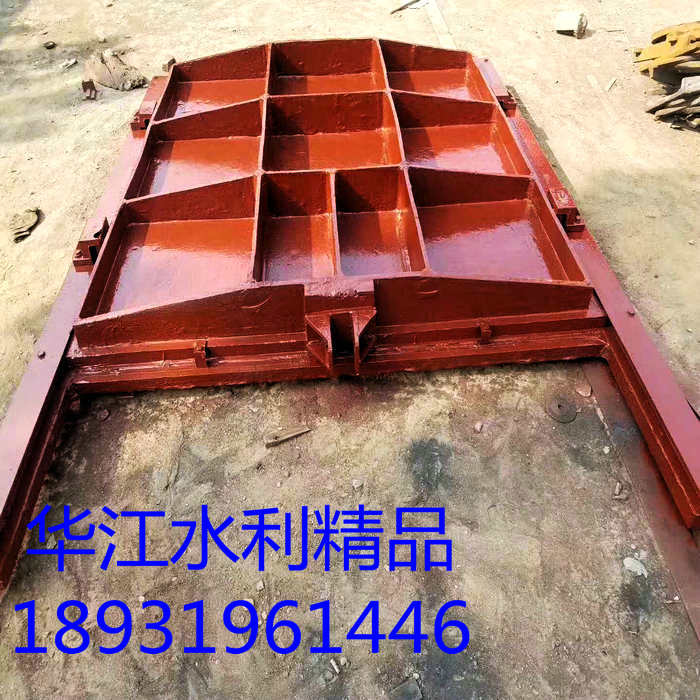

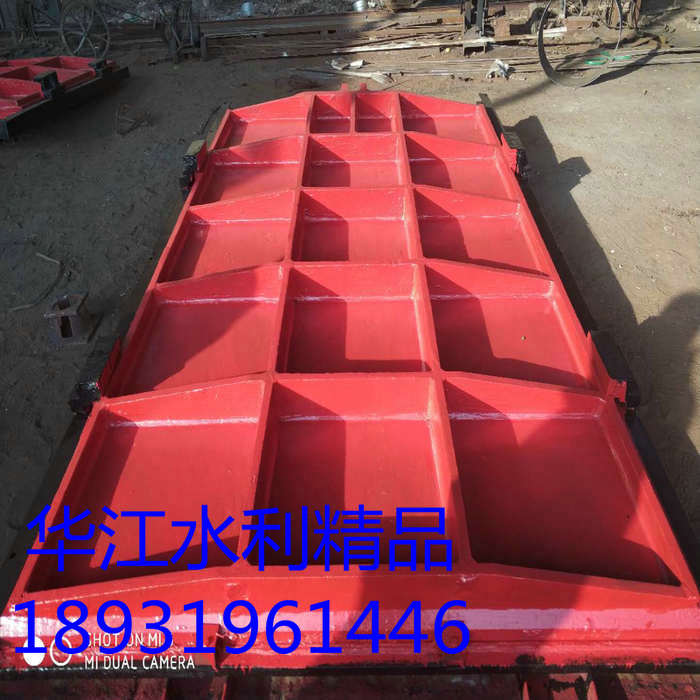

主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成

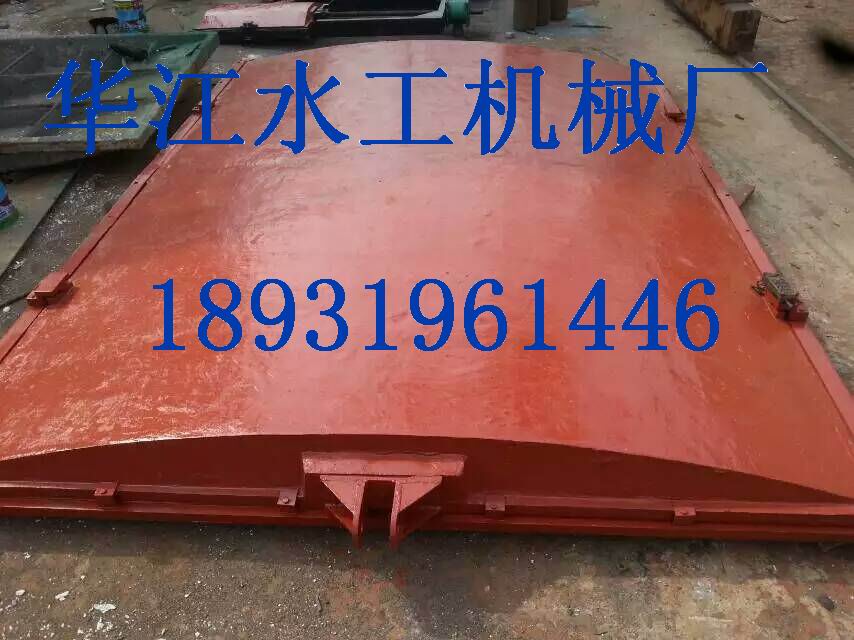

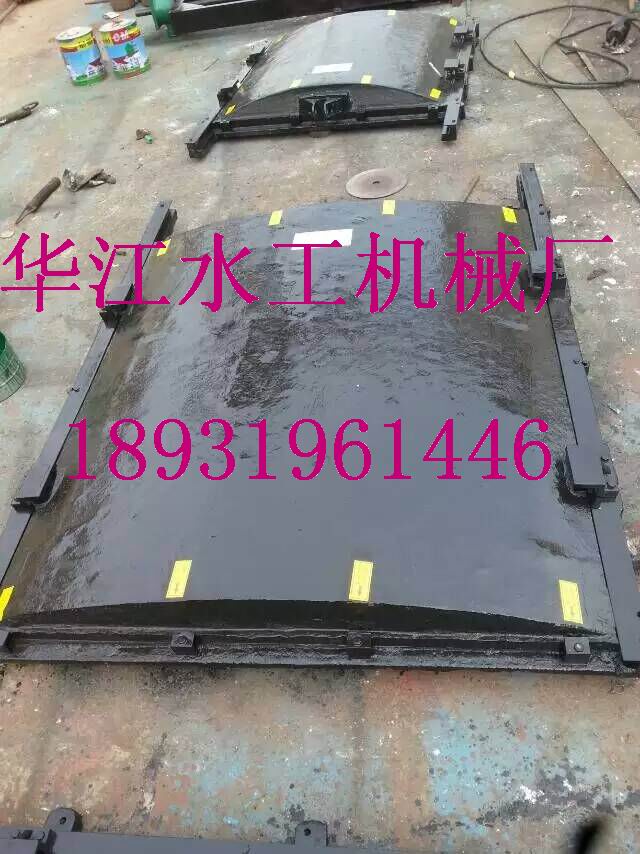

閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。防城港市水渠止水1200*1200鑄鐵閘門價格閘門就選河北華江水工具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
四、安裝技術
一、主要技術參數 （一） 型號 2200×2200
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
漳州河道渠道1000*2000*3000型號鑄鐵閘門重量一起預埋講解
平面定輪鋼制閘門與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。
鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
（1）、閘門門葉防腐
我公司根據圖紙和本合同文件要求，制定防腐工藝和施工規程，并報監理人同意后實施。門葉制造成形后，應對外觀進行修整，磨平門葉焊疤、飛濺及焊縫余高，經檢驗合格后，運至噴砂現場進行噴鋅防腐。噴鋅防腐將采用室內噴鋼丸除銹的先進工藝，效率高、污染小，且粗糙度適中、鋅層附著力強。閘門噴鋅防腐應嚴格按照SL105-95及GB8923規范執行。為保證閘門外形美觀，閘門油漆應一次涂成，以保證色漆一致。閘門滾輪、側輪踏面涂紅色防銹漆，輪轂涂以黑色防銹漆。另外，閘門防腐時，要特別注意次梁內緣等死角位置，為了保證噴鋅的厚度及均勻度，采用"十字"垂直噴涂法噴涂。防腐過程細述如下：
①、表面預處理
預處理前，將閘門表面化整修完畢，并將金屬表面化鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物清除干凈。
表面預處理采用噴射除銹，所用磨料表面清潔干凈。噴射用的壓縮空氣經過過濾，除去油和水。
閘門表面除銹等級應符合GB8923《涂裝前鋼材表面化銹蝕等級和除銹等級》中規定的Sa2.5級，使用照片目視對照。除銹后，表面粗糙度數值應達到40～70μm。閘門除銹后，用干燥的壓縮空氣吹凈。
②、噴鋅防腐
A、噴涂用的鋅絲應符合下列要求：鋅絲純度采用99.99％，不低于99.95％,鋅絲應光潔，無銹 ，無油，無折痕，直徑為φ2.0～3.0mm。
B、噴涂厚度按設計圖樣執行。
C、經除銹后，鋼材表面在2h內噴涂，如在晴和較好的大條件下，最長不超過8h。
D、噴涂力求均勻，不少于兩次噴完，噴束垂直交叉覆蓋。
E、噴涂經檢查合格后，及時用圖樣規定的涂料進行封閉，涂裝前將涂層表面灰塵清理干凈，涂裝在涂層尚有余溫時進行。
F、涂層表面產生少量夾雜時，用小刀剔刮，如缺陷面積較大，鏟除重噴。
G、金屬噴涂層的厚度測量，采用數控測厚儀測定。
③、表面涂裝
涂裝的涂料按圖紙規定選擇，涂裝層數，每層厚度，逐層涂裝間隔時間，配制方法，和涂裝注意事項，按設計文件或涂料生產廠家的說明書規定執行；
施工圖紙中注明不防腐的部件不得誤噴涂。
在下述施工條件下不得進行涂裝：
A、空氣相對濕度超過85 ％。
B、施工現場環境濕度低于10℃。
漳州河道渠道1000*2000*3000型號鑄鐵閘門重量一起預埋講解
一期預埋件安裝
①、埋件埋設前，應按不同種類堆放，并采取有效的措施，防止埋件受潮銹蝕以及油脂和各類有機物的污染；
②、需承受外荷載的埋件，在澆砼28天后，方可承受外載；
③、一期錨筋、錨栓、錨板預埋根據土建進度配合進行，其中，錨筋（栓）的埋入深度應符合設計圖紙的要求；若施工圖紙未作要求，埋入一期混凝土的長度應不小于其直徑的20倍，且尾部應做成彎鉤或燕尾開叉；
④、一期錨筋錨栓錨板應與土建鋼筋綁牢或焊接牢靠，安裝完畢澆灰前，應重新檢查，拆模后，立即進行表面清理，并保證其有足夠的與二期埋件的搭接長度。
（2）、二期預埋件安裝
①、二期預埋件的安裝應嚴格按照施工圖紙及《水利水電工程鋼閘門制造安裝及驗收規范》（DL/T5018-94）第9.1條相關規定。
②、安裝前，應先對一期混凝土預留槽進行檢查，對一期混凝土中預留的插筋進行調直，并對一、二期混凝土的接觸面進行鑿毛處理。
③、對土建移交的基準線及基準點進行復核，復核無誤后，利用經緯儀、鋼卷尺、鋼板尺定位門槽中心線、閘孔中心線，利用水準儀確定各底坎高程。
④、將門槽中心線、閘門支撐中心線、止水中心線、底坎中心線用墨斗分別彈在側軌、主軌及反軌上，線粗細不宜超過0.5mm。
⑤、根據門槽中心線和孔口中心線及高程定位底坎，調整好后，加固、復核。在門槽上方架設懸吊鋼絲架，掛上15Kg垂球為防止垂球輕微擺動，將垂球浸沒在自制油桶中，通過調整主反軌及側軌與鋼絲的距離及孔口中心線的距離來調整軌道的垂直度及其對孔口中心線的距離，定位加固，用經緯儀復核。
⑥、埋件工作面對接接頭的錯位均應進行緩坡處理，過面及工作面的焊疤和焊縫余高應鏟平磨光，凹坑應補焊磨光，并按原設計要求進行防腐處理。
⑦、埋件安裝完，經檢查合格，應在5~7天內澆筑二期砼。若過期或有碰撞應予復測，復測合格后，方可澆筑砼，砼一次澆筑高度不宜超過5m，澆筑時，應注意防止砼跑模并采取措施搗實砼。
⑧、二期砼拆模后，應對埋件進行復測，并作好記錄。同時檢查砼面的尺寸，清除遺留的雜物，以免影響閘門啟閉。復核無誤后，將以上安裝精度做好記錄，在砼澆筑前報請監理工程師驗收。在砼澆筑過程中，應注意對門槽構件的工作面進行必要保護，避免碰傷及污物貼附，影響止水及支承的正常工作。
鋼閘門,鋼閘門廠家可用螺桿啟閉機啟閉，也可用卷揚啟閉機啟閉。鋼制閘門防腐按SL105規范進行生產，經過防腐處理的鋼制閘門使用壽命可達30年之久。
用途及特點：
1. 結構強、耐腐、耐磨、安裝方便，可分為平面閘門和弧形閘門。
2.平面閘門又可分為平面滑動鋼制閘門和平面定論鋼制閘門。
3.平面滑動鋼閘門：結構簡單，操作運行方便可靠。
4.平面定論鋼制閘門：應用于孔口尺寸或水頭比較大的平面閘門中。它可減少阻力，大幅度降到啟閉機力，節約啟閉機的投資。
5. 密封性能好，滲水量：正方向0.72（L/min.m)、反向（L/min.m）
6. 品種全、適應性廣。材質可采用優質鋼板活不銹鋼板。
7. 鋼 閘門是水工構建物重要的組成部分，用以開啟或關閉放水孔口，起著控制水位調節流量，改變流量等作用。 鋼閘門主要部件的材質為普碳鋼、密封件采用P型橡膠，閘槽可用碳鋼制作也可用鑄鐵、混凝土制作。鋼閘門強度高，構造簡單，維護方便，價格低廉，壽命長，應 用較為普遍。 鋼制閘門系列鋼制閘門規格鋼制閘門安裝收藏。鋼制閘門是給排水工程、水利、水電工程中常用的攔水、止水設備，由門框、閘板、密封圈及可調式鍥型壓塊等部件 組成。鋼制閘門久用磨損后，其密封面可通過鍥型壓塊的調整來保證正常工作。鋼制閘門以優質鋼板為基材，采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴 鋅，鋼制閘門具 有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。 耐久性：輕鋼結構全部采用冷彎薄壁鋼構件體系組成，鋼骨采用超級防腐高強冷軋鍍鋅板制造，有效避免鋼板在施工和使用過程中的銹蝕的影響，增加了輕鋼構件的 使用壽命。結構壽命可達30年。 鋼制閘門適用范圍： 鋼閘門是以低碳鋼板為材質，輔以橡膠止水帶，表面采用噴金屬，涂料等方式防腐，可根據用戶要求計制造。 鋼 閘門主要以鋼板為基材焊制而成，耐腐蝕，封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力。1.PXM系列平面 型鋼閘門適用于安裝各種水利工程上使用(進水渠道，排河推薦選用閘前上游三邊止水；進水閘孔推薦選用閘后下游四邊止水）； 2.規格1000--2000時為型鋼結構整體式，推薦選用單吊啟閉機；3.規格3000--10000時為型鋼結構組裝式，推薦選用雙吊啟閉機或者使用 卷揚式啟閉機；4.根據用戶特殊要求，可把滾動支承改為滑動支承； 5.根據用戶特殊要求，可生產公司標準規格外異形型鋼閘門； 6.可根據用戶來圖樣，制造各種外異形型鋼閘門或為用戶設計異形型鋼閘門圖樣； 7.根據用戶水利工程水頭高低配備啟閉機（啟閉力=水頭+閘門面積、重量+螺桿重量+摩擦、安全系數）。 8.價格說明：按用戶圖紙生產每噸10000元，包括防腐處理，噴底漆，噴面漆。、安裝技術要求 ?（1）閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。 ?（2）閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4條和第9.1.10條至第9.1.13條的規定。 ?（3）閘門現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。 ?（4）閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖 紙的規定。 （5）閘門水封裝置的安裝技術要求，應符合DL/T5018-2004第9.2.3條至第9.2.7條的規定。 （6）閘門安裝完畢后，應清除埋件表面和門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。（7） 經監理人檢查合格的閘門及門槽埋件，方能按第13.2.6條規定進行涂裝修補。 （8）閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值 不于5.0mm,當超過上述規定時，應予配重調整。
漳州河道渠道1000*2000*3000型號鑄鐵閘門重量一起預埋講解
鑄鐵閘門廣泛用于給水、、引水、防汛等水利工程建設，閘板壓向門框最大壓力為0.1MPa，脫離門框最大壓力為0.02MPa，滲漏量不大于1.25L/min.m，啟閉時間為5-10min，為附壁式或法蘭式安裝。
該產品主要由啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上有銅嵌條，保證了密封和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調節、使用、維護方便、性能可靠等特點。
閘門為垂直安裝安裝的生干事主貼相同閘門，背面適于墻式安裝，閘門承受壓力最大正想工作水頭0.1mpa，最大反向工作水頭0.02mpa，最大正向工作水頭時泄漏量不超過1.25L/min.m(密封長度)，最大反向工作水頭時泄漏量不超過2.5L/min.m。閘門采用灰鑄鐵，機械性能符合GB9439規定，主要鑄件時效處理，鑄鐵的鑄造偏差符合GB6414的規定，門板為整體鑄造，設加強肋，安裝用吊環或吊孔。門框整體鑄造，門框表面要平整，在啟閉門板過程中，密封座不能變形或松動，緊固密封座的螺釘材料和密封座相同。螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，閘門兩側設置可調節帶有金屬密封面的楔緊裝置，楔緊兩楔緊面粗糙度不大于3.2μm，最大工作水頭壓力按10米考慮，閘門安裝方式采用預埋鋼板安裝方式，具有鎖緊裝置，便于管理使用，設備24小時工作，使用壽命不少于10年。
非金屬、有色金屬不涂防腐材料。其余部件在涂漆前先清除毛刺，氧化皮，銹斑，粘砂，結疤和油污等贓物，將澆口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa2?級。
控制系統電控箱防護等級IP55，戶外型，用于設備的配電和運行控制，控制箱設有短路、過電流、欠電壓、過載保護裝置，且帶有遠程控制PLC接口。
閘門的設計、制造檢驗、和驗收都符合企業標準。配套啟閉機按ZBJ86001.2-89《螺桿式啟閉機-技術條件》，啟閉機裝置采用螺旋付傳動，滿足人工操作高度-800mm，手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。驅動裝置設有防護罩，其結構形式便于維修檢查，能滿足室外安裝使用的要求。此產品符合 GB標準規定，所有量度、尺寸、重量均用國際單位表示，我公司為水利部認可企業。
華江鑄鐵閘門適用但不限于以下標準：
供水排水用鑄鐵閘門——CJ/T3006-92
通用閘門灰鑄件技術規范——GB12226-90
鑄造銅合金技術條件——GB1176-87
鑄造尺寸公差—— GB6414-86
灰鑄鐵件——GB9439-88
碳素結構鋼技術條件——GB700-88
合金鍛造一般要求——GB1176-87
不銹鋼棒——GB1220-92
巴鑄鐵法蘭尺寸——GB4216.2-84
鑄鐵法蘭橡膠墊圈技術要求——GB4216.10-84
鑄鐵產品的尺寸公差——GB6414-94
鑄鐵閘門分類、標志、包裝、運輸及貯存——GB/T3006-92
閘門結構剖析：1.閘門面板 閘門面板是用來直接擋水，并將承受的水壓力傳給梁格，面板通常設在閘門上游面，這樣可以避免梁格和行走支承浸沒于水中而聚集污物，也可以減少因門底過水而產生的的振動，對靜水啟閉的閘門或當啟閉閘門時門底流速較小的閘門，為了設置止水的方便，面板可設在閘門的下游面。2.梁格 梁格用來支承面板，以減少面板跨度而不致使面板過厚。梁格一般包括主梁、次梁（包括水平次梁、豎直次梁、頂梁和地梁）和邊梁，共同支承面板傳來的水壓力。3.空間連接系 由于門葉結構是一個豎放的梁板結構，梁格自重是豎向的，而梁格所承受的水壓力卻是水平的，因此，要使每根梁都能處在它所承受的外力作用的平面內，就必須用連接系來保證整個梁格在閘門空間的相對位置，同時，連接系還起到增強門葉結構在橫向豎平面內和縱向豎平面內剛度的作用。4.行走支承 為保證門葉結構上下移動的靈活性，需要在邊梁上設置滾輪或滑塊，這些行走支承還將閘門上所承受的水壓力傳遞到埋設在門槽內的軌道內。5.吊具 采用自動抓鉤起吊6.止水 為了防止閘門漏水，在門葉結構與孔口周圍之間的所有縫隙里需要設置止水，一般為橡膠止水。7.平衡閥 為了起吊閘門，在閘門設置有調節門體前后水位的平衡閥，目的是為了調節們提前后的水位，當水位差在不大于300mm-500mm之間時，起吊閘門。
所有閘門及啟閉機在制造與配裝后，以及在制造廠發運前經過檢查及整機實驗。其中包括材料的檢查與實驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。各項測試工作在我公司進行并由業主代表到場，校核啟閉機的所有功能，并進行常規實驗，閘門檢驗后將門板與門框組成整體后包裝及運輸。現場檢測：1.閘門安裝后應對啟閉機內的潤滑油脂經常進行檢查和加注，2.在無水條件下，至少做閘板、閘板啟閉3此試驗，操作靈活手感輕便，螺桿的旋合平穩，門板無卡位，突跳現象，限位正確，啟閉機過載保護機構應動作靈敏可靠3.現場試驗，在最大設計水位條件下滿足上述要求泄漏量，平臺上啟閉機中心與門板吊耳中心應位于同一垂線，其垂直偏差在長度內不大于1/15004.門框與墻壁的水平度和垂直度偏差不大于2/10005.閘門密封面應平整貼密，300mm密封長條段內間隙小于0.1mm。6.上述適用于《CJ/T3006-92給水排水工程用鑄鐵閘門標準》。
