四平水利河道3.5米*3米鑄鐵閘門生產廠家鋼制閘門價格一噸多少錢
河北新河縣華江水工機械廠
聯系人：賈經理
電話：18931961446 /0319-4985353
地址：河北省邢臺市新河縣城西工業區
本廠專業生產螺桿啟閉機，啟閉機，卷揚式啟閉機，閘門，鑄鐵閘門，鋼制閘門，水利閘門，拍門，鑄鐵拍門，鋼制拍門，玻璃鋼拍門，各種材質清污機，格柵除污機等水利設備，型號齊全，可按要求加工定制，質量有保證，價格優惠，是優質的鑄鐵閘門廠家，啟閉機廠家，鋼制閘門廠家，水利閘門廠家，品牌值得信賴歡迎咨詢選購！
四平水利河道3.5米*3米鑄鐵閘門生產廠家鋼制閘門價格一噸多少錢
一、鑄鐵閘門應用及參數：
廣泛應用于水利水電/市政建設、水產養殖、農用水利建設等工程。
&閘門結構合理，便于安裝，操作簡便靈活，便于管理。
&防腐能力強，可在PH=6-8的流體酸堿中使用。
&止水效果好；正常滲水量L≤0．07L／m．s。
&按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,可分為整體式和組裝式兩種。
&規格 齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；
&出水口>=3米時，為雙吊點閘門。 ?該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向反壓止水閘門。 ?在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
&根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
&該閘門正常使用水頭1-8米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
&閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
&在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
&閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
&閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機
二、 結構組成：
主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。 閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。 結構設計： 主要由閘框和閘板兩大部分組成。 閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。 工作原理： 閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工 刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保 閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
三、規格參數
A B C D E F H d 門葉重kg 總重
kg φ
0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平
板
型 0.3X0.3 300 300 40 450 45 420 680 100 14 28 0.4X0.4 400 400 40 550 50 515 900 100 20 35
0.5X0.5 500 500 50 670 50 615 1090 110 25 75
0.6X0.6 600 600 60 780 50 720 1280 110 50 140 0.7X0.7 700 700 60 890 50 820 1300 110 80 200 0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315
整
體
拱 1X1
1000 1000 70 1210 50 1170 1550 140
260 420 1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400
18 1.8X1.8 1800 1800 100 2000 80 1900 2880 230
1150
1540
四、安裝技術
一、主要技術參數 （一） 型號 2200×2200
數量 2套 水溝深m
3.0 閘門中心距溝底m 1.25 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量 正向≯1.25L/m.min 反向≯2.5L/m.min
啟閉形式 手電兩用
啟閉力 8t 啟閉機型號 QSD-8 電機功率 1.5KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制
間歇運行
（二） 型號 1500×1500 數量
12套 閘門中心距溝底m 1.20 安裝形式 靠壁式 承壓方向 單向受壓
承壓力 正向承壓≯0.1MPa 反向承壓≯0.03MPa 滲漏量
正向≯1.25L/m.min 反向≯2.5L/m.min
四平水利河道3.5米*3米鑄鐵閘門生產廠家鋼制閘門價格一噸多少錢
平面鑄鐵閘門的簡單介紹
新河縣華江水利機械廠是生產水工機械啟閉機、閘門專業生產廠家，具有二十多年的生產歷史，生產工藝先進、技術力量雄厚，已獲得國家水利部頒發的水工機械產品使用許可證
平面鑄鐵閘門的詳細信息
華江鑄鐵閘門啟閉機使用靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備，鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。
平面滑動鑄鐵閘門
1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理，便于安裝，操作簡便靈活，便于管理。
3.防腐能力強，可在PH=6-8的流體酸堿中使用。
4.止水效果好；正常滲水量L≤0．07L／m．s。
5.按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口]=3米時，為雙吊點閘門。
7.該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
11.閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
12.在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
14.鐵鑄閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。
鑄鐵閘門系列列主要有以下幾種分類：
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
與啟閉機直聯配合，常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
鑄鐵鑲銅閘門圓閘門的一種，廣泛適用于排水，水利，水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用，使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用，歡迎廣大客戶前來選購。
1、結構簡單，受力均勻，強度、剛度好。 2、密封件材質為銅合金。密封性能好且耐磨。泄漏率低于CJ/T3006的規定。
用途：用于要求正、反止水的工程。 1、閘板與閘框為錐度配合形式，此結構可使閘門閉合后實現良好的止水效果。 2、閘門安裝簡單方便。
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。
1、封閉式鑄鐵閘門為高水頭封閉閘門，是適用于電鉆、放水洞、地下管道、誠防設施。 2、可代替高壓閘閥和球閥，不用橡膠止水，封閉嚴密。 3、可根據用戶提供的水頭出水口的大小，為用戶設計和制造不同規格的閘門。
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。
閘門是水利水電工程中各種渠道上的節制性裝備，普遍利用于中小型水利水電、市政給排水工程、水產養殖、農田澆灌等水利工程。它是用于開啟掌握水位，調節流量的作用。
圓形鑄鐵閘門為機門一體成套設備，適用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成.

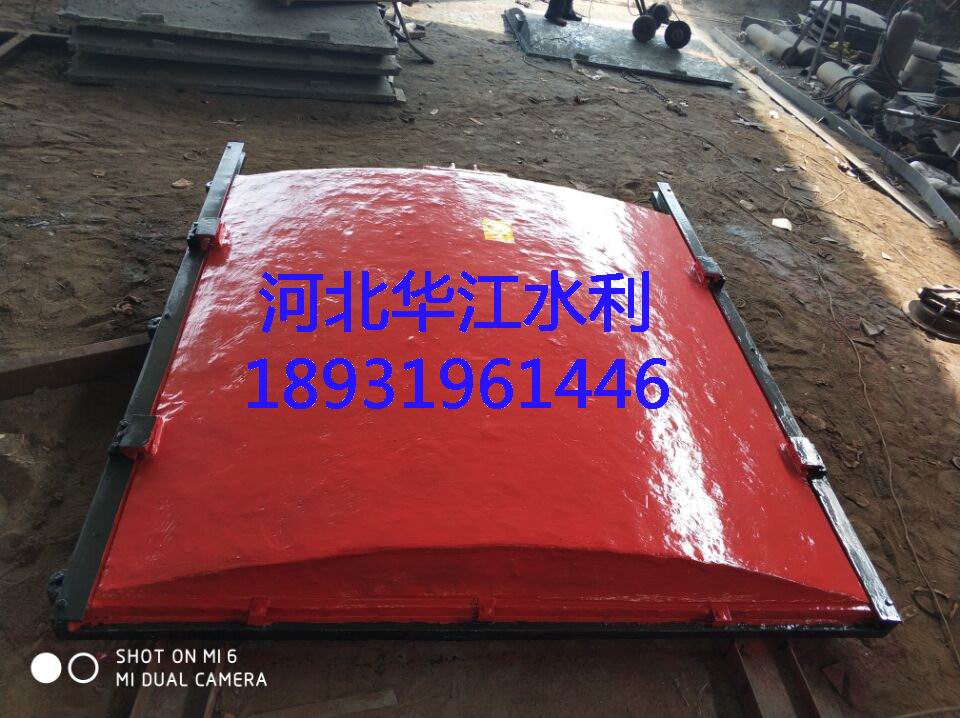

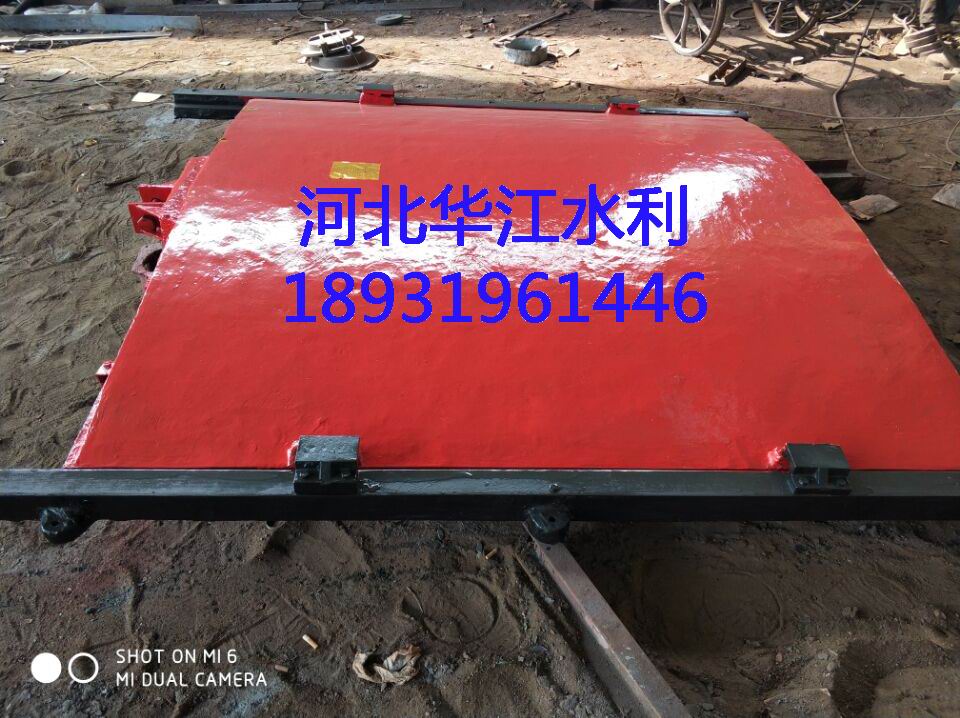

拱形鑄鐵閘門質量可靠，技術過硬，在二十多年的技術發展沉淀中脫穎而出，有較好的知名度。在水利工程中應用多，使用中操作簡單，安裝方便，得到客戶與用戶的肯定。
機閘一體式鑄鐵閘門在現今水利建設中應用廣泛，操作簡單，得到大部分企業及操作人員的肯定，歡迎新老客戶來我廠考察定制。
平面拱型鑄鐵閘門是根據國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。平面拱型鑄鐵閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。
平面鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體）
在水利工程中,閘門是水工建筑物的重要組成部分之一，它可以根據需要來封閉建筑物的孔口，也可全部或局部開啟孔口，用于調節上下游水位和流量，從而獲得防洪、灌溉、供水、發電、通航、過木過筏等效益，還可用于排除漂浮物、泥沙、冰塊等，或者為相關建筑物和設備的檢修提供了必要條件。
鑄鐵閘門通常設置在取水輸水建筑物的進、出水口等咽喉要道，通過閘門靈活可靠地啟閉來發揮它們的功能與效益及維護建筑物的安全。
鑄鐵閘門通常我們是由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。
埋固部分包括：軌道、鉸座、止水座、護角等。我們通常在一些取水供水工程的輸水管道上一般設置節制鑄鐵閘門，用于根據需要調節控制流量；在泵站進水口和一些隧道、涵管、倒虹管等的進、出水口一般設置有檢修閘門，為檢修水工建筑物和泵組設備提供條件；在水庫溢流壩或溢洪道上一般設置有泄洪工作閘門，用于控制水庫的水位和泄往下游的洪水流量，最大限度地發揮水庫的功能效益。閘門就是用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。
當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量，完善的檢測設備、健全的質量保證體系，產品結構合理，性能可靠，品種型號齊全，各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進退水閘等各種水利工程。
閘門系列產品材質：鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形：方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式：單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳，主立框包括彼此相貼的前立框和后立框，前立框和后立框之間設有一個開口朝向閘板的長凹槽，長凹槽的后側壁上設有一個矩 形槽，矩形槽內可動地設有側止水條和側橡膠條，側橡膠條的后端面頂在矩形槽的底部，前端面頂在側止水條的后端面上，側止水條的前端面頂在所述閘板后表面的 外沿上，閘板前表面的外沿與所述長凹槽的前側壁相貼，上橫框的前端面上設有矩形凹槽，矩形凹槽內
產品介紹
機閘一體式鑄鐵閘門特點：機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點：
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強，可在PH=6-8的流體酸堿中使用。
閘門結構合理，便于安裝、操作簡單靈活，便于管理。
主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。
閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。具有結構合理；安裝、調整、使用、維護方便；性能可靠等特點。
技術參數：
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品：雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制，詳情電話咨詢！
河北省新河縣華江水利機械廠可以根據用戶要求的不同，為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品，提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書，免費負責機器的安裝調試；及現場培訓操作人員；如果在手電兩用螺桿啟閉機產品出現問題時，48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有：螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，從0.5T、3T、5T、8T—200T啟閉機等多種規格型號；卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機，從5T--250T單吊點及雙吊點等多種規格；鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門；鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門；清污機，攔污柵，各種規格止水橡皮、伸縮縫彈性橡膠帶；主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠歡迎新老朋友來廠考察、洽談合作！
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按照出廠標準處理
四平水利河道3.5米*3米鑄鐵閘門生產廠家鋼制閘門價格一噸多少錢
平面定輪鋼制閘門與灰鑄鐵相比，球墨鑄鐵在強度方面具有絕對的優勢。球墨鑄鐵的抗拉強度是60K，而灰鑄鐵的抗拉強度只有31K.球墨鑄鐵的屈服強度是40K ，而灰鑄鐵并沒有顯示出屈服強度，并且最終出現現斷裂。球墨鑄鐵的強度和鑄鋼的強度是可比的。球墨鑄鐵具有更高的屈服強度，其屈服強度最低為40K,而鑄鋼的屈服強度只有36K .在大部份市政應用領域，如水、鹽水、蒸汽等，球墨鑄鐵的耐腐蝕性和抗氧化性都超過鑄鋼。由于球墨鑄鐵的球狀石墨微觀結構，在減弱振動能力方面，球墨鑄鐵優于鑄鋼，因此更加有利于降低應力，選擇球墨鑄鐵性價比更高，有時，球墨鑄鐵被稱為“兩個世辦里最好的金屬”，意思是球墨鑄鐵具有鑄鋼的強度，也有鑄鐵優異的抗腐蝕性。所以球墨鑄鐵閘門大量的應用于污水處理廠，水庫等一些腐蝕性高，水壓力大的場合。
鋼制閘門與鑄鐵閘門的不同之處
鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
鋼制閘門結構中最大的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考我廠專業網站進行查詢。
同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。
一、
平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置，楔緊副分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用等特點，但鑄鐵閘門的造價比鋼閘門略高一些。
鋼制閘門安裝方法
1.首先測量主、反軌道厚度的尺寸和閘門的厚度尺寸，三者尺寸之和應小于閘槽的預留尺寸，如小于的話可以準備安裝，如大于的話要設法找原因解決。
2.看準流水方向和閘門是前止水﹙面板止水﹚還是后止水。
3.測量、尋找吊點中心線和閘門底止水的位置尺寸，明確閘門的底止水在閘槽的位置。
4.根據閘門底止水在閘槽中的位置，把底坎放入閘槽底部，盡量使底止水在底坎面板的中央位置，用水平尺測量底坎面的平整度，水平后開始點焊穩固。
5.再按出水口寬度和閘門的厚度，確定主軌的位置用垂線吊直主軌面然后把主軌的鋼筋和預埋筋點焊連接穩定。
6.根據出水口尺寸和閘門的寬度放反軌，其方法和穩定主軌方法一樣。
7.安裝門楣，按出水口的高度為門楣的底部，門楣的面和迎水面的軌道面相平，然后和預埋鋼筋點焊連接。
8.都點焊連接住后，再重新測量出水口的寬高和門槽的寬度，如都符合圖紙要求的尺寸，就開始焊接穩固；如有不符，調整后焊接穩固。
9.焊接穩固好后，可以順閘門試裝，試裝順利吊起閘門，按二期預留的尺寸支盒子板準備進行灌注混凝土；試裝不順利找出問題，調整好再灌注混凝土。
10.不銹鋼插板閘門和調節堰門一般和閘槽是一體的，首先把閘門設計出水口對準，工地現場出水口，然后從側面和正面將閘槽吊線調正，和一期預埋鋼板或預埋鋼筋連接固定，再做二期混凝土預埋。
11.有柵槽的格柵攔污柵、篩網攔污柵安裝方法參照以上說明。
閘門制作：
① 施工前，按施工詳圖和技術規范要求，編制好制造工序流程
②閘門制造工序流程：放樣→ 劃料→面板拼接→頂底梁位置固定→一邊梁固定→梁下翼板腹板固定→ 另一邊梁固定→主梁上翼板固定→B—B剖面縱梁點焊→C—C剖面縱梁點焊 → 次橫梁固定→吊座焊接→加強點焊→背格對稱焊接→閘門分塊翻身→面板及背格全方位焊接
事故閘門：多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟； ②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門其電控原理與安裝方法是：將行程開關和擋塊分別裝在螺桿和閘門吊座上，調整好擋塊 與行程開關觸桿（輪）之間的距離使其接觸但不能使限位開關動作。人工啟閉時將行程開頭的常開觸點接到報警器的回路即可。電動啟閉時將行程開關的常閉觸點接 到控制電動機運轉的總交流接觸器的線圈回路，將行程開關的常開觸點接入報警器線路，閉閘或誤操作時，閘門利用自重下降，當閘板下緣接觸到閘底或在下降途中 遇到障礙物阻止閘門下降時，閘門將靜止不動，但螺桿能通過橢圓形螺孔與圓螺栓之間的豎向間隙仍能下降，使擋塊與行程開關的距離縮小以致觸動行程開關動作， 此時行程開關的常開觸合接通報警電路發出報警信號，提醒操作人員注意并停機（指人工啟閉）；常閉觸點斷開，交流接觸器線圈失電，主觸頭斷開而自動停機 （指電動啟閉），從而避免頂閘事故的發生。
如果閘門正好處在關閉位置即閘板下緣已接觸閘底，螺桿上的吊頭螺栓處于長橢圓螺孔下部，行程開關仍處在初始狀態，此時開閘，即使方向搞反（含電源相序變 動）也不會引發事故，因閘門不動，螺桿仍能下降觸動行程開關動作，發出報警信號提醒操作人員終止誤操作或改變操作方向，屬電動啟閉的并能自動停機。當發出 報警信號和自動停機的，如操作人員不立即糾正錯誤操作（手動必須立即糾正）或排除障礙使保護系統復位，報警器將邊續不斷地發出警報，屬電動啟閉的如不排除 故障使行程開關復位將無法重復啟閉，從而可有效地防止頂閘事故的發生。
無閉門力淹沒式閘門啟閉保護措施此類閘門長期淹沒水中，螺桿吊孔仍由圓形改為長橢圓形，但行程開關的位置需要安裝在最高水位之上，故需將擋塊改為傳力桿， 傳力桿一端焊在閘門吊座上，傳力桿與螺桿平行并用圓環與螺桿聯接，使傳力桿能在圓環內上下移動，傳力桿的長度應滿足伸出最高水除加強操作人員的工作責任心 教育和技能培訓，要求操作人員按啟閉程序操作外，關鍵是要從技術措施上予以改進，杜絕頂閘事故的發生。
要解決這一問題，技術上必須滿足以下條件：一是能向啟閉人員發出誤操作報警，提醒操作人員停止誤操作，電動啟閉的要能自動停機，終止誤操作事故的發生；二 是要求閘門在下降過程中遇到障礙物阻擋閘門下降時能自動報警，提醒操作者停機，電動啟閉的要能自動停機；三是不論哪種運行事故的自動停機，只有當操作者排 除停機故障后才有可能恢復重新操作，這樣可以避免在螺桿式啟閉機產品未排除故障時重復操作引發事故的發生的可能性。
平板鋼閘門安裝
1、概述 平板鋼閘門與閘門槽配套使用。工作時通過平板鋼閘門的預壓量使鋼閘門的“P”型橡皮緊貼閘槽的止水面，達到止水的目的。 2、主要結構： 2.1、由框架結構、水封裝置（包括“P”型橡皮、刀囗橡皮）、限壓滑塊、反向滑塊等組成。 2.2、框架結構：為鋼閘門的主體結構，起到承受荷載、安裝水封等作用，材質為Q235。 2.3、限壓滑塊：此滑塊裝在“P”型止水橡皮一側，起到保護橡皮作用，材質為Q235。 2.4、反向滑塊（輪）：設計在迎面，起到導向的作用，材質為Q235。 3、安裝要求 3.1、組成安裝指導小組； 3.1.1、制定設備安裝方案； 3.1.2、及時發現并協調處理安裝中出現的問題； 3.1.3、負責組織安裝和安裝質量檢測及組織驗收。 3.2、安裝所需圖紙：平板止水鋼閘門安裝總圖。 3.3、平板止水鋼閘門的安裝和檢測。 3.4、復測閘門有關尺寸，如門葉厚度、門葉寬度、門葉對角線相對差值、止水橡皮表面的平面度等，并做好記錄。 3.5、清除門葉上和閘槽內所有雜物。 3.6、滿足以上要求后，用黃油涂刷在止水面上，防止摩擦損壞。 3.7、吊車通過起吊裝置，將閘門吊起，閘門底部放入喇叭槽內約定200ｍｍ時，微調門葉在門槽前后、左右位置，基本對中后，緩慢下降，直至到底檻。
