磁電式轉速表的動作原理：
磁電式轉速表原理主要是利用磁阻元件來做轉速測量的。磁阻元件有一個特性，轉速表就是其阻抗值會隨著磁場的強弱而變化。通常磁電式傳感器內裝有磁性鐵，使傳感器預先帶有一定的磁場，當金屬的檢測齒輪靠近傳感元件時，齒輪的齒頂與齒谷所產生的磁場變化使得傳感元件的磁阻抗也跟著變化。但是磁阻元件的阻抗值隨溫度變化很大，用一個磁阻元件測量轉速時，溫漂影響非常厲害，這使磁阻元件的應用受到很大的限制。
可是上海轉速儀表廠的轉速表卻不同，它采用了 2 個磁阻元件，不僅補償了溫度的影響，還大大地增強了傳感器的靈敏度。

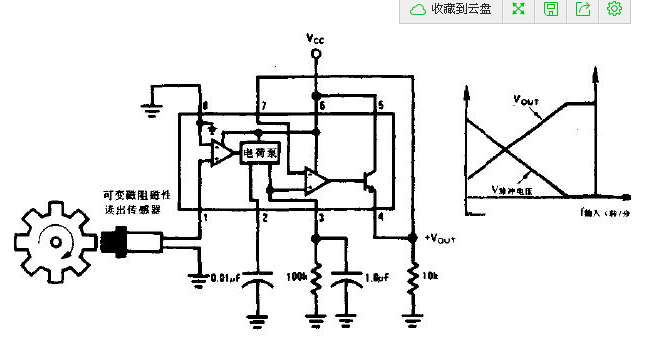

磁電式轉速表的原理圖，由兩個磁阻元件和兩個電阻構成的電橋回路，其差動輸出信號即檢測信號被取出后直接送到 DC放大器進行放大。這里簡單地把框圖再說明一下。為了調整兩個磁阻元件的阻抗差異，電橋回路里還加入了可調電位器作為阻抗的平衡調整。平衡電橋的輸出接 DC放大器。若檢測用齒輪采用漸開線齒輪時，輸出波形幾乎和正弦波差不離。信號經過放大后，被送到整形回路進行整形，使其變成上沿和下沿跳變得更快的矩形波。輸出回路采用集電極輸出，輸出阻抗約為 330Ω 左右。指示器LED會隨著輸出波形的Hi、Lo變換而點滅。整個電路由 5V 電壓驅動，電路內有 5V 電壓輸出的執行器。電源的輸入電壓與其他轉速表傳感器相同，為DC12V±2V。磁阻元件被封裝在傳感器的頂端，考慮到安裝時有方向性，所以在傳感器上標有位置對準的記號。
如圖所示，
