一． 塑料行業在國內的發展形勢
現在人們已公認一個國家或地區塑料的人均年消耗量及塑料工業在國民經濟中所占的地位是反映工業發展與進步的重要標志之一。中國塑料資源豐富，21世紀初主要合成樹脂年產量達1.4萬噸，排世界第4位。并且中國合成樹脂的產量還在以5%~10%的速度增長。中國又是塑料消費大國，據統計，其年消耗量占世界第二，僅次于美國，而中國的人均消費僅為19kg，在世界排名第32位，是工業發達國家的11%~20%，可見中國的塑料工業還要大發展，塑料機械前景廣闊。根據塑料制品的市場分析，目前中國塑料機械行業產值每年約100億元，而國內市場需求約200億元，還有很大空間，注塑機的需求也逐步由南方向北方擴散，同時也帶將帶動塑料工業關聯產業的發展。
二． 變頻改造在注塑行業發展趨勢
近幾年塑料行業發展越來越迅速，其中注塑行業也正迎來一個飛速發展的機遇。但同時行業內的競爭也日漸激烈，各廠家除了重視產品質量和品牌外，也越來越重視生產成本的控制。從注塑機工藝過程知道，在注塑成型產品成本中，電能消耗成本占了很大的比例，因而能否有效減少電能損耗，受到了各注塑機廠家和用戶的關注。隨著變頻調速技術的推廣，變頻調速在傳動控制和節能領域已日漸得到了廣泛應用，尤其在泵類負載場合采用變頻控制節能效果顯著。本文以四方注塑機專用型變頻器為例，介紹了注塑機變頻改造的可行性和改造中常出現的問題及相應處理方法。
三． 注塑機變頻改造可行性
3.1 注塑機基本概況及成型工藝過程
普通注塑機通常采用液壓傳動，其結構包含注射裝置、開合模裝置、液壓傳動裝置和電氣控制裝置，后者的作用是保證注塑機預定工序的要求（壓力、速度、溫度、時間、位置）和動作程序準確有效地工作。
在傳統的注塑機中液壓傳動裝置主要由油泵、液壓控制閥、壓力電磁比例閥、流量電磁比例閥、各種不同的動作油缸、油泵電機及其它液壓附件和管道組成，液壓傳動系統中的動力由電機帶動油泵提供。其中，油泵絕大部分是定量油泵，電動機通常提供額定功率和轉速，油泵將電動機所輸入的機械能轉變?yōu)閴毫δ埽缓笙蛞簤合到y(tǒng)的液壓元件輸送具有一定壓力和流量的液壓油，滿足液壓執行機構驅動負載所需能量的要求
注塑機成型工藝是一個按照預定的周期性動作過程，即以合模---射嘴前進---射膠---保壓---溶膠、冷卻---開模---取出制品---將被注塑件放入模具中—合模等加工工序達到某件產品成型。
各個過程所需的速度和壓力因不同工藝而不同，即所需的液壓油流量不同，因而注塑機整個動作過程對油泵電機來說是個變負載過程。在定量泵注塑機液壓系統中，油泵電機始終以恒定轉速提供恒定流量的液壓油，各個動作中相應多余的液壓油則通過溢流閥回流，從而造成電能的浪費。據統計，由電液閥控模式造成電能損耗高達36～68%；根據注塑機設備工藝，油泵電機耗電占整個設備耗電比例高達65～80%。因此，對閥控電液模式進行節能改造具有很大的潛力。
3.2 普通注塑工藝中的主要損耗
第一為溢流損耗。隨產品及加工工序不同，各工序所需液壓、流量、壓力不同（見附圖1）。對于油泵馬達而言，注塑機在注塑過程的負載是處于變化狀態。而泵的流量是按照所需的最大流量來設計的，其原注塑油泵馬達以恒定的轉速提供的液壓流量，當注塑機所需的流量小于最大流量時，多余的液壓將通過溢流閥回流，這一部分能量就損耗掉了。
第二為節流損耗。當液壓油流經閥的節流口時會有一定的壓降，這就是節流損耗。由于方向閥的節流面積比較大，所以大部分的節流損耗發生在比例閥上。同時由于液壓長期全速循環流動與液壓件機械劇烈磨擦，造成油溫過高，噪音過大，機械壽命縮短等不良現象。
第三為設計余量損耗。通常在設計中，一般會考慮到共用性，設計時以最大容量為基礎，因此用戶油泵電機設計的容量比實際需要高出很多，存在“大馬拉小車”的現象，造成電能的大量浪費。
圖一：注塑機工序圖和能耗對照圖
四． 變頻器在注塑機節能改造中的優點
4.1 調速節能
根據注塑機的工藝要求,把總壓閥、低壓閥、一壓閥、二壓閥的開關信號經轉換后加在變頻器的輸入端作為變頻器的頻率給定信號，變頻器通過對其進行實時采樣并通過CPU處理，使輸出頻率隨比例閥的模擬信號成線形變化，在需要壓力和流量較小的工藝過程中使電機轉速降低，從而降低電機的輸出功率，在冷卻和半成品置入過程中可以讓電機停轉，使電機在整個負載范圍內的能量損耗達到最小程度。
4.2 提高功率因數節能
無功功率不但增加線損和設備的發熱，更主要的是因?yàn)楣β室驍?shù)的降低導致電網有功功率的降低。由公式S²=P²+Q²，Q=S*SINφ，P=S*COSφ，其中：S-視在功率。Q-無功功率，P-有功功率，COSφ-功率因數。可知，當COSφ越大，有功功率 P越大。普通定量泵注塑機COSφ值在0.6-0.8之間，而使用變頻調速裝置后，由于變頻器內濾波電容的補償作用，使得COSφ≈1，從而減小了無功損耗，增大了電網的有功功率。
4.3 軟啟動節能
由于原電機為直接啟動或Y/△啟動，啟動電流等于(3-7)倍額定電流，這樣會對機電設備和供電電網造成嚴重的沖擊，而且還會增加電網容量要求，啟動時產生的大電流和震動對設備的使用壽命極為不利。而使用變頻節能裝置后，利用變頻器的軟啟動功能將使啟動電流從零開始，最大值被限制在變頻器設置的加速中電流限幅水平以內，一般不超過1.7倍額定電流，減輕了對電網的沖擊和對電網容量的要求，延長了設備和模具的使用壽命。
五． 變頻器節能改造原理
由泵類負載的工作特性可知，泵的流量與轉速成正比，泵的揚程與轉速的平方成正比，泵電機軸功率與轉速的立方成正比,如下述公式所示:
Q2/Q1=N2/N1 ；H2/H1=(N2/N1)2 ；P2/P1=(N2/N1)3
其中Q為流量、N為轉速、H為揚程。
圖2：閥門控制與變頻控制節能比較
圖2給出了閥門控制與變頻控制兩種模式下的節能效果比較。原有注塑機系統采用閥門控制，當流量由QA減少到QB時，由于管阻特性，工作點由A點轉移B點，消耗的功率與0EBF的面積成正比。若采用變頻控制，這時因閥門全開，其管阻特性不變，工作點由A點轉移到C點，消耗的功率與0ECH的面積成正比。因此，從圖2中可以看出，采用變頻調速比閥門控制更加節能，且隨著轉速的降低，電機輸出功率成立方關系減少。這樣，根據注塑工藝適時地調節油泵電機的轉速，即可達到節能的目的。
目前三相異步電動機大多采用變頻調速，由電機同步轉速公式：
n=60（1-S）f/p
其中，n為電機轉速；s為轉差率；f為供電頻率；p為極對數。
由上式可知，改變電源頻率即可改變電機轉速。因此，采用注塑機比例流量閥及比例壓力閥的控制信號同步控制油泵馬達的變頻器，使油泵電機的轉速與注塑機工作所需的壓力、流量成正比，從而使溢流閥的回流量減到最小，液壓系統輸出與注塑機生產所需功率相匹配，便可達到節能目的。據統計，其單機節電率可達25～65%。
注塑機工序過程

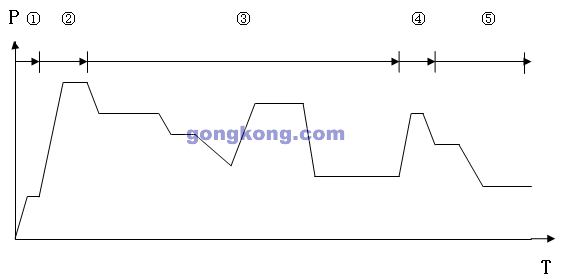

不論大、中、小型注塑機，分析它的工序過程是相同的，大致是五個工序過程，見圖1。
從圖1可知注塑機工序過程是：
①送模具過程，需低壓力，時間較短。
②合模具過程，左右兩個模具相接，直至完全閉合，需略高壓力，時間不長。
③射膠、保壓、冷卻過程，送料至模腔，直到成型，固化完需較高壓力，時間長約占40-60%。
④脫模具過程，加工成型，可開啟模具，到脫模完，可取出加工件，時間不長，壓力略高。
⑤退模具過程，加工件取出，模具后退原位，進行輔助工作后，待再次加工，這時需低壓力，時間較短。
對同一臺注塑機，加工不同的塑料件，其壓力與時間長短是各不相同的。它與加工件的型體復雜性，使用何種塑料，一個加工件的總料量，有否嵌件等有關，具體參數設定，一般由工藝技術人員給出的，并經試驗加工后，最后定案的。
3 注塑機節能的可能性分析
從圖1注塑機的P=f(t)工序過程中看出，隨著不同時間段，它的主油泵壓力是變化的，而且起伏較大，這就存在節能的可能性，且潛力較大，所以注塑機節電率可達20%-50%，甚至更大些。在未使用變頻器的注塑機，其主泵壓力調整是靠壓力卸荷來調節傍路油路的開度，來實現調節壓力的方式，這種主泵調壓力的方式，對主泵的電動機轉速不變，依傍路閥門開度來調節壓力，實踐證明節能是很小的，還有一種使用變量泵的注塑機，節能效果達百分之十幾，但設備維護成本較高，泵容易損壞，因此也不是經濟的運行的方式，采用變頻器調速來調節主泵的轉速，從而改變流量和壓力是較經濟的運行方式（這時閥門的開度要全開
100%），這就是注塑機主泵采用變頻器的原因所在，從而有較大幅度節電的道理，至于模具移動的動力源也是液壓的，它有二種方法：
①另配一臺小功率的低壓油泵。
② 由主泵分路經減壓閥作動力源
又關于各段時間的定位控制，常見的有四種方法：
① 依靠移動平臺的滑桿，用行程直接點
開關（小型的）
② 依靠時
繼電器定時控制（中型的）
③ 依靠單片機或
PLC控制（大型的），我公司的方案即如此。
④ 利用變頻器本身多段速度與時間的控制（小、中型的）。
